Thomasville Rivington OD-RVTN60BK-TV Instruction Booklet
  1. Manuals
  2. Brands
  3. Thomasville Manuals
  4. Indoor Furnishing
  5. Rivington OD-RVTN60BK-TV
  6. Instruction booklet

Thomasville Rivington OD-RVTN60BK-TV Instruction Booklet

Bookcase
Hide thumbs

Advertisement

Table of Contents

ADULT ASSEMBLY REQUIRED DUE TO THE PRESENCE OF SMALL PARTS, SHARP
POINTS, SHARP EDGES AS RECEIVED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store
where it was purchased. Please call our toll-free customer service number and have your instructions and parts
list ready to provide the model name, part name or factory number:
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Thomasville™ is a trademark of HHG IPCo, LLC. ©HHG IPCo, LLC. thomasville.com

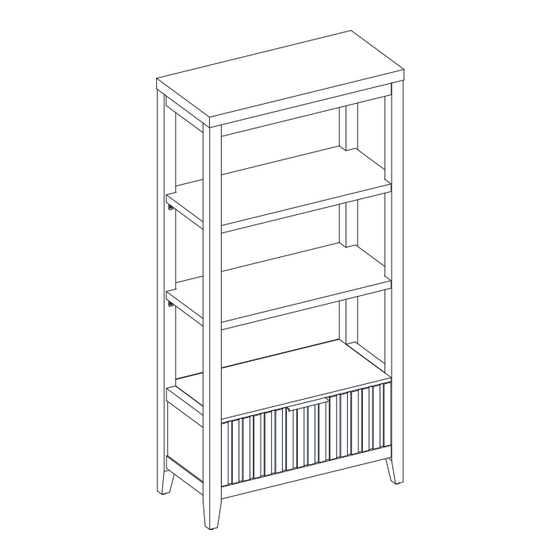

Rivington Bookcase
Model # OD-RVTN60BK-TV
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
www.whalenfurniture.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2024-06-25
1-866-942-5362
Rev. 0001-A
LOT NUMBER:
DATE PURCHASED: /
/

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Rivington OD-RVTN60BK-TV and is the answer not in the manual?

Questions and answers

Related Manuals for Thomasville Rivington OD-RVTN60BK-TV

Summary of Contents for Thomasville Rivington OD-RVTN60BK-TV

  • Page 1 Or visit our web site 24 hours a day, 7 days a week for product assistance at www.whalenfurniture.com Or e-mail your request to parts@whalenfurniture.com THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Date 2024-06-25 Rev. 0001-A Thomasville™ is a trademark of HHG IPCo, LLC. ©HHG IPCo, LLC. thomasville.com...

  • Page 2: Special Note

    M A X I M U M R E C O M M E N D E D W E I G H T L O A D S MANUFACTURER: Whalen Furniture Manufacturing CATALOG: Rivington Bookcase MODEL # OD-RVTN60BK-TV MAXIMUM LOAD 22.7 kg / 50 lb MAXIMUM LOAD 13.6 kg / 30 lb THIS UNIT IS INTENDED ONLY FOR USE WITHIN THE MAXIMUM WEIGHTS INDICATED.
  • Page 3 IMPORTANT Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non-abrasive surface. You will need the parts identified on page 4, 5 and 6 of this instruction manual. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH.
  • Page 4 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Left Side Frame B- Right Side Frame (Qty. 1) (Qty. 1) C- Top Panel D- Upper Fixed Shelf (Qty.
  • Page 5 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. (1) Large Cam Lock (2) Cam Bolt (3) M8 x 30 mm Large Wood Dowel (Qty. 20+1 extra) (Qty.
  • Page 6 Assembly Instructions NOTE: Please do not fully tighten all bolts until you finish assembling all parts. Once assembled, go back and fully tighten all bolts. This will make the assembly easier. 1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a carpeted floor or the empty carton to avoid any scratch.
  • Page 7 Assembly Instructions 4. Slide the Drawer Bottom Panel (M) into the grooves on the Drawer Side Panels (K and L) until fully inserted into the Drawer Back Panel (J). The cam lock housings face outward. 5. Orient and attach the Drawer Bottom Supports (N) to the Drawer Back Panel (J) with two 38 mm Pan Head Screws (9).
  • Page 8 Assembly Instructions 6. Securely screw six Cam Bolts (2) into the designated small holes on the Drawer Front Panel (I) using a Phillips screwdriver. DO NOT over tighten the cam bolts. NOTE: Screw-in cam bolts must be screwed down flush. 7.
  • Page 9 Assembly Instructions 9. Turn the assembled drawer upright and install one Handle (P) to the front of the Drawer Front Panel (I) with two 15 mm Screws (12). 10. Securely screw twenty Cam Bolts (2) into the designated small holes on the Side Frames (A and B) and the Top Panel (C) using a Phillips screwdriver.
  • Page 10 Assembly Instructions 11. Glue twelves Large Wood Dowels (3) into the designated holes on the Side Frames (A and B) and the Top Crossbars (G). 12. Glue four Large Wood Dowels (3) into the inner holes on the Lower Fixed Shelf (E) and the Bottom Panel (F).
  • Page 11 Assembly Instructions 13. Orient and attach the Reinforcement Tube (O) to the Lower Fixed Shelf (E) with three 38 mm Pan Head Screws (9). The pilot holes for the Lower Back Panel (H) 14. Orient and attach the Lower Fixed Shelf (E) to the Left Side Frame (A) by engaging and tightening two Large Cam Locks (1).
  • Page 12 Assembly Instructions The pilot holes for the Lower Back Panel (H) 15. Align and attach the Bottom Panel (F) to the Left Side Frame (A) by engaging and tightening two Large Cam Locks (1). 16. Using the pilot holes as a guide, fasten four L-shaped Brackets (13) to each Upper Fixed Shelf (D) with two 15 mm Pan Head Screws (8) per bracket.
  • Page 13 Assembly Instructions 17. Using the threaded sockets as a guide, fasten one Upper Fixed Shelf (D) to the Left Side Frame (A) by inserting one 15 mm Bolt (4) with one Lock Washer (5) and one Flat Washer (6) through the through hole and securely screw it into place.
  • Page 14 Assembly Instructions 20. Repeat the same process to attach the Right Side Frame (B) at the other end. 21. Fasten the Upper Fixed Shelves (D) to the Right Side Frame (B) with one 15 mm Bolt (4) with one Lock Washer (5) and one Flat Washer (6) per bracket.
  • Page 15 Assembly Instructions 22. Properly position the Top Panel (C) onto the wood dowels inserted on the Side Frames (A and B) and Top Crossbars (G) and fasten them into place by engaging and tightening eight Large Cam Locks (1). 23. Pick up the Lower Back Panel (H) and align the pre-drilled holes against the edge with the pilot holes on the Lower Fixed Shelf (E).
  • Page 16 Assembly Instructions Drawer Installation FRONT Ball bearing cart Ball bearing cart FRONT 24. Ask for assistance to lift the assembled unit upright and position it near the final location. 25. Insert the assembled Drawer into the frame. Extend the Ball Bearing Slide Tracks on the frames all the way forward (including ball bearing cart).
  • Page 17 Assembly Instructions Wooden Stud Wall Long screw Wall Wall Metal bracket Short screw Connector Wall Steel cable Floor leveler Tools required (not included): Phillips screwdriver, stud finder, tape measure, pencil, power drill and 1/8” drill bit. 27. Position the assembled unit at the desired location and adjust the pre-attached floor levelers to correct tilting and level the doors against a wall.
  • Page 18 FURNITURE TIPPING RESTRAINT YOUNG CHILDREN MAY BE INJURED BY TIPPING FURNITURE AND YOU MUST USE THIS TIPPING RESTRAINT TO ATTACH THIS UNIT TO THE WALL, TO PREVENT ACCIDENTS AND/OR INJURIES. THIS HARDWARE, MUST BE PROPERLY INSTALLED (FOLLOW ALL DIRECTIONS IN ORDER ON THIS INSTRUCTIONS), TO PROVIDE PROTECTION AGAINST THE UNEXPECTED TIPPING OF FURNITURE DUE TO IMPROPER USE.

  • Page 19: Care And Maintenance

    Care and Maintenance  Use a soft, clean cloth that will not scratch the surface when dusting.  Gently rub the surface with a soft dry cloth, soft damp cloth, or soft damp cloth with neutral detergent, and then dry it well. ...
