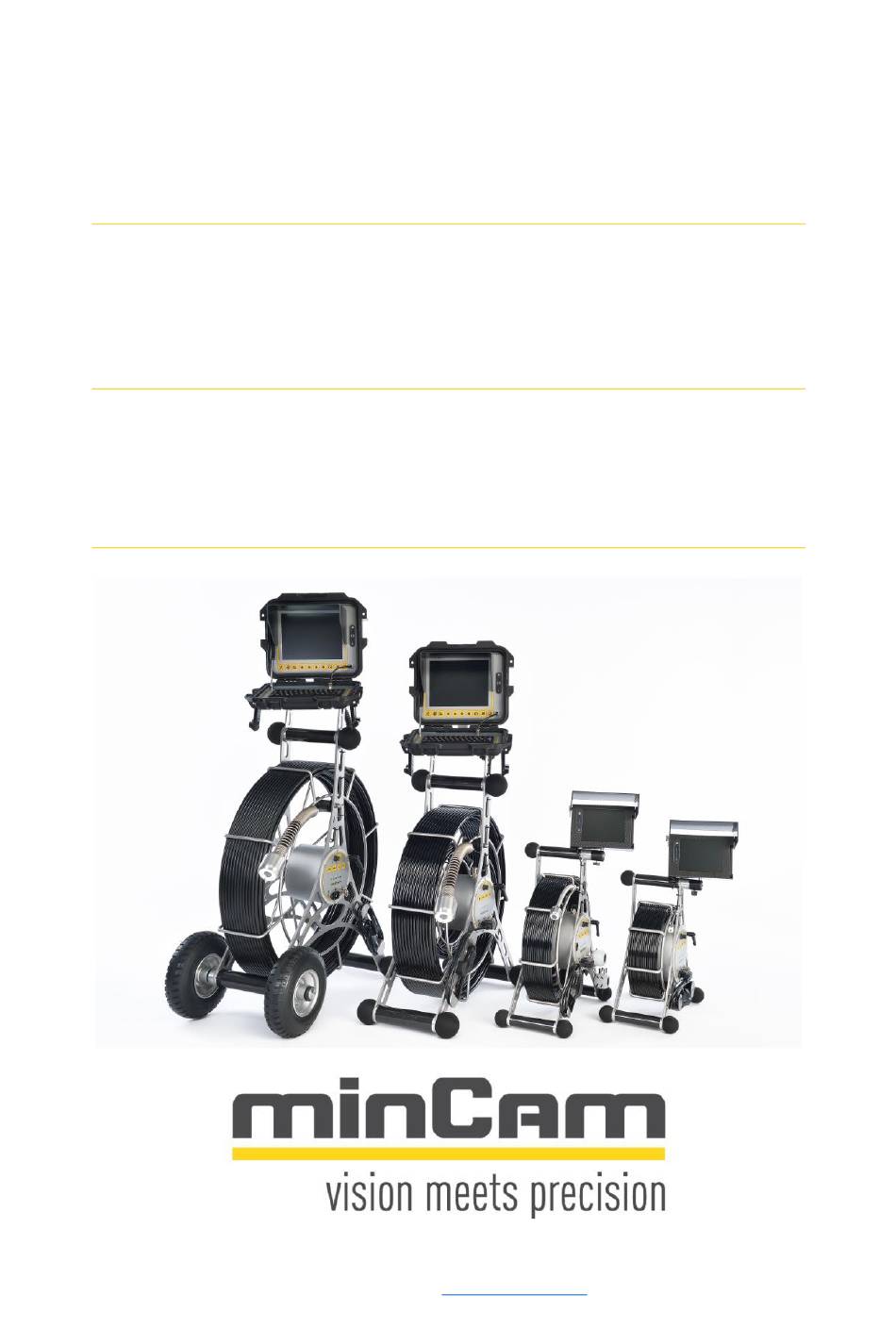

minCam mC Series Operating Instructions Manual

Optical inspection systems
Hide thumbs Also See for mC Series:

Advertisement

Available languages

Available languages

Quick Links

Betriebsanleitung:
Optische Inspektionssysteme der mC
Serie
Operation Instructions:
Optical inspection systems of the mC
series
Manuel d'utilisation :
Appareils d'inspection visuelle de la
série mC
Verantwortliche Redaktion / Responsible editorial office:
minCam GmbH, Konrad-Zuse-Str. 4, 87509 Immenstadt
Kontakt: siehe
www.mincam.de
Änderungen vorbehalten
Rev. 03, September 2021
