axing basic-line TVS 5-03 Operating Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von (analogen
und digitalen) Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät
für andere Einsätze verwendet, wird keine Gewährleistung übernommen!
Produktbeschreibung:
9 Für den Einsatz in terrestrischen Empfangsstellen
9 3 Eingänge, FM, DAB/DAB+, DVB-T/T2
9 Dämpfung separat einstellbar
9 Erfüllt die RED ETSI EN 303354 V1.1.1 für Geräte der Kategorie D1
Lieferumfang
1 × Verstärker TVS 5-03
2 × Befestigungsschrauben
1 × Betriebsanleitung DE/EN
1 × Sicherheitshinweise
Montage:
 Montieren Sie das Gerät auf einer flachen Oberfläche. Wir empfehlen eine
Montageplatte oder einen Montageschrank (z.B. QMP 3045 oder QAS
3045).
 Verwenden Sie die dem Gerät beiliegenden Befestigungsschrauben und die
Montagelöcher am Gerät (A und B).
HF-Anschluss:
 Schließen Sie die Eingänge des Verstärkers (1) an einer für den jeweiligen
Eingang geeigneten Antenne an. Hinweis: Die korrekte Funktion des
Verstärkers ist nur gewährleistet, wenn der richtige Antennentyp am
jeweiligen Eingang angeschlossen ist. Wir empfehlen die Eingänge jeweils
mit einem Überspannungsschutz SZU 6-02 zu versehen.
 Verbinden Sie den Ausgang des Verstärkers (2) mit den verwendeten
Antennensteckdosen oder Abzweigern bzw. mit dem existierenden
Verteilnetz.
 Verwenden Sie hochgeschirmtes Koaxialkabel mit F- Anschlusssteckern.
Passende Kabel und Stecker finden Sie im aktuellen AXING-Katalog oder
unter www.axing.com.
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschlie-
ßen, verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am
Eingang und Ausgang des Verstärkers.
Spannungsversorgung
Der Netzstecker (5) dient im Service- als auch im Gefahrenfall als
Trennvorrichtung von der Netzspannung und muss deshalb jederzeit erreichbar
und benutzbar sein. Nach Anschluss an die Netzspannung ist das Gerät in
Betrieb.
Betriebsanzeige:
Die grüne LED PWR (4) leuchtet im Betrieb.
Seite 2 von 2 | AXING-BA_TVS-5-03.pdf | 2024-06-18

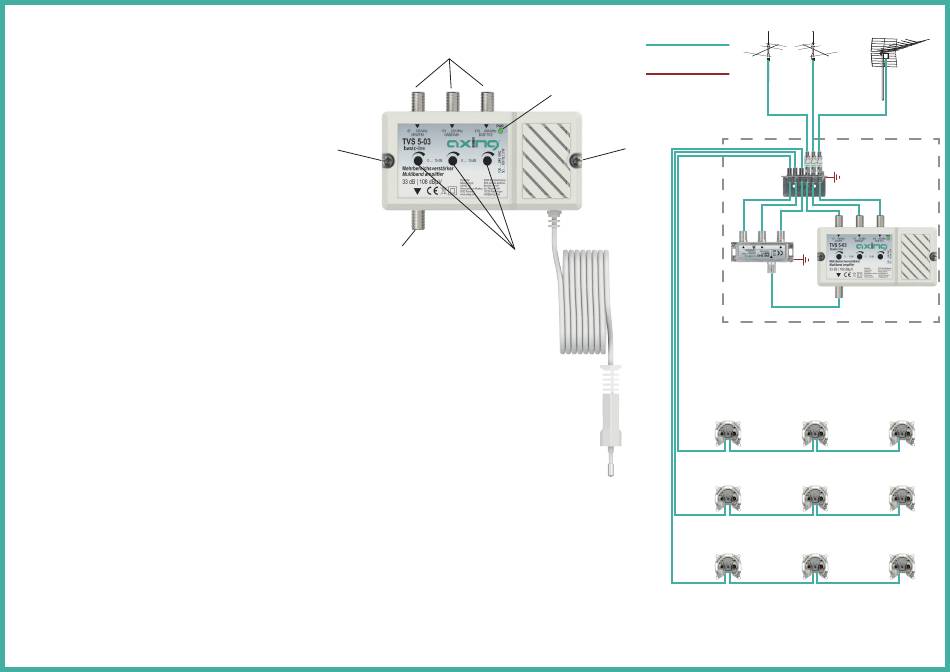

Anzeigeelemente und Anschlüsse
1
A
2
A + B Montagelöcher
1 Eingänge
2 Ausgang
3 Dämpfungssteller
4 Power LED
5 Netzstecker
Einstellungen:
 Sie können mit den Dämpfungsstellern (3) die Eingangsdämpfung für jeden
Eingang separat von 0 ... 15 dB einstellen und damit den Pegel an die
Empfangsverhältnisse und die Hausverteilung anpassen.
Anwendungsbeispiel
Koax
Potentialausgleich
4
B
3
5
FM DAB/DAB+
SZU 6-02
QEW 6-50
BVE 30-01
TVS 5-03
BSD 4-14
BSD 4-18
BSD 4-10 + TZU 3-00
DVB-T/T2
