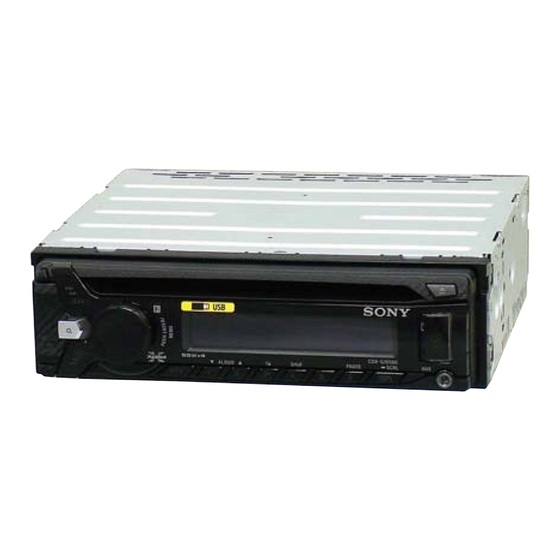

Sony CDX-G1000U Service Manual
Hide thumbs Also See for CDX-G1000U:

Advertisement

Quick Links

CDX-G1000U/G1000UE/G1001U/G1002U/G1050U/
G1050UE/G1051U/G1070U/G1071U/G1080UM
SERVICE MANUAL
Ver. 1.3 2014.04
The service manual of the mechanism deck, used in
this model, has been issued in a separate volume.
Please refer to the service manual of the MG-101
series for the mechanism deck information.
• The tuner and CD sections have no adjustments.
Tuner section
(AEP and UK models)
FM
Tuning range: 87.5 – 108.0 MHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency: 25 kHz
Usable sensitivity: 8 dBf
Selectivity: 75 dB at 400 kHz
Signal-to-noise ratio: 80 dB (stereo)
Separation: 50 dB at 1 kHz
Frequency response: 20 – 15,000 Hz
MW/LW
Tuning range:
MW: 531 – 1,602 kHz
LW: 153 – 279 kHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency:
9,124.5 kHz or 9,115.5 kHz/4.5 kHz
Sensitivity: MW: 26 μV, LW: 45 μV
(Russian model)
FM
Tuning range:
CDX-G1050UE/CDX-G1000UE
FM1/FM2: 87.5 – 108.0 MHz
(at 50 kHz step)
FM3: 65 – 74 MHz (at 30kHz step)
CDX-G1000U
Tuning range: 87.5 – 108.0 MHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency: 25 kHz
Usable sensitivity: 8 dBf
Selectivity: 75 dB at 400 kHz
Signal-to-noise ratio: 80 dB (stereo)
Separation: 50 dB at 1 kHz
Frequency response: 20 – 15,000 Hz
9-893-809-04
Sony Corporation
2014D33-1
©
2014.04
Published by Sony Techno Create Corporation
Photo: CDX-G1050U
SPECIFICATIONS
MW/LW
AM
Tuning range:
Tuning range:
MW: 531 – 1,602 kHz
LW: 153 – 279 kHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency:
AM tuning step (for non-Argentine models):
9,124.5 kHz or 9,115.5 kHz/4.5 kHz
Sensitivity: MW: 26 μV, LW: 45 μV
Antenna (aerial) terminal:
(E, Mexican, Argentina, Korean and Indian
models)
Intermediate frequency:
FM
Tuning range:
For non-Argentine models:
87.5 - 108.0 MHz (at 50 kHz step)
87.5 - 108.0 MHz (at 100 kHz step)
87.5 - 107.9 MHz (at 200 kHz step)
Sensitivity: 26 μV
For Argentine models:
87.5 - 107.9 MHz
(Saudi Arabia model)
FM tuning step (for non-Argentine models):
FM
50 kHz/100 kHz/200 kHz switchable
Tuning range: 87.5 – 108.0 MHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Antenna (aerial) terminal:
Intermediate frequency: 25 kHz
Intermediate frequency: 25 kHz
Usable sensitivity: 8 dBf
Usable sensitivity: 8 dBf
Selectivity: 75 dB at 400 kHz
Selectivity: 75 dB at 400 kHz
Signal-to-noise ratio: 80 dB (stereo)
Signal-to-noise ratio: 80 dB (stereo)
Separation: 50 dB at 1 kHz
Separation: 50 dB at 1 kHz
Frequency response: 20 – 15,000 Hz
Frequency response: 20 – 15,000 Hz
FM/MW/LW COMPACT DISC PLAYER
FM/MW/SW COMPACT DISC PLAYER
CDX-G1000U/G1000UE/G1050UE
CDX-G1070U/G1071U/G1080UM
Model Name Using Similar Mechanism
Mechanism Type
Optical Pick-up Name
For non-Argentine models:
531 - 1,602 kHz (at 9 kHz step)
530 - 1,710 kHz (at 10 kHz step)
For Argentine models:
530 - 1,710 kHz
9 kHz/10 kHz switchable
External antenna (aerial) connector
For non-Argentine models:
9,124.5 kHz or 9,115.5 kHz/4.5 kHz (at 9 kHz
step)
9,115 kHz or 9,125 kHz/5 kHz (at 10 kHz step)
For Argentine models:
9,115 kHz or 9,125 kHz/5 kHz
External antenna (aerial) connector
– Continued on next page –
E, Mexican, Argentina, Korean and Indian models
FM/AM COMPACT DISC PLAYER
AEP Model
UK Model
CDX-G1000U/G1001U/G1002U
E Model
CDX-G1050U/G1051U
Russian Model
Mexican Model
Argentina Model
CDX-G1050U
Indian Model
NEW
MG-101CF-188
DAX-25A
MW
Tuning range: 531 – 1,602 kHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency:
9,124.5 kHz or 9,115.5 kHz/4.5 kHz
Sensitivity: 26 μV
SW
Tuning range:
SW1: 2,940 – 7,735 kHz
SW2: 9,500 – 18,135 kHz
(except for 10,140 – 11,575 kHz)
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency:
9,124.5 kHz or 9,115.5 kHz/4.5 kHz
Sensitivity: 26 μV
CD Player section
Signal-to-noise ratio: 95 dB
Frequency response: 10 – 20,000 Hz
Wow and flutter: Below measurable limit
Corresponding codec:
MP3 (.mp3), and WMA (.wma)
AEP, Russian and UK models
Saudi Arabia model
