Summary of Contents for Ronix RH-4911

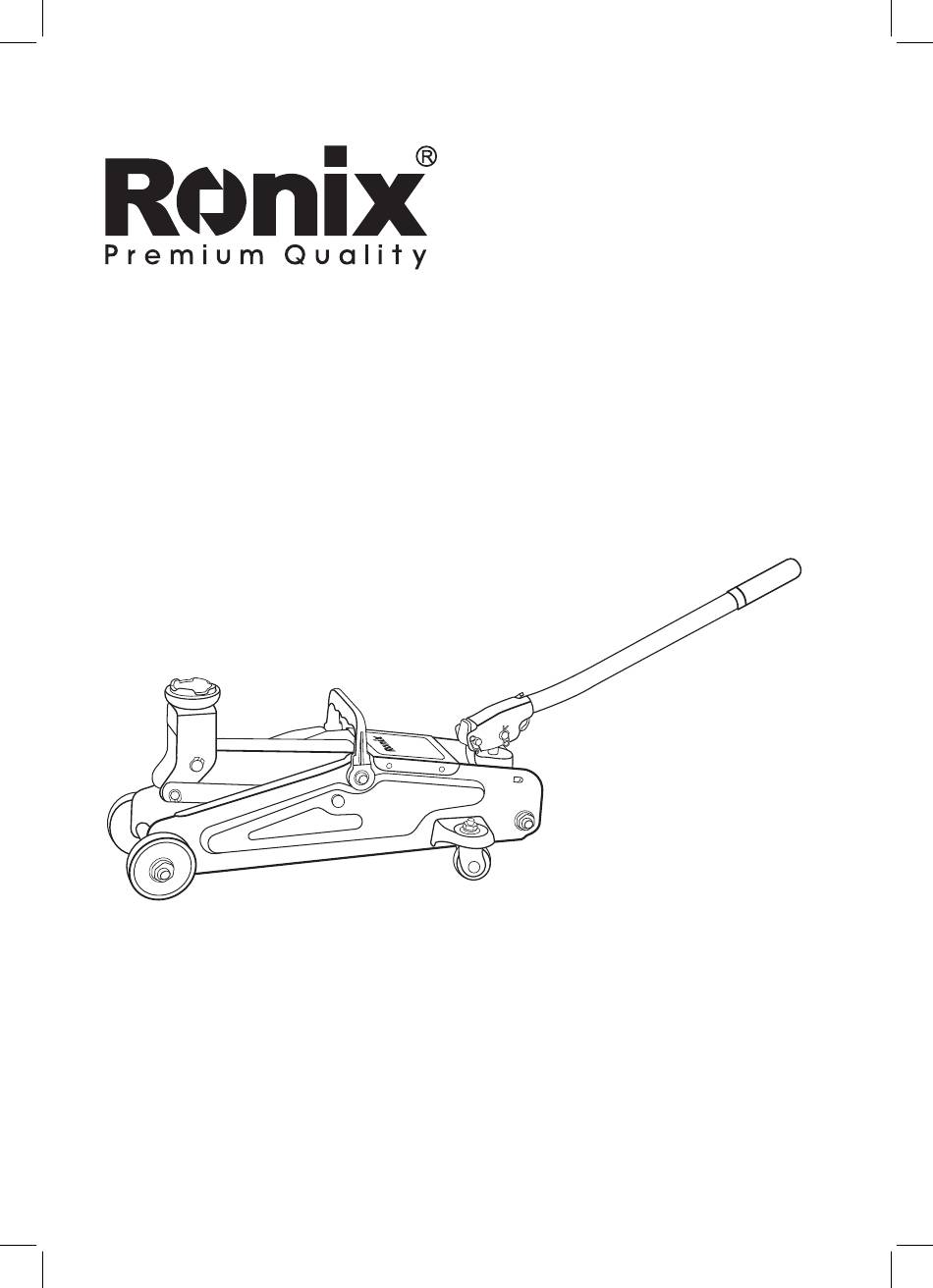

- Page 1 2 TONNEN HYDRAULISCHER WAGENHEBER MIT -360GRAD - DREHGRIFF RH - 4911 www.ronixtools.com...
- Page 3 TECHNISCHE DATEN Modell RH-4911 Tragkapazität 2 Tonnen Minimale Höhe 135mm Hubhöhe 340mm Nettogewicht 8/8Kg Geliefert in BMC Box GERÄTEKOMPONENTEN Griff Tragegriff Hebarm Sattel WARNUNG! 1- Lesen Sie alle Warnhinweise und Betriebsanleitungen vor der Verwendung sorgfältig durch und verstehen Sie sie.
- Page 4 4- Dies ist ein reiner Hebevorgang. Die Last muss sofort von Unterstellböcken gestützt werden. 5- Begeben Sie sich nicht unter das Fahrzeug und lassen Sie niemanden darunter, bis es von Unterstellböcken gestützt wird. 6- Heben Sie nur an den vom Fahrzeughersteller angegebenen Stellen an.
- Page 5 WARTUNG Monatliche Wartung wird empfohlen. Die Schmierung ist für Wagenheber von entscheidender Bedeutung, da sie schwere Las- ten tragen. Einschränkungen durch Schmutz, Rost usw. können entweder zu langsamer Bewegung oder zu extrem schnellen Ruck- bewegungen führen, die die internen Komponenten beschädigen können.
- Page 6 ÜBERPRÜFUNG DES ÖLSTANDS 1- Drehen Sie das Entlüftungsventil gegen den Uhrzeigersinn, um den Kolben vollständig zurückzuziehen. Es kann erforderlich sein, auf den Sattel zu drücken, um ihn abzusenken. 2- Entfernen Sie die Inspektionsplatte. 3- Entfernen Sie den Öleinfüllstutzen mit dem Wagenheber in horizontaler Position.
- Page 7 rmals auszuführen, um sicherzustellen, dass die Luft vollständig entfernt ist. FEHLERSUCHE PROBLEM MÖGLICHE URSACHE AKTION Der Wagenheber hebt nicht bis zur Niedriger Ölstand Überprüfen Sie den Ölstand. vollen Höhe an. Das Entlüftungsventil ist nicht vollständig geschlossen. Das Hydrauliköl des Der Wagenheber Wagenhebers ist hält die Last nicht.
- Page 8 2TON HYDRAULIC TROLLEY JACK WITH 360 DEGREE ROTATING HANDLE RH - 4911...
- Page 9 TECHNICAL SPECIFICATIONS Model RH-4911 Type 2Ton Min. Height 135mm Lifting Height 340mm Net Weight 8/8Kg Supplied in BMC Box PART LIST Handle Caring handle Lifting arm Saddle wheel WARNING 1- Read, study, and understand all warnings and operating instructions before use.
- Page 10 been supported by jack stands. 6- Lift only on areas of the vehicle as specified by the vehicle manufacturer. 7- Center load on the saddle before lifting. 8- Some the vehicle require an adapter to properly engage the frame for lifting. Use vehicle manufacturer’s instructions on proper lifting.
- Page 11 RAISING 1- Make sure the jack and vehicle are on a hand-level surface. 2- Always set the vehicle parking brake and block the wheels 3- Consult the vehicle owner’s manual to ascertain the location of jack point and position the jack beneath the prescribed lift point. 4- Turn the release valve clockwise to the closed position.
- Page 12 2- Inspections shall be performed by this manual. 3- The product shall be inspected immediately if it is believed to have been subjected to abnormal load or shock. Owners and/or operators should be aware that the repair of this product may require specialized equipment and knowledge. MAINTENANCE Monthly maintenance is recommended.
- Page 13 CHECK OIL LEVEL 1- Turn the release valve counterclockwise to allow the ram to fully retract. It may be necessary to apply force to the saddle for lowering. 2- Remove the inspection plate. 3- Remove the oil fill plug with the jack in the level position. Stand the jack in the vertical position with the handle socket down.
- Page 14 TROUBLESHOOTING PROBLEM POSSIBLE CAUSE ACTION Jack will not lift to full Low the oil level. Check the oil level. height. - The released valve is not closed. - Hydraulic jack oil Jack will not hold the is Contaminated. Call customer service. load.
- Page 16 www.ronixtools.com...
