- Page 1 DER 3 - TONNEN - WAGENHEBER FÜR GARAGEN RH - 4912 www.ronixtools.com...
- Page 3 TECHNISCHE DATEN Modell RH-4912 Tragkapazität 3Ton Min Höhe 130mm Hubhöhe 465mm Nettogewicht 27.4Kg GERÄTEKOMPONENTEN Sattel Hubarm Griff WARNUNG! 1. Lesen Sie alle Warnungen und Betriebsanleitungen vor der Verwendung sorgfältig durch und verstehen Sie sie. 2. Überlasten Sie diesen Wagenheber nicht über die bewertete Kapazität hinaus.
- Page 4 4. Dies ist ein Hebevorrichtung. Die Last muss sofort von Wagenheberstützen gestützt werden. 5. Begeben Sie sich nicht unter das Fahrzeug oder lassen Sie niemanden darunter, bis es von Wagenheberstützen gestützt wird. 6. Heben Sie nur an den vom Fahrzeughersteller angegebenen Stellen an.
- Page 5 dass die Reparatur dieses Produkts spezielle Ausrüstung und Fachkenntnisse erfordern kann. WARTUNG Monatliche Wartung wird empfohlen. Schmierung ist für Wagenheber, da sie schwere Lasten tragen, entscheidend. Einschränkungen durch Schmutz, Rost usw. können entweder zu langsamer Bewegung oder zu extrem schnellen Ruckbewegungen führen, die die internen Komponenten beschädigen können.
- Page 6 en oder normales Motoröl, da diese die Dichtungen beschädigen können. Verwenden Sie immer gekennzeichnetes Hydrauliköl für Wagenheber. ÖLSTAND PRÜFEN 1- Drehen Sie das Entlüftungsventil gegen den Uhrzeigersinn, um den Kolben vollständig zurückzuziehen. Möglicherweise ist es erforderlich, Druck auf den Sattel auszuüben, um ihn abzusenken. 2- Entfernen Sie die Inspektionsplatte.
- Page 7 Kraft ab. 7- Drehen Sie das Entlüftungsventil im Uhrzeigersinn in die Entlüftungsposition und überprüfen Sie die korrekte Pumpenaktion. Es kann erforderlich sein, die oben genannten Schritte mehrmals auszuführen, um sicherzustellen, dass die Luft vollständig abgeführt ist. FEHLERSUCHE PROBLEM MÖGLICHE URSACHE MASSNAHME Der Wagenheber hebt nicht bis zur...

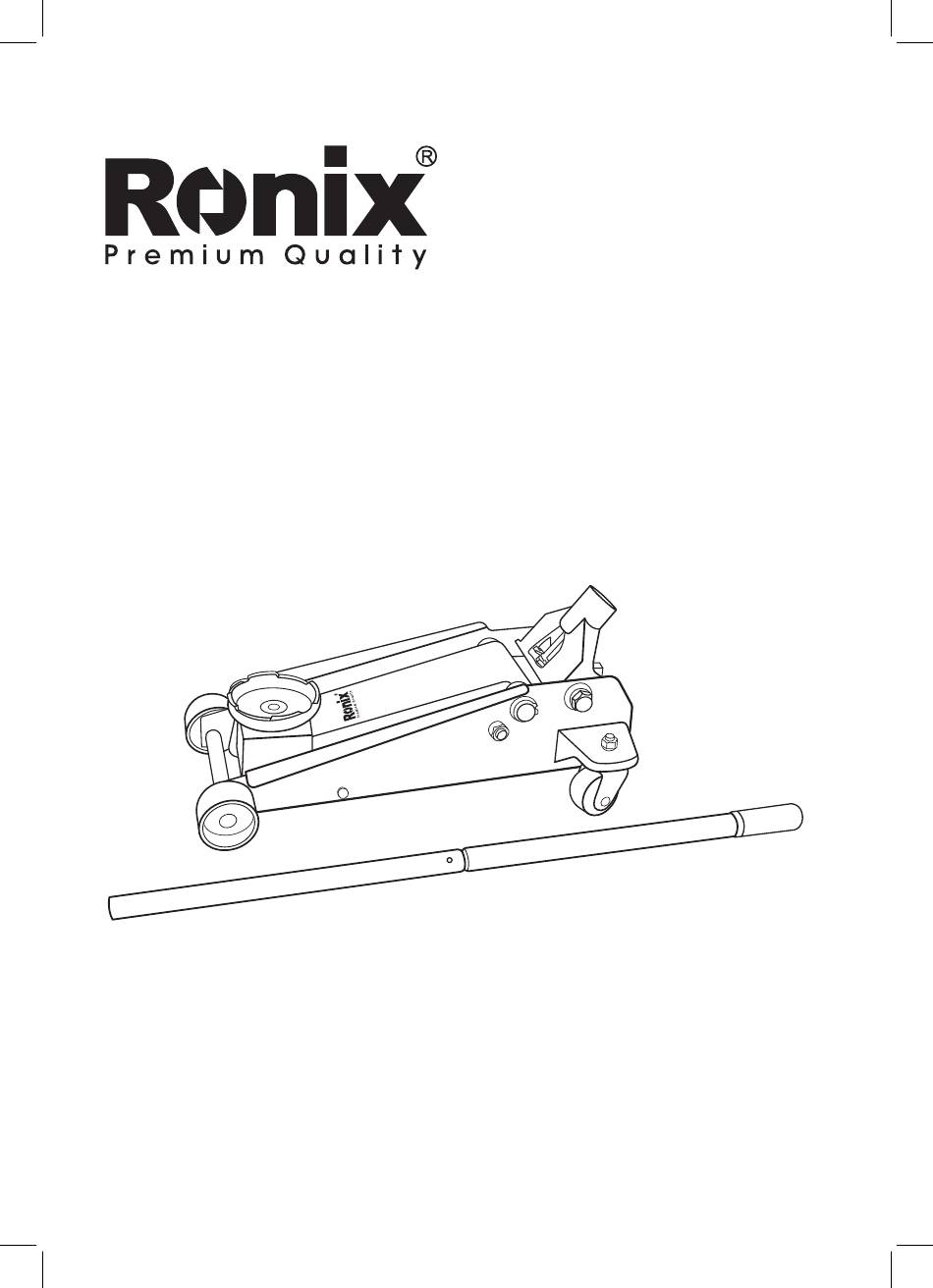

- Page 8 3TON HYDRAULIC GARAGE JACK RH-4912...
- Page 9 TECHNICAL SPECIFICATIONS Model RH-4912 Type 3Ton Min. Height 130mm Lifting Height 465mm Net Weight 27.4Kg PART LIST Saddle Lifting Arm Handle Wheel WARNING! 1- Read, study, and understand all warnings and operating instructions before use. 2- Do not overload this jack beyond the rated capacity.
- Page 10 5- Do not get under or allow anyone under the vehicle until it has been supported by jack stands. 6- Lift only on areas of the vehicle as specified by the vehicle manufacturer. 7- Center load on the saddle before to lifting. 8- Some vehicles require an adapter to properly engage the frame for lifting.
- Page 11 RAISING 1- Make sure the jack and vehicle are on a hand-level surface. 2- Always set the vehicle parking brake and block the wheels 3- Consult the vehicle owner’s manual to ascertain the location of jack point and position the jack beneath the prescribed lift point. 4- Turn the release valve clockwise to the closed position.
- Page 12 2- Inspections shall be performed by this manual. 3- The product shall be inspected immediately if it is believed to have been subjected to abnormal load or shock. Owners and/or operators should be aware that the repair of this product may require specialized equipment and knowledge. MAINTENANCE Monthly maintenance is recommended.
- Page 13 CHECK OIL LEVEL 1- Turn the release valve counterclockwise to allow the ram to fully retract. It may be necessary to apply force to the saddle for lowering. 2- Remove the inspection plate. 3- Remove the oil fill plug with the jack in the level position. Stand the jack in the vertical position with the handle socket down.
- Page 14 TROUBLE SHOOTING PROBLEM POSSIBLE CAUSE ACTION Jack will not lift to full Low oil level Check oil level height - Release valve not closing Jack will not hold - Hydraulic jack oil Call customer service load contaminated - Pump valves not sealing - Cylinder ram binding - Cylinder ram binding - Parts worn...
- Page 16 www.ronixtools.com...
