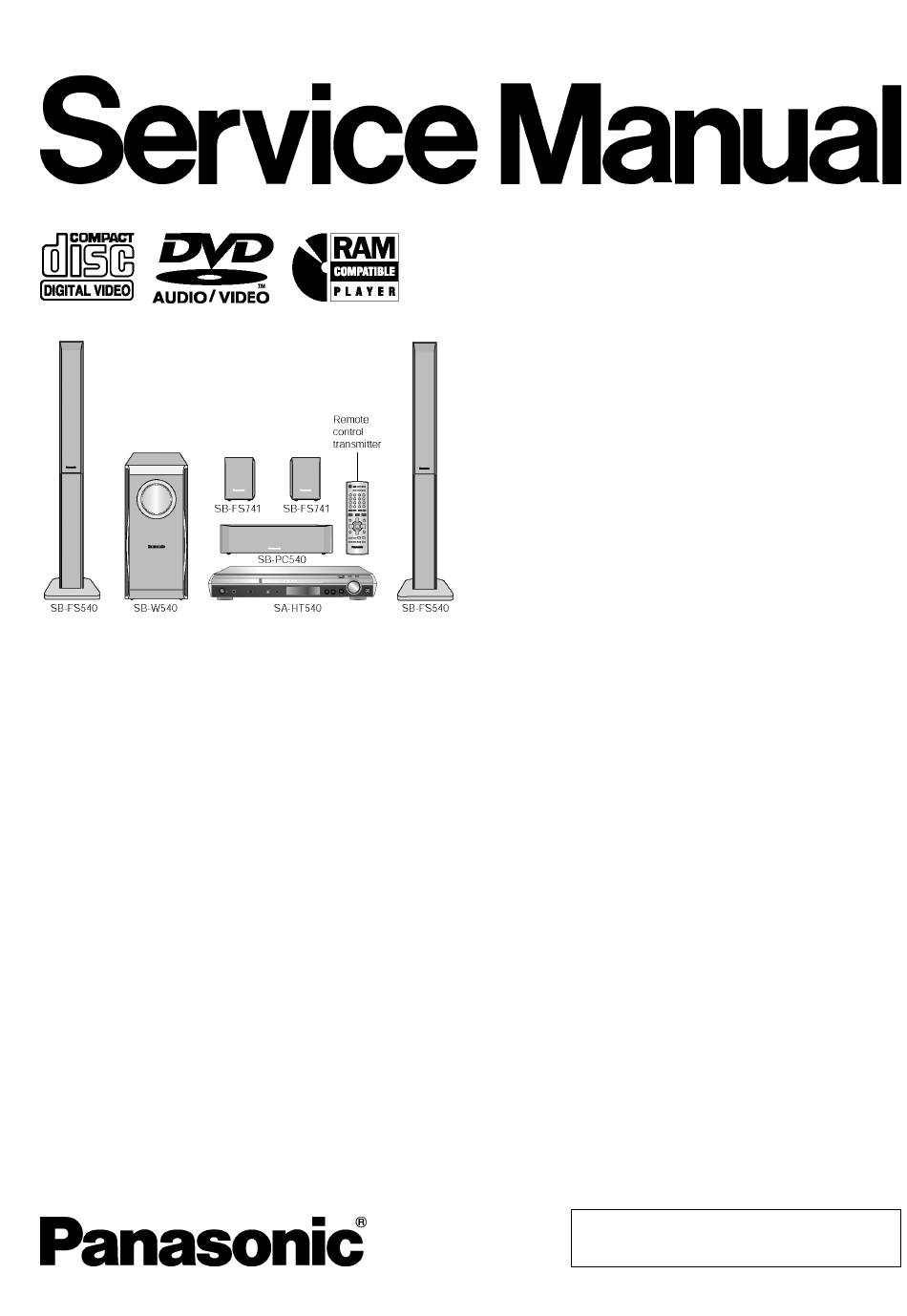

Panasonic SA-HT540GC Service Manual

Panasonic SA-HT540GC Service Manual

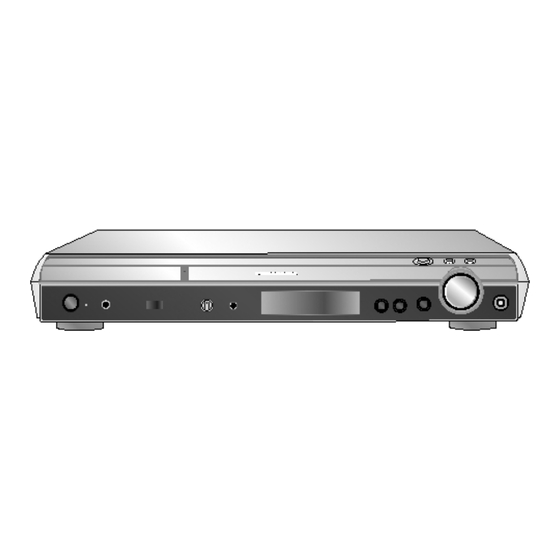

Dvd home theater sound system

Advertisement

Quick Links

Specifications
lGeneral
Power Source:
Power consumption:
Dimensions (W×H×D):
Mass:
lAmplifier section
RMS Output Power: Dolby Digital Mode
lTotal RMS Dolby Digital
mode Power:
At 1kHz and total harmonic of 10%
lFront:
lCenter:
lSurround:
At 100Hz and total harmonic of 10%
lSubwoofer:
PMPO Output Power:
DIN Output Power: Dolby Digital Mode:
lTotal DIN Dolby Digital mode Power:
At 1kHz and total harmonic of 1%
AC 110-127V/ 220-240V,
50/60Hz
120 W
430×60×354 mm
3.35kg
850 W
110 W/ Channel (3Ω)
225 W/ Channel (6Ω)
90 W/ Channel (4Ω)
225 W/ Channel (6Ω)
6800 W
440 W
DVD Home Theater Sound System
SA-HT540GC
SA-HT540GCS
SA-HT540GCT
SA-HT540GS
Colour
(S).......................Silver Type
lFront:
lCenter:
lSurround:
At 100Hz and total harmonic of 1%
lSubwoofer:
lFM tuner section
Preset Memory:
Frequency Range:
Sensitivity:
S/N 26dB
Antenna Terminals:
lAM tuner section
Frequency Range:
AM Sensitivity S/N 20dB at
999kHz:
lPhone jack:
Terminal:
lMic jack:
Sensitivity:
© 2006 Panasonic AVC Networks Singapore Pte.
Ltd. All rights reserved. Unauthorized copying and
distribution is a violation of law.
ORDER NO.MD0604125C3
80 W/ Channel (3Ω)
75 W/ Channel (6Ω)
65 W/ Channel (4Ω)
75 W/ Channel (6Ω)
FM 15 stations
AM/MW 15 stations
87.5-108.0MHz
(50kHz in step)
2.5µV (IHF)
2.2µV
75Ω (unbalanced)
522-1629kHz (9kHz in step)
560µV/m
Stereo 3.5 mm jack
0.7mV (1.2kΩ)
