Member's Mark SM4FTOT-MX Assembly Instructions & User Manual

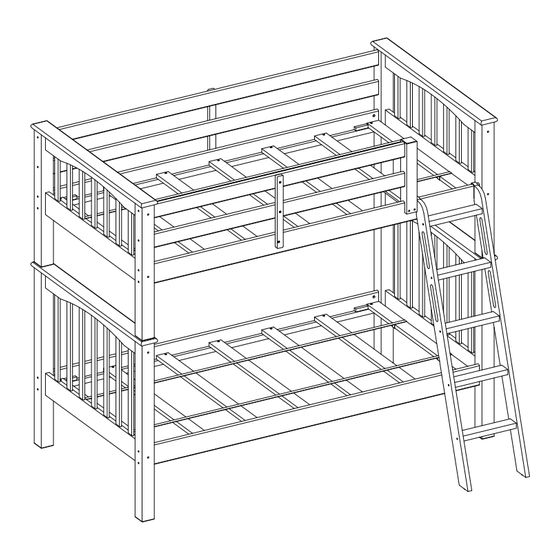

Twin over twin bunk bed
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instrucciones de ensamble y manual del usuario
Litera de Madera
Número del modelo: SM4FTOT-MX
Asistencia al cliente (partes extras/de repuesto): 1-866-942-5362
o mande un correo electrónico a: parts@whalenfurniture.com
HECHO EN VIETNAM
IMPORTADOR: COMERCIALIZADORA MÉXICO AMERICANA S. DE R.L. DE C.V. Av. Nextengo No. 78 Col. Santa
Cruz Acayucan, Azcapotzalco, Ciudad De México, México C.P. 02770. RFC: CMA9109119L0
Tel. Importador: 800-062-3555
:
:
/
/
NÚMERO de LOTE
FECHA de COMPRA
ESTÉ INSTRUCTIVO CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE.
POR FAVOR LEA Y MANTENGA PARA USO FUTURO.
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the SM4FTOT-MX and is the answer not in the manual?

Questions and answers

Related Manuals for Member's Mark SM4FTOT-MX

Summary of Contents for Member's Mark SM4FTOT-MX

  • Page 1 Instrucciones de ensamble y manual del usuario Litera de Madera Número del modelo: SM4FTOT-MX Asistencia al cliente (partes extras/de repuesto): 1-866-942-5362 o mande un correo electrónico a: parts@whalenfurniture.com HECHO EN VIETNAM IMPORTADOR: COMERCIALIZADORA MÉXICO AMERICANA S. DE R.L. DE C.V. Av. Nextengo No. 78 Col. Santa Cruz Acayucan, Azcapotzalco, Ciudad De México, México C.P.
  • Page 2 Instrucciones de ensamble y manual del usuario Tabla de contenido Declaración de calidad ................................3 Información de seguridad importante ..........................3 Antes del ensamble ................................3 Cuidado y uso ..................................3 Advertencia ................................... 4 Contenidos del paquete ................................. 6 Información del producto ..............................7 Componentes ..................................
  • Page 3 Instrucciones de ensamble y manual del usuario Declaración de calidad ¿Preguntas o Comentarios? ¡Nos gustaría escuchar sobre su experiencia Member’s Mark! Información de seguridad importante  Por favor lea todas las instrucciones antes de ensamblar el mueble.  Por su seguridad, el ensamble por 2 o más adultos es recomendado. ...
  • Page 4 Instrucciones de ensamble y manual del usuario ADVERTENCIA El grosor máximo del colchón no debe exceder 22,86 cm (9 pulgadas). La superficie del colchón debe estar, por lo menos, 12,70 cm (5 pulgadas) debajo de los barandales del borde superior. Solo usar un colchón que mida de 1.88 m (74 pulgadas) a 1.90 m (75 pulgadas) de largo y 95.25 cm (37 ½...
  • Page 5 Instrucciones de ensamble y manual del usuario PARA AYUDAR A PREVENIR LESIONES SERIAS O FATALES POR ATASCAMIENTO O CAÍDAS  Siga la información en los avisos que aparecen en la estructura externa de la litera superior y en el cartón. No retirar los avisos de la cama. ...
  • Page 6 Instrucciones de ensamble y manual del usuario Contenidos del paquete Componente Descripción Cantidad Componente Descripción Cantidad Poste frontal de la Riel lateral del colchón cabecera/posterior de piecera superior inferiores Poste posterior de la cabecera / Riel de seguridad corto frontal de las piecera inferiores Poste frontal de la Riel de seguridad superior cabecera/posterior de piecera...
  • Page 7 Instrucciones de ensamble y manual del usuario Información del producto Dimensiones – 80.625” W x 61.5” D x 69.25” H (204.8cm W x 156.3cm D x 175.9cm H) Capacidad de peso CARGA MÁXIMA 181.4 kg / 400 lb ADVERTENCIA ESTA UNIDAD DEBE UTILIZARSE CON LOS PESOS MÁXIMOS INDICADOS. SI SE EXCEDE EL PESO MÁXIMO, PODRIA RESULTAR EN UNA INESTABILIDAD DE LA UNIDAD CAUSANDO POSIBLES LESIONES.
  • Page 8 Instrucciones de ensamble y manual del usuario Componentes Componente A Componente B Componente C # de parte. 00SM4FTOT-MX-A # de parte. 00SM4FTOT-MX-B # de parte. 00SM4FTOT-MX-C Cantidad: 2 Cantidad: 2 Cantidad: 2 Componente D Componente E Componente F # de parte. 00SM4FTOT-MX-D # de parte.
  • Page 9 Instrucciones de ensamble y manual del usuario Components Componente M Componente N Componente O # de parte. 00SM4FTOT-MX-M # de parte. 00SM4FTOT-MX-N # de parte. 00SM4FTOT-MX-O Cantidad: 2 Cantidad: 1 Cantidad: 2 Componente P Componente Q Componente R # de parte. 00SM4FTOT-MX-P # de parte.
  • Page 10 Instrucciones de ensamble y manual del usuario Material de ferretería Tornillo de 1/4” x 38 mm (H1) Tornillo de 1/4” x 110 mm (H2) Cantidad: 2+1 extra Cantidad: 16+1 extra Tornillo de 6.5 mm x 48 mm (H3) Tornillo de 6.5 mm x 100 mm (H4) Cantidad: 26+1 extra Cantidad: 24+1 extra Taquete de madera de 10 x 50 mm (H5)
  • Page 11 Instrucciones de ensamble y manual del usuario Paso 1 H3 x 8 H5 x 4 Etiqueta de ADVERTENCIA NOTA: Por favor, siga las instrucciones cuidadosamente para asegurar una cama segura y resistente. No apriete los tornillos y pijas hasta que se ensamblen todos los rieles y barandales. a) Desempacar la unidad y verificar que cuenta con todas las partes y tornillería requerido.
  • Page 12 Instrucciones de ensamble y manual del usuario Paso 2 H4 x 8 H5 x 16 La etiqueta de ADVERTENCIA y cortes apuntan la misma dirección. a) Inserte ocho taquetes de 50 mm de madera (H5) en los orificios extremos del ensamble superior cabecera/piecera con etiqueta de advertencia (F).
  • Page 13 Instrucciones de ensamble y manual del usuario Paso 3 H2 x 8 H5 x 4 H10 x 8 H4 x 4 Las molduras apuntan hacia arriba. Cerciorarse que las ranuras de la tuercas barril apuntan hacia afuera, y los agujeros roscados apuntan hacia la entrada del tornillo en los rieles.
  • Page 14 Instrucciones de ensamble y manual del usuario Paso 4 H8 x 14 Los agujeros avellanados apuntan hacia arriba. a) Descanse el soporte del colchón superior (Q) entre las molduras de madera en el riel de la escalera (J) y el riel lateral superior (K).
  • Page 15 Instrucciones de ensamble y manual del usuario Paso 5 H4 x 4 H5 x 4 Agujero guía apunta hacia afuera. a) Inserte cuatro taquetes de 50 mm de madera (H5) en los agujeros del extremo de los barandales cortos (L) como una guía.
  • Page 16 Instrucciones de ensamble y manual del usuario Paso 6 H1 x 2 a) Fijar el poste frontal de barandal (N) al riel lateral de escalera (J) con dos tornillos de 38 mm (H1), con la llave hexagonal incluida.
  • Page 17 Instrucciones de ensamble y manual del usuario Paso 7 H7 x 6 Los agujeros avellanados apuntan hacia afuera. a) Usando los agujeros como guía, alinee y conecte un soporte de barandal (O) para el centro de los barandales largos (M) y riel lateral superior (K) mediante el uso de tres pijas de 30 mm (H7) a través de los agujeros avellanados y fije en su lugar.
  • Page 18 Instrucciones de ensamble y manual del usuario Paso 8 H3 x 8 H5 x 4 a) Coloque una barandilla (I) sobre una superficie plana y protegida con los orificios hacia arriba. b) Inserte dos taquetes de 50 mm de madera (H5) en los orificios grandes del conjunto de la cruz inferior (G) y adjuntarlo a la tapa de riel (I) utilizando cuatro tornillos de 48 mm (H3).
  • Page 19 Instrucciones de ensamble y manual del usuario Paso 9 H4 x 8 H5 x 16 a) Inserte ocho taquetes de 50 mm de madera (H5) en los conjunto de la cruz inferior (G) en ambos extremos. Alinear y colocar un poste de la cabecera de la cama (A y B) a la conjunto de la cruz inferior (G) con cuatro tornillos de 100 mm (H4).
  • Page 20 Instrucciones de ensamble y manual del usuario Paso 10 H2 x 8 H10 x 8 Los topes de madera quedan arriba. Cerciorarse que las ranuras de la tuercas barril apuntan hacia afuera, y los agujeros roscados apuntan hacia la entrada del tornillo en los rieles. Las tuercas barril quedan en el interior.
  • Page 21 Instrucciones de ensamble y manual del usuario Paso 11 H8 x 14 Los agujeros avellanados apuntan hacia arriba. a) Coloque los soportes para colchón (Q) sobre los rieles de los costados de la cama (P). Asegúrese de que las molduras esquinan estén cerca de los postes. Inserte y fije las pijas de 35 mm (H8) en los agujeros avellanados en cada soporte.
  • Page 22 Instrucciones de ensamble y manual del usuario Paso 12 H9 x 4 a) Ahora, poner la litera inferior en el lugar deseado en el cuarto donde estará la litera. b) Insertar 4 conectores de cama (H9) en los postes inferiores (A y B) y los barandilla (I).
  • Page 23 Instrucciones de ensamble y manual del usuario Paso 13 a) Pedir asistencia para poner los postes superiores (C, D y E) sobre los conectores de cama (H9) en los postes inferiores (A y B) y los barandilla (I). NOTA: Asegurar que la litera superior esté puesta completamente arriba de la litera inferior y de las conectores de cama, sin dejar espacios.
  • Page 24 Instrucciones de ensamble y manual del usuario Paso 14 H3 x 10 H5 x 10 a) Insertar 2 taquetes de madera de 50 mm (H5) en los agujeros grandes de cada escalón (T) en ambos lados. b) Adjuntar los soportes izquierdo y derecho de la escalera (R y S) a los escalones (T) usando los tornillos de 48 mm (H3).
  • Page 25 Instrucciones de ensamble y manual del usuario Paso 15 H6 x 2 a) Enganchar la escalera sobre la parte superior del riel lateral de la escalera (J), entre el poste frontal de la piecera superior (E) y el poste frontal del riel de seguridad (N) en la abertura provista. Asegurar los ganchos de la escalera en su lugar usando 2 pijas de 19 mm (H6).
  • Page 26 Instrucciones de ensamble y manual del usuario DESMONTAJE DE LA LITERA NOTA: La litera se puede separar en 2 camas Twin idénticas. En este caso, adjuntar 4 resbalones de piso (H11) en la parte inferior de los postes superiores (C, D y E). Los rieles de seguridad no son necesarios. H11 x 4 a) Para convertir la litera de vuelta en dos camas Individuales idénticas, primero desatornillar los tornillos y pernos para retirar la escalera y los rieles de seguridad.
  • Page 27 Producto 2. Cuando no esté en uso, guarde su artículo en un lugar fresco y seco, lejos de la luz SM4FTOT-MX solar. 3. Exponer su artículo a calor o humedad excesivos puede dañarlo...
  • Page 28 Instrucciones de ensamble y manual del usuario Información de garantía limitada Este producto tiene un (1) año de garantía en contra de defectos en el material y/o la obra de mano. Si usted tiene preguntas sobre la garantía o partes extras/de repuesto, por favor llame a nuestro número de llamada gratuita 1-866-942-5362 o mande un email a parts@whalenfurniture.com NOTA: Por favor considere reciclar todo el material de empaque applicable.
  • Page 29 Assembly Instructions & User’s Manual Twin Over Twin Bunk Bed Model Number: SM4FTOT-MX Customer Assistance (spare/replacement parts): 1-866-942-5362 or Email: parts@whalenfurniture.com MADE IN VIETNAM LOT NUMBER: DATE PURCHASED: THIS ASSEMBLY MANUAL CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
  • Page 30 Assembly Instructions & User’s Manual Table of Contents Quality Statement .................................. 3 Important Safety Information..............................3 Before Assembly ..................................3 Care & Use ....................................3 Warning..................................4 Package Contents ................................... 6 Product Information ................................7 Components ..................................8,9 Hardware ....................................10 Tools ......................................
  • Page 31 Assembly Instructions & User’s Manual Quality Statement Question or Comments? We would love to hear about your Member’s Mark experience! Important Safety Information  Please read all instructions carefully before assembling this product.  For your safety, assembly by two or more adults is strongly recommended. ...
  • Page 32 Assembly Instructions & User’s Manual WARNING Maximum mattress thickness must not exceed 22.86 cm (9 in.). Surface of mattress must be at least 12.70 cm (5 in.) below the upper edge of guardrails. Use only mattress which is 1.88 m (74 in.) to 1.90 m (75 in.) long and 95.25 cm (37 ½ in.) to 97.79 cm (38½ in.) wide on the bed.
  • Page 33 Assembly Instructions & User’s Manual TO HELP PREVENT SERIOUS OR FATAL INJURIES FROM ENTRAPMENT OR FALLS  Follow the information on the warnings appearing on the upper bunk end structure and on the carton. Do not remove warning label from bed. ...
  • Page 34 Assembly Instructions & User’s Manual Package Contents Component Description Quantity Component Description Quantity Lower Headboard Front / Upper Mattress Side Rail Footboard Back Post Lower Headboard Back / Short Guardrail Footboard Front Post Upper Headboard Front / Long Guardrail Footboard Back Post Upper Headboard Back Post Front Guardrail Post Upper Footboard Front Post...
  • Page 35 Assembly Instructions & User’s Manual Product Information Dimensions – 80.625” W x 61.5” D x 69.25” H (204.8cm W x 156.3cm D x 175.9cm H) Weight Capacity MAXIMUM LOAD 181.4 kg / 400 lb WARNING THIS UNIT IS INTENDED ONLY FOR USE WITHIN THE MAXIMUM WEIGHTS INDICATED.
  • Page 36 Assembly Instructions & User’s Manual Components Component A Component B Component C Part No. 00SM4FTOT-MX-A Part No. 00SM4FTOT-MX-B Part No. 00SM4FTOT-MX-C Qty: 2 Qty: 2 Qty: 2 Component D Component E Component F Part No. 00SM4FTOT-MX-D Part No. 00SM4FTOT-MX-E Part No. 00SM4FTOT-MX-F Qty: 1 Qty: 1 Qty: 2...
  • Page 37 Assembly Instructions & User’s Manual Components Component M Component N Component O Part No. 00SM4FTOT-MX-M Part No. 00SM4FTOT-MX-N Part No. 00SM4FTOT-MX-O Qty: 2 Qty: 1 Qty: 2 Component P Component Q Component R Part No. 00SM4FTOT-MX-P Part No. 00SM4FTOT-MX-Q Part No. 00SM4FTOT-MX-R Qty: 2 Qty: 2 Qty: 1...
  • Page 38 Assembly Instructions & User’s Manual Hardware 1/4” x 38 mm Bolt (H1) 1/4” x 110 mm Bolt (H2) Qty. 2+1 extra Qty. 16+1 extra 6.5 mm x 48 mm Tapping Bolt (H3) 6.5 mm x 100 mm Tapping Bolt (H4) Qty.
  • Page 39 Assembly Instructions & User’s Manual Step 1 H3 x 8 H5 x 4 WARNING label NOTE: Please follow the instructions carefully to insure a safe and sturdy bed. Do not fully tighten the bolts until all rails and guardrails are attached. a) Unpack the units and confirm that you have all hardware and required parts.
  • Page 40 Assembly Instructions & User’s Manual Step 2 H4 x 8 H5 x 16 The warning label and cutouts point in the same direction. a) Insert eight 50 mm Wood Dowels (H5) into the end holes of the Upper Cross Assembly with warning label (F). Attach the Upper Headboard Posts (C and D) to the Upper Cross Assembly (F) with four 100 mm Tapping Bolts (H4) as shown.
  • Page 41 Assembly Instructions & User’s Manual Step 3 H2 x 8 H5 x 4 H10 x 8 H4 x 4 The wood stoppers are up. Make sure that the cross slot faces out and the threaded hole points towards the entry of the bolt along the rail. Barrel nuts face inward.
  • Page 42 Assembly Instructions & User’s Manual Step 4 H8 x 14 The countersunk holes face upward. a) Lay out the Upper Mattress Support Slats (Q) between the wood stoppers on the Ladder Side Rail (J) and the Upper Mattress Side Rail (K). Insert and screw 35 mm Screws (H8) into the countersunk holes on each slat. Tighten the screws using a Phillips screwdriver.
  • Page 43 Assembly Instructions & User’s Manual Step 5 H4 x 4 H5 x 4 The pilot holes face outward. a) Insert four 50 mm Wood Dowels (H5) into the end large holes of Short Guardrails (L) as a guide. Attach two Short Guardrails (L) between the Upper Headboard Front Post (C) and Front Guardrail Post (N) with four 100 mm Tapping Bolts (H4).
  • Page 44 Assembly Instructions & User’s Manual Step 6 H1 x 2 a) Fasten the Front Guardrail Post (N) to the Ladder Side Rail (J) with two 38 mm Bolts (H1), using the enclosed hex wrench.
  • Page 45 Assembly Instructions & User’s Manual Step 7 H7 x 6 The countersunk holes face outward. b) With the pilot holes as a guide, align and attach one Guardrail Support (O) to the center of the Long Guardrails (M) and the Upper Mattress Side Rail (K) by using three 30 mm Screws (H7) through the countersunk holes and screw into place.
  • Page 46 Assembly Instructions & User’s Manual Step 8 H3 x 8 H5 x 4 a) Locate one Cap Rail (I) on a level and protected surface with the holes facing up. b) Insert two 50 mm Wood Dowels (H5) into the large holes of the Lower Cross Assembly (G) and attach it to the Cap Rail (I) using four 48 mm Tapping Bolts (H3).
  • Page 47 Assembly Instructions & User’s Manual Step 9 H4 x 8 H5 x 16 a) Insert eight 50 mm Wood Dowels (H5) into the end holes of the Lower Cross Assembly (G). Attach the Lower Headboard Posts (A and B) to the Lower Cross Assembly (G) with four 100 mm Tapping Bolts (H4) as shown. Tighten the bolts with the enclosed hex wrench.
  • Page 48 Assembly Instructions & User’s Manual Step 10 H2 x 8 H10 x 8 The wood stoppers are up. Make sure that the cross slot faces out and the threaded hole points towards the entry of the bolt along the rail. Barrel nuts face inward.
  • Page 49 Assembly Instructions & User’s Manual Step 11 H8 x 14 The countersunk holes face upward. a) Lay out the Mattress Support Slats (Q) onto the strips on the Mattress Side Rails (P). Make sure that the end slats located close to the Lower Posts. Insert and screw the 35 mm Screws (H8) into the countersunk holes on each slat.
  • Page 50 Assembly Instructions & User’s Manual Step 12 H9 x 4 a) Now, place the lower bunk in the desired location in the room where the bunk bed will sit. b) Insert four Bed Connector Pins (H9) into the Lower Posts (A and B) and the Lower Cap Rails (I).
  • Page 51 Assembly Instructions & User’s Manual Step 13 a) Ask for assistance to stack the Upper Posts (C, D and E) onto the Bed Connector Pins (H9) on the Lower Posts (A and B) and the Lower Cap Rails (I). NOTE: Make sure that the upper bunk sits completely on the top of the lower bunk and the connector pins, not leaving any gaps.
  • Page 52 Assembly Instructions & User’s Manual Step 14 H3 x 10 H5 x 10 a) Insert two 50 mm Wood Dowels (H5) into the large holes of each Ladder Steps (T) at both ends. b) Attach Left and Right Ladder Supports (R and S) to the Ladder Steps (T) using the 48 mm Tapping Bolts (H3). Securely tighten all bolts with the enclosed hex wrench.
  • Page 53 Assembly Instructions & User’s Manual Step 15 H6 x 2 a) Hook the Ladder securely over the top of the Ladder Side Rail (J), between the Upper Footboard Front Post (E) and the Front Guardrail Post (N) in the opening provided. Secure the Ladder Hooks in place by using two 19 mm Screws (H6).
  • Page 54 Assembly Instructions & User’s Manual DISASSEMBLING THE BUNK BED NOTE: The Bunk Bed can be separated into two identical Twin Beds. In this case, attach four Floor Protectors (H11) onto the bottom of the Upper Posts (C, D and E). Guardrails are not necessary. H11 x 4 a) To convert the bunk bed back into two identical twin beds, first unscrew the screws and bolts to remove the Ladder and all Guardrails.
  • Page 55 1. Carefully place all components into shipping box and/or provided container tape it shut. Item SM4FTOT-MX 2. When not in use, please store your item in a cool, dry place away from sunlight. 3. Exposing your item to excessive heat or humidity may damage your item.
  • Page 56 Assembly Instructions & User’s Manual Limited Warranty Information This product’s components have a one-year guarantee against defects in material and/or workmanship. If you have any questions regarding the warranty or spare / replacement parts, please call our toll-free number 1-866-942-5362 or email us at parts@whalenfurniture.com NOTE: Please consider recycling all applicable packaging material.
