Consola Para Televisión
Este producto está diseñado para ser una configuración 3-en-1. Por favor escoja la opción que mejor sirva a
sus necesidades. NO tire los accesorios, tornillos o partes que no usara para la opción escogida. Esto
permitirá que usted use esta consola de TV en diferentes configuraciones después, si as
Nueva Wal-Mart de México, S. de R. L. de C. V.,
Nextengo No. 78 Col. Santa Cruz Acayucan,
Azcapotzalco, Ciudad de México, México, C.P. 02770
CUALQUIER DUDA O COMENTARIO PUEDE COMUNICARSE
AL SIGUIENTE NÚMERO DE SERVICIO DE ATENCIÓN AL
CONSUMIDOR: 800 201 83 31
NÚMERO de LOTE:
ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE SEGURIDAD.
Modelo: SM3IN1C-9-MX
Importado por: Comercializadora México Americana, S. de R. L. de C.V.,
Av. Nextengo No. 78, Col. Santa Cruz Acayucan, Azcapotzalco,
Ciudad de México, México, C.P. 02770
Hecho en Vietnam
Teléfono: 55 - 58 - 99 - 12 - 00
LEA EL INSTRUCTIVO ANTES DE UTILIZAR EL PRODUCTO Y
GUARDELO PARA FUTURAS REFERENCIAS
Modelo # SM3IN1C-9-MX
Patente de U.S. 8,561,551
Patente de CA 2,811,974
ENSAMBLE REQUERIDO POR ADULTO
POR FAVOR LEA Y MANTENGA PARA USO FUTURO.
Fecha 2024-04-09 Rev. 0001-A
TV
FECHA de COMPRA:
í
, lo desea.
TV
/
/

Advertisement

loading
Need help?

Need help?

Do you have a question about the SM3IN1C-9-MX and is the answer not in the manual?

Questions and answers

Luis
April 2, 2025

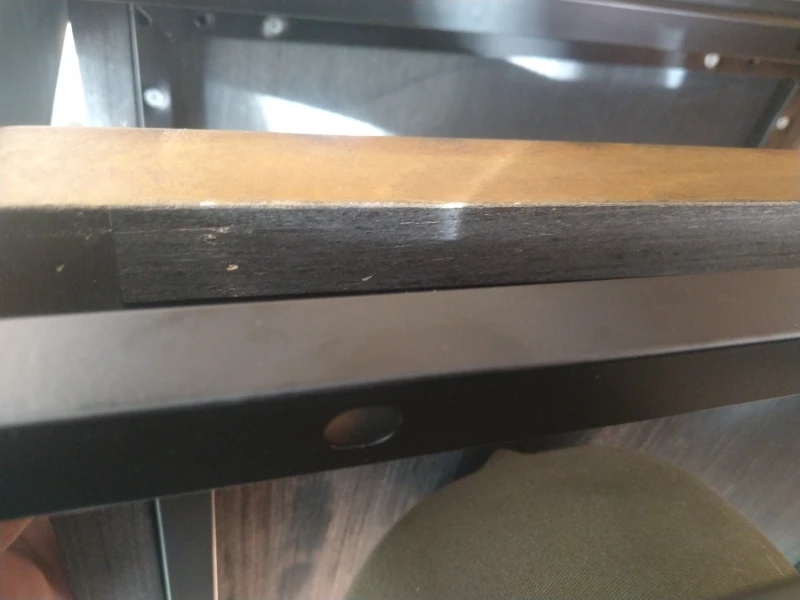

No sé cómo poner los pernos del paso 4,5,6 si no tienen hoyos

User image 67ed5d100e17e
0

Related Manuals for Member's Mark SM3IN1C-9-MX

Summary of Contents for Member's Mark SM3IN1C-9-MX

  • Page 1 LEA EL INSTRUCTIVO ANTES DE UTILIZAR EL PRODUCTO Y GUARDELO PARA FUTURAS REFERENCIAS Consola Para Televisión Modelo # SM3IN1C-9-MX Patente de U.S. 8,561,551 Patente de CA 2,811,974 Este producto está diseñado para ser una configuración 3-en-1. Por favor escoja la opción que mejor sirva a sus necesidades.
  • Page 2 I N F O R M A C I Ó N G E N E R A L Y R E C O M E N D A C I O N E S 1. Por favor lea el instructivo antes de comenzar el armado y ensamble. 2.
  • Page 3 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y ferretería antes de iniciar el ensamblaje. A- Panel superior con marco de metal (Cant. 1) B- Panel medio/inferior con marco de metal (Cant. 2) C- Pata lateral (Cant.
  • Page 4 Lista de partes y material de ferretería Por favor lea completamente las instrucciones y verifique que estén todas las partes y ferretería antes de iniciar el ensamblaje. (1) Perno de 1/2” (2) Perno de 5/8” (3) Perno de 1 1/4” (Cant.
  • Page 5 Juego de Montaje TV AAA- Perno de 4x12 mm BBB- Perno de 4x30 mm CCC- Perno de 5x12 mm DDD- Perno de 5x30 mm (Cant. 4) (Cant. 4) (Cant. 4) (Cant. 4) EEE- Perno de 6x12 mm FFF- Perno de 6x35 mm GGG- Perno de 8x16 mm HHH- Perno de 8x40 mm (Cant.
  • Page 6 Instructivo de ensamblaje El marco de metal apuntara al piso cuando la unidad este en posición vertical. ④ x 2 ⑤ x 2 ⑥ x 2 NOTA: Por favor no apriete completamente todos los pernos, hasta que termine con el ensamblaje de las partes, después asegure completamente todos los pernos, ésto lo hará...
  • Page 7 Instructivo de ensamblaje El marco de metal apuntara al piso cuando la unidad este en posición vertical. ④ x 4 4. Fije los panel medio y inferior (B) al poste (D) con cuatro pernos de 2” (4).
  • Page 8 Instructivo de ensamblaje ③ x 12 ⑤ x 12 ⑥ x 12 5. Alinee y fije una pata lateral (C) al panel superior (A) y a los panels medio y inferior (B) con seis pernos de 1 1/4” (3) y seis arandelas (5 y 6). 6.
  • Page 9 Instructivo de ensamblaje para la consola tipo mesa 8. En la parte posterior del conjunto de la poste (D), desatornille los cuatro pernos y las arandelas para quitar la columna vertebral superior. Para que puedas utilizar la configuración de la consola de mesa.
  • Page 10 Instructivo de ensamblaje para la consola tipo mesa ⑩ x 1 9. Enchufar la tapa del poste (10) en la parte superior de mismo poste (D).
  • Page 11 Instructivo de ensamblaje para la consola tipo mesa ② x 4 10. Adjuntar 2 guías de cable (H) al lado posterior del poste (D) con cuatro pernos de 5/8” (2) NOTA: Usted puede usar las guías de cable para mantener los cables del centro de entretenimiento organizados.
  • Page 12 Instructivo de ensamblaje para la consola tipo mesa Pared Vigas de madera Tornillo largo Pared Soporte de metal Tornillo chico Conector Pared Nivelador de piso Cable de acero Herramientas requeridas: Llave hexagonal (provista), desarmador estrella, localizador de barrotes, lápiz, cinta de medir, taladro eléctrico y broca de 1/8 pulgada. 11.
  • Page 13 I n s t r u c t i v o d e E n s a m b l a j e p a r a : F l o t a d o r g i r a t o r i o La tuerca hexagonal y los agujeros levantados apuntan la misma dirección.
  • Page 14 Instructivo de ensamble opción flotador giratorio 2 5 6 ② x 6 ⑤ x 6 ⑥ x 6 14. Alinear y adjuntar el soporte del pivote (E) a la parte superior del poste (D) con 6 pernos de 5/8” (2) y las arandelas (5 y 6). Asegurar de que la cabeza del perno especial esté arriba. Apretar los pernos con la llave hexagonal de 4 mm.
  • Page 15 Para montar el Marco en Televisiones con Respaldo Plano NOTA: Para Televisiones con respaldos curvos o desnivel proceda directamente a la página siguiente 15. Determine el diámetro correcto de tornillos que utilizará en su televisión atornillando con sus manos para asegurar que entren bien, si encuentra resistencia detenganse inmediatamente. Si no encuentra el tornillo adecuado dirígase a su tienda de ferretera local para el mismo.
  • Page 16 Para montar el Marco en Televisiones con respaldo curvo /desnivel 17. Determine el diámetro correcto de tornillos que utilizará en su televisión atornillando con sus manos para asegurar que entren bien, si encuentra resistencia detenganse inmediatamente. Si no encuentra el tornillo adecuado dirígase a su tienda de ferretera local para el mismo. 18.
  • Page 17 Instructivo de ensamble opción flotador giratorio G L/ G R GL/GR ASEGURAR QUE LOS PERNOS ESTÉN APRETADOS Y QUE LAS ESPINAS ESTÉN EN UN ÁNGULO DE 90 GRADOS. USANDO UN NIVEL DE CALIDAD PARA VERIFICAR QUE EL MARCO DE MONTAJE ESTÉ NIVELADO ANTES DE LA INSTALACIÓN DE LA PANTALLA 19.
  • Page 18 Instructivo de ensamble opción flotador giratorio Girar a la derecha para apretar. Girar a la izquierda para aflojar. Si no se puede apretar a mano, usar la llave de 3/16 pulgadas para apalancamiento adicional. Apretar hasta que el tornillo tope con la parte inferior del marco de montaje.
  • Page 19 Instructivo de ensamble opción flotador giratorio ② x 4 22. Unir 2 guías de cables (P) a la parte posterior del soporte con los pernos de 5/8 pulgadas (2). NOTA: Usted puede usar las guías de cables para ayudar a mantener los cables de su centro de entretenimiento organizados.
  • Page 20 Instructivo de ensamble opción flotador giratorio Pared Vigas de madera Tornillo largo Pared Soporte de metal Tornillo chico Conector Pared Nivelador de piso Cable de acero Herramientas requeridas: Llave hexagonal (provista), desarmador estrella, localizador de barrotes, lápiz, cinta de medir, taladro eléctrico y broca de 1/8 pulgada. 23.
  • Page 21 Los siguientes pasos son solo para ellos que desean montar su pantalla en la pared. Si ya montó su pantalla en el pivote flotante o planea mostrar su pantalla en la superficie superior de la consola, olvide los siguientes pasos. Instructivo de ensamblaje para la montura de pared universal Instalando el marco de montaje en una PARED DE MADERA 40.7 cm...
  • Page 22 Instructivo de ensamblaje para instalar el marco de montaje a PAREDES DE LADRILLO, CONCRETO SÓLIDO O BLOQUES DE CONCRETO 40.7 cm 16 in / po 16.6 cm 6.5 in / po 6.4 cm 2.5 in / po Peso máximo 135 lb. (61.2 kg) Las anclas de concreto deberian ser usadas solamente para montar en masoneria.
  • Page 23 Instructivo de ensamblaje 31. Unir los soportes de monitor (GL/GR) a la espalda de la TV siguiendo los pasos 15 y 16, ó 17 y 18, dependiendo del tipo de TV que tenga. 32. Pedir asistencia para levantar la TV para unir los soportes de monitor en el marco de montaje (F).

  • Page 24: Cuidado Y Mantenimiento

    Cuidado y mantenimiento  Use una toalla suave y limpia para evitar daños y rayaduras.  Uso de cera para pulir muebles no es necesario. Si desea usar cera, pruébela en un área que no sea visible para revisar su funcionamiento. ...
  • Page 25 M Á X I M O P E S O R E C O M E N D A D O CATALOGO : Consola Para Televisión (SM3IN1C-9-MX) PARA LA MAYORÍA DE TELEVISIONES PANTALLA PLANA EN DIAGONAL DEL 165.1 cm / 65 pulgadas CARGA MÁXIMA 61.2 kg / 135 lb.
  • Page 27 LEA EL INSTRUCTIVO ANTES DE UTILIZAR EL PRODUCTO Y GUARDELO PARA FUTURAS REFERENCIAS TV Console Model # SM3IN1C-9-MX U.S. Patent 8,561,551 CA Patent 2,811,974 This item is designed to be a 3-in-1 configuration. Please choose the option that best suits your needs.

  • Page 28: Special Note

    G E N E R A L I N F O R M A T I O N A N D T I P S 1. Please read the Assembly Instructions prior to assembling this product. 2. Remove all hardware from the box and sort by size. 3.
  • Page 29 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Top Panel with Metal Frame (Qty. 1) B- Middle / Bottom Shelf with Metal Frame (Qty. 2) C- Side Leg (Qty.
  • Page 30 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. (1) 1/2” Bolt (2) 5/8” Bolt (3) 1 1/4” Bolt (Qty. 4+1 extra) (Qty. 10+1 extra) (Qty. 12+1 extra) (4) 2”...
  • Page 31 TV Mounting Kit AAA- M4 x 12 Bolt BBB- M4 x 30 Bolt CCC- M5 x 12 Bolt DDD- M5 x 30 Bolt (Qty. 4) (Qty. 4) (Qty. 4) (Qty. 4) EEE- M6 x 12 Bolt FFF- M6 x 35 Bolt GGG- M8 x 16 Bolt HHH- M8 x 40 Bolt (Qty.
  • Page 32 Assembly Instructions The metal frame will face the floor when the unit is turned upright. ④ x 2 ⑤ x 2 ⑥ x 2 NOTE: Please do not fully tighten all bolts until you finish assembling all parts. Once assembled, go back and fully tighten all bolts.
  • Page 33 Assembly Instructions The metal frame will face the floor when the unit is turned upright. ④ x 4 4. Fasten the Middle and Bottom Shelves (B) to the Spine Assembly (D) with four 2” Bolts (4).
  • Page 34 Assembly Instructions ③ x 12 ⑤ x 12 ⑥ x 12 5. Align and attach one Side Leg (C) to the Top Panel (A) and both Shelves (B) with six 1 1/4” Bolts (3) and six Washers (5 and 6). 6.
  • Page 35 Assembly Instructions for Table-top Display 8. At the back side of the Spine Assembly (D), unscrew the four bolts and the washers to remove the Upper Spine. So that you can use the table top console configuration. NOTE: Keep the Upper Spine and the fasteners at a proper place in case you will use the floating swivel mount.
  • Page 36 Assembly Instructions for Table-top Display ⑩ x 1 9. Plug the Spine End Cap (10) all the way onto the top of the Spine Assembly (D).
  • Page 37 Assembly Instructions for Table-top Display ② x 4 10. Attach 2 Cable Wheels (H) to the backside of the Spine Assembly (D) with four 5/8” Bolts (2). NOTE: You can use the Cable Wheels to help keep your entertainment center’s cables and cords organized.
  • Page 38 Assembly Instructions for Table-top Display Wall Wooden stud Long screw Wall Metal bracket Short screw Connector Wall Floor leveler Steel cable Tools required: Hex wrench (provided), Phillips screwdriver, stud finder, pencil, tape measure, power drill and 1/8” drill Bit. 11. Position the assembled stand at the desired location against a wall. If necessary, adjust the pre-attached Floor Levelers at the bottom of both Legs (C) to level the unit.
  • Page 39 A s s e m b l y I n s t r u c t i o n s f o r : F l o a t i n g S w i v e l M o u n t The hex nut and raised holes point in the same direction.
  • Page 40 Assembly Instructions for Floating Swivel Mount 2 5 6 ② x 6 ⑤ x 6 ⑥ x 6 14. Align and attach the Swiveling Bracket (E) to the top of the Spine Assembly (D) with six 5/8” Bolts (2) and six Washers (5 and 6). Make sure the pivoting bolt head is up. Tighten the bolts with the enclosed 4 mm hex wrench.
  • Page 41 Mounting the Monitor Brackets to a television with a Flat Back NOTE: For televisions with a curved or recessed back, proceed directly to next page. 15. Determine the correct diameter of the Bolt the TV requires by hand threading them into the threaded insert on the back of the TV.
  • Page 42 Mounting the Monitor Brackets to a television with a Curved/Recess Back 17. Determine the correct diameter of the Bolt the TV requires by hand threading them into the threaded insert on the back of the TV. If you encounter any resistance, stop immediately. If you are unable to find the correct Bolt consult a local hardware store.
  • Page 43 Assembly Instructions for Floating Swivel Mount G L/ G R GL/GR MAKE SURE ALL BOLTS ARE TIGHT AND THE SPINE IS AT A 90 DEGREE ANGLE. USE A QUALITY LEVEL TO VERIFY THE MOUNTING FRAME IS LEVEL PRIOR TO INSTALLATION OF TV. 19.
  • Page 44 Assembly Instructions for Floating Swivel Mount Turn clockwise to tighten. Turn counter-clockwise to loosen. If unable to tighten by hand, use the 3/16” hex wrench for extra leverage. Tighten until lock bolt hits the underside of the mounting frame. 21. The Monitor Brackets (GL/GR) can tilt up to 11˚ downward and 5˚ upward, depending on your optimum viewing position.
  • Page 45 Assembly Instructions for Floating Swivel Mount ② x 4 22. Attach 2 Cable Wheels (H) to the backside of the spine with the 5/8” Bolts (2). NOTE: You can use the Cable Wheels to help keep your entertainment center’s cables and cords organized.
  • Page 46 Assembly Instructions for Floating Swivel Mount Wall Wooden stud Long screw Wall Metal bracket Short screw Connector Wall Floor leveler Steel cable Tools required: hex wrench (provided), Phillips screwdriver, stud finder, pencil, tape measure, power drill and 1/8” drill Bit. 23.
  • Page 47 The following steps are only for those who wish to mount their TV directly to the wall. If you have already mounted your TV to the Swinging Floater or plan to display your TV on the top surface of the Stand, disregard the following steps. Assembly Instructions for Universal Wall Mount Installing the Mounting Frame onto a WOODEN STUD WALL 40.7 cm...
  • Page 48 Assembly Instruction for installing the Mounting Frame onto BRICK, SOLID CONCRETE OR CONCRETE BLOCK WALLS 40.7 cm 16 in / po 16.6 cm 6.5 in / po 6.4 cm 2.5 in / po Maximum weight 61.2 kg (135 lb.) Concrete Anchors should only be used for masonry mounting. NEVER use the wall anchors to mount the unit to drywall.
  • Page 49 Assembly Instructions 31. Attach the Monitor Brackets (GL/GR) to the back of the television following steps 15 and 16 or 17 and 18, depending on the type of TV that you own. 32. Ask for assistance to lift the television up to attach the Monitor Brackets onto the Mounting Frame (F).

  • Page 50: Care And Maintenance

    Care and Maintenance  Use a soft, clean cloth that will not scratch the surface when dusting.  Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.  Using solvents of any kind on your furniture may damage your furniture’s finish. ...

  • Page 51: Quality Guarantee

    M A X I M U M R E C O M M E N D E D W E I G H T L O A D S CATALOG : TV Console (SM3IN1C-9-MX) FITS UP TO MOST 165.1 cm / 65”...
