enika P8 R 2 Pulse Manual

E2015/11(P8 R 2 Pulse)A4
P8 R 2 Pulse
CZ Přijímač pro ovládání řídicích
jednotek
GB Two channel receiver for pulse
control
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Přijímač (obr. 1) je ve spolupráci s vhodným vysílačem řady
® určen pro dálkové ovládání řídících jednotek
POSEIDON
pomocí elektrických pulsů. Výstupními prvky přijímače jsou
dvě jazýčková relé.
Přijímač je uzavřen v průhledném plastovém pouzdru s mož-
ností umístění ve venkovním prostředí.
FUNKCE PŘIJÍMAČE
Vysílač po stisku tlačítka vysílá kódovaný signál s informací o
tom, které tlačítko bylo stisknuto. Tento signál (kód) přijímač
porovnává s kódy předem nahranými a uloženými v paměti
včetně přiřazeného kanálu 1 nebo 2. Jsou-li přijatý a uložený
kód shodné, přijímač krátce sepne odpovídající relé. Doba
sepnutí (délka pulzu) je přednastavena na 1 s.
UVEDENÍ DO PROVOZU
Přijímač je určen pro použití ve venkovním prostředí v polo-
hách uvedených na obr. 1.
Na vhodné místo se pomocí hmoždinek a vrutů připevní držák
přijímače (1). Propojovací vodič (2) se protáhne dnem krytu
přijímače (3) a odizolované konce se připojí ke svorkám na
plošném spoji (4) podle obr. 2. Spoj s víkem krytu (5) se za-
sune do dna krytu a zajistí dvěma šrouby. Proti vytržení se
vodič zajistí přišroubováním záslepky (6). Přijímač se natočí
do předepsané polohy – svislá montáž s anténou směřující
vzhůru (max. povolený odklon pro venkovní prostředí je 30 °
podle obr. 1) a zajistí se dotažením šroubu (7) na držáku.
Napájecí napětí a výstup přijímače se připojí podle obr. 2 čtyř
nebo pěti vodičovým kabelem s maximálním vnějším průmě-
rem 5 mm.
Upozornění:
Z důvodu zabezpečení před nežádoucí manipulací by přijímač
i připojovací vodič měly být umístěny mimo dosah nepovola-
ných osob.
K indikaci jednotlivých stavů během uvádění do provozu
slouží červená a zelená LED pod průhledným krytem přijíma-
če.
A) Zápis vysilače do kanálu 1 prázdné paměti
přijímače
- Připojte napájecí napětí − indikováno jednonásobným krát-
kým problikáváním červené LED.
- Do 30 s stiskněte 2x vybrané tlačítko vysílače.
- Správnost zápisu je indikována pomalým zablikáním zelené
LED.
B) Zápis dalšího vysilače do paměti přijímače pomocí
již naprogramovaného vysílače
- Odpojte a znovu připojte napájecí napětí ke svorkám přijí-
mače.
- Do 30 s stiskněte 2× (3×) krátce s prodlevou maximálně 2 s
tlačítko již naprogramovaného vysílače pro zápis kanálu
1 (2) − indikováno jednonásobným (dvojnásobným) krátkým
problikáváním červené LED.
- 2× stiskněte vybrané tlačítko nového vysílače.
- Správnost zápisu je indikována pomalým zablikáním zelené
LED.
Poznámka:
Tento způsob zápisu kódu je možný pouze v případě sejmuté
zkratospojky na desce spoje (obr. 2).
Pokud je paměť přijímače již plně obsazena, přejde přijímač
po dvojnásobném stisku tlačítka vysílače přímo do stavu
mazání vysílače.
C) Vymazání jednoho vysilače pomocí již naprogra-
movaného vysílače
- Odpojte a znovu připojte napájecí napětí ke svorkám přijí-
mače.
- 4× krátce s prodlevou maximálně 2 s stiskněte tlačítko již
naprogramovaného vysílače – indikováno trvalým svitem
červené LED s krátkým pohasínáním.
- 2× stiskněte vybrané tlačítko mazaného vysílače.
- Vymazání je indikována pomalým zablikáním zelené LED.
Poznámka:

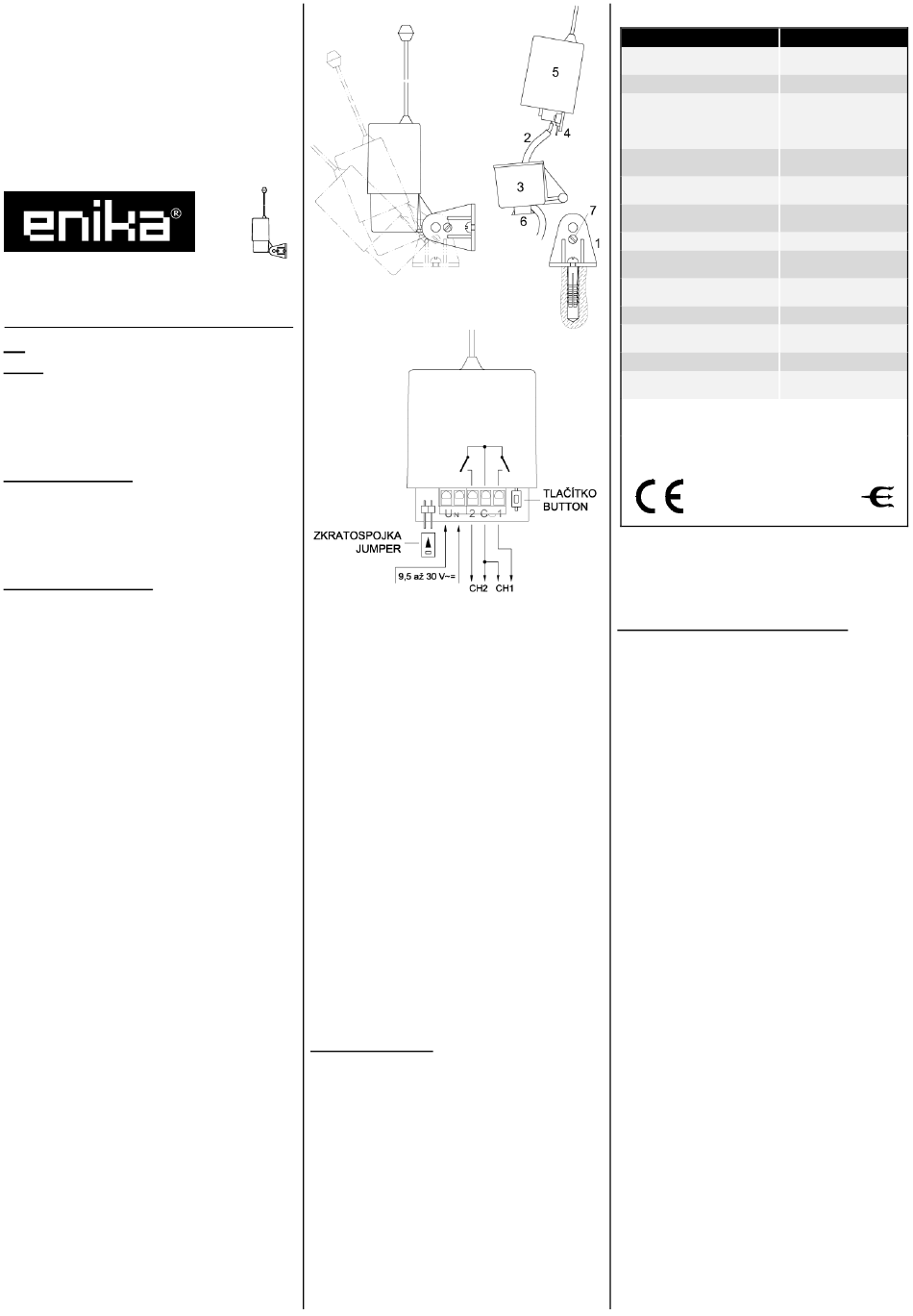

Obr. 1, Fig. 1
Obr. 2, Fig. 2
Tento způsob mazání kódu je možný pouze v případě sejmuté
zkratospojky na desce spoje (obr. 2).
D) Zápis vysilače do paměti přijímače pomocí pro-
gramovacího tlačítka na spoji
- 1× (2×) krátce stiskněte tlačítko na přijímači pro zápis do
kanálu 1 (2) – signalizováno jednonásobným (dvojnásob-
ným) krátkým problikáváním červené LED.
- 2× stiskněte vybrané tlačítko vysílače.
- Správnost zápisu je indikována pomalým zablikáním zelené
LED.
Poznámka:
Pokud je paměť přijímače již plně obsazena, přejde přijímač
po stisku programovacího tlačítka přímo do stavu mazání vy-
sílače.
E) Vymazání jednoho vysilače
- 3× krátce stiskněte tlačítko na přijímači – signalizováno tr-
valým svitem červené LED s krátkým pohasínáním.
- 2× stiskněte vybrané tlačítko vysílače.
- Vymazání je indikováno pomalým zablikáním zelené LED.
F) Vymazání všech vysílačů
- Dlouze (>10s] stiskněte tlačítko na přijímači.
- Vymazání všech vysílačů je indikováno pomalým zabliká-
ním zelené LED.
Poznámka:
Nedojde-li během programování nebo mazání během třiceti
vteřin k zápisu nebo k vymazání kódu, přijímač se
automaticky vrátí do provozního režimu.
−
Rychlé zablikání červené LED chybové hlášení (např. zapi-
sovaný kód je již v paměti přijímače zapsán nebo, v případě
mazání, mazaný kód v paměti není).
DÁLKOVÁ SPRÁVA
Ruční programování kódů vysílačů, funkcí a parametrů lze u
®
přístrojů systému POSEIDON nahradit dálkovou správou
pomocí SW POSEIDON ® Asistent a vysílače P8 TR USB.
Dálkovou správou lze nastavovat i další jinak nepřístupné
funkce a parametry:
- Zákaz (povolení) ručního programování a mazaní vysílačů.
- Uzamčení vybraných vysílačů v paměti přijímače proti vy-
mazání.
- Nastavení délky výstupního pulzu.
- Retranslace kódu.
- Zákaz (povolení) vyhledávacího režimu.
Z výroby je přijímač nastaven do stavu tzv. časově omezené-
ho vyhledávání, kdy se lze s přijímačem, který se pomocí dál-
kové správy připojuje poprvé, spojit pouze během prvních pěti
minut po připojení přijímače k napájecímu napětí. Pro časově
neomezené vyhledávání (! lze zneužít k neoprávněnému pří-
stupu k dálkové správě !) je třeba před připojením přijímače k
napájecímu napětí stisknout a držet programovací tlačítko do
doby, než změnu nastavení přijímač ohlásí třemi současnými
bliknutími červené LED. Podobně se postupuje při návratu k
nastavení časově omezeného vyhledávání, které je ale signa-
lizováno pouze jedním probliknutím.
Technická data / Technical data
P8 R 2 Pulse
Počet kanálů /
2
Number of channels:
Napájení / Power supply: 9,5 až 30 V=~
max.
Zatížení výstupních kontaktů /
140 V / 350 mA / 7 W
(odporová zátěž /
Output contacts load:
resistence load)
Spínací prvek / jazýčkové relé /
Switching element: reed relay
IP 33 podle / according
Stupeň krytí / Protection:
to ČSN EN 60529
Provozní teplota /
-30  + 70 °C
Operating temperature:
Hmotnost / Weight: 80 g
35 × 50 × 70 (155 včetně
Rozměry / Dimensions:
antény / including aerial)
Připojovací svorky /
max. 1 mm
Connecting terminals:
Provozní kmitočet / Frequency:
868,3 MHz
150 m ve volném prosto-
Dosah / Range:
ru / in open space
Počet kódů / Number of codes:
2
Počet kódů v paměti /
max. 1 000
Codes in memory:
Na zařízení není dovoleno provádět dodatečné technické
úpravy! / It is forbiden to do any technical modifikations on
the device!
Zařízení lze provozovat na základě aktuálního VO–R/10/.
(viz www.ctu.cz) a za podmínek v něm uvedených.
Jak je vyhledávání u přijímače nastaveno lze zjistit během
připojení přijímače k napájecímu napětí. Tři probliknutí červe-
né a zelené LED signalizují neomezené vyhledávání, jedno
probliknutí znamená časově omezené vyhledávání, žádné
probliknutí znamená, že je vyhledávání zakázáno.
OBNOVENÍ TOVÁRNÍHO NASTAVENÍ
Pokud je třeba zrušit veškeré nastavení funkcí a parametrů
lze se vrátit do původního továrního nastavení:
- Stiskněte a držte tlačítko na přijímači během připojení přijí-
mače k napájecímu napětí do doby, než se rozsvítí červená
i zelená LED (asi 10 s).
- Během svitu těchto LED (asi 3 s) tlačítko uvolněte a znovu
krátce stiskněte.
- Obnovení továrního nastavení je signalizováno pomalým
zablikáním zelené LED.
Upozornění:
Při obnovení továrního nastavení dojde zároveň k vymazání
všech naprogramovaných kódů z paměti přijímače!!!
Bližší informace najdete na www.enika.cz/poseidon.
ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 R 2 Pulse je ve
shodě se základními požadavky a dalšími příslušnými ustano-
veními směrnice 1999/5/ES.
