enika Rx8 E3 Quick Start Manual

E2010/05(NDRx8 E3/5)A4
Rx8 E3
(3299-84330)
CZ Osmikanálový p ijíma
GB Eight-channel receiver
ENIKA.CZ s.r.o.
Nádra ní 609, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 77 33 11, Fax: +420 493 77 33 22
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS

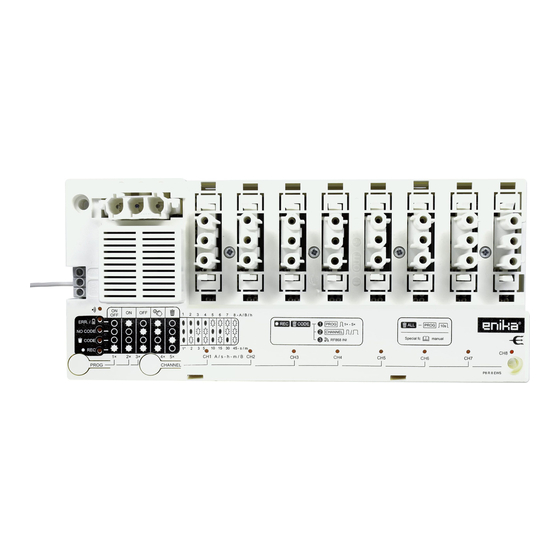

P ijíma (obr.1) lze pou ít k ovládání a osmi spot ebi
mocí vysíla ady BOSys (tab.1).
P ijíma je ur en p edev ím pro montá do podhled . Napá-
jení a výstupy p ijíma e jsou osazeny konektory Ensto pro
p ímé p ipojení kabel zakon ených t mito konektory.
FUNKCE P IJÍMA E
ON
Po ka dém stisku tla ítka vysila e relé p ijíma e sepne a z -
stane sepnuto.
OFF
Po ka dém stisku tla ítka vysila e relé p ijíma e vypne a z -
stane vypnuto.
ON/OFF JEDNOTLA ÍTKOVÝ MÓD
Stiskem tla ítka vysila e se relé p ijíma e st ídav sepne a
rozepne.
ON/OFF DVOUTLA ÍTKOVÝ MÓD
Stiskem horního tla ítka vysila e se relé p ijíma e sepne.
Stiskem dolního tla ítka vysila e se relé p ijíma e rozepne.
PUSH
Relé p ijíma e z stane sepnuto po dobu dr ení tla ítka vysi-
la e (na stran vysíla e omezeno na max. 25 s).
TIMER
Po stisku tla ítka vysila e relé p ijíma e sepne na p edem na-
stavený as.
Signalizace LED:
P íjem signálu z vysíla e signalizuje problikávání LED RF
Signal.
Sepnutí kontaktu relé je signalizováno rozsvícením p íslu né
LED CH1 a CH8.
Prázdná pam p ijíma e je signalizována blikáním LED NO
CODE.
P ipojení externího vysíla e signalizuje trvalý svit LED
BAT./EXT.
Blikání LED BAT./EXT. signalizuje, e vysíla , ze kterého se
naposledy vysílalo, má vybitou baterii.
UVEDENÍ DO PROVOZU
- P ipevn te p ijíma bu p i roubováním ve dvou rozích na
vhodnou podlo ku pomocí dvou roub (max. Ø 5 mm, hlava
roubu max. Ø 9 mm), nebo je mo né jej p ichytit pomocí
dvou stahovacích pásk do í ky 6 mm prota ených otvory v
zadní st n p ijíma e, p ípadn lze nechat p ijíma voln le-
et v podhledu.
- Zapojte p ijíma - pro p ipojení k sí ovému napájen í je p ijí-
ma osazen t ípólovým konektorem NCC31.P. Výstupy p i-
jíma e jsou osazeny konektory NAE32V.W (Rx8 E3) nebo
NAE52V.W (Rx8 E5). Dodávanou anténu p ipojte ke svorce
ozna ené ANT a umíst te ji pokud mo no co nejdále od silo-
vých vodi a jiných kovových p edm t .
- P ipravte si zvolený vysíla .
Poznámka:
T ípólové výstupní konektory obsahují vodi e VÝSTUP, PE a
N, p tipólové výstupní konektory vodi e L, VÝSTUP, PE a
2× N.
V p ípad problém s dosahem, lze k p ijíma i p ipojit externí
p ijíma Rx Ext nebo Rx GP + anténa GP (obr. 2
jíma není sou ástí dodávky).
Upozorn ní:
P ipojení (odpojení) p ijíma e k síti a ke spot ebi i mohou pro-
vád t alespo pracovníci znalí podle §5 vyhlá ky 50/1978 Sb.
A) Zápis vysila e do pam ti p ijíma e ve funkci ON, OFF,
ON/OFF, PUSH
- 1x stiskn te tla ítko PROG na p ijíma i. Rozsvítí se LED
REC.
- pomocí tla ítka CHANNEL na p ijíma i zvolte kanál (kanály).
Krátkými stisky tla ítka CHANNEL se kanál vybírá, dlouhým
stiskem tla ítka CHANNEL se výb r potvrdí (svítí LED u vy-
braného kanálu (kanál ).
- Znovu 1× stiskn te tla ítko PROG na p ijíma i. Rozsvítí se 3
LED EXT./BAT., NO CODE a CODE.
, Rx8 E5
po-
Obr. 2, Fig. 2
- Opakovanými krátkými stisky tla ítka PROG zvolte funkci.
Ta je ur ena kombinací t í LED (viz potisk na p ijíma i).
- 2x dlouze stiskn te vybrané tla ítko (tla ítka) vysila e.
- Sou asné blikání LED
zápisu.
B) Zápis vysila e do pam ti p ijíma e ve funkci TIMER
- 1x stiskn te tla ítko PROG na p ijíma i. Rozsvítí se LED
REC.
- pomocí tla ítka CHANNEL na p ijíma i zvolte kanál (kanály).
Krátkými stisky tla ítka CHANNEL se kanál vybírá, dlouhým
stiskem tla ítka CHANNEL se výb r potvrdí (svítí LED u vy-
braného kanálu (kanál ).
- Znovu 1x stiskn te tla ítko PROG na p ijíma i. Rozsvítí se 3
LED EXT./BAT., NO CODE a
- Opakovanými krátkými stisky tla ítka PROG zvolte funkci
TIMER. Ta je ur ena kombinac í t í LED (viz potisk na p ijí-
ma i).
-2x dlouze stiskn te vybrané tla ítko (tla ítka) vysila e. P ijí-
ma se automaticky p epne do stavu výb ru asu, co je sig-
nalizováno svitem LED
min (LED s signalizuje nastavování vte in, LED min nastavo-
vání minut).
- Krátkými stisky tla ítka PROG nastavte kombinaci svitu t í
LED tak, aby odpovídala po adované hodnot
1 s a 60 min znázorn né na potisku p ijíma e (obr. 3).
- Zvolený
PROG.
- Sou asné blikání LED
zápisu.
C) Mazání vysíla e ze v ech kanál
- 2× krátce stiskn te tla ítko PROG na p ijíma i. Rozsvítí se
LED CODE a LED CH1 a CH8.
- 2× stiskn te tla ítko vysíla e, které chcete vymazat.
- Sou asné blikání LED
tla ítka z pam ti p ijíma e u v ech kanál .
D) Mazání vysíla e z jednotlivých kanál
- 2× krátce stiskn te tla ítko PROG na p ijíma i. Rozsvítí se
LED CODE a LED CH1 a CH8.
- pomocí tla ítka CHANNEL na p ijíma i zvolte kanál (kanály).
Krátkými stisky tla ítka CHANNEL se kanál vybírá, dlouhým
externí p i- stiskem tla ítka CHANNEL se výb r potvrdí (svítí LED u vy-
braného kanálu (kanál ).
- 2× stiskn te tla ítko vysíla e, které chcete vymazat.
- Sou asné blikání LED
tla ítka z pam ti p ijíma e u vybraného kanálu (kanál ).
E) Mazání v ech vysíla
- Stiskn te tla ítko PROG na dobu del í ne 10 s.
- Prázdná pam
F) P ímé ovládání výstup
- pomocí tla ítka CHANNEL na p ijíma i zvolte kanál (kanály),
který chcete sepnout. Krátkými stisky tla ítka CHANNEL se
kanál vybírá, dlouhým stiskem tla ítka CHANNEL se výb r
potvrdí (svítí LED u vybraného kanálu (kanál ).
- stiskn te tla ítko PROG na p ijíma i. Relé u vybraného ka-
nálu (kanál ) sepne.
Obr. 1, Fig. 1
REC a CODE potvrdí správnost
CODE.
REC a blikáním LED s nebo LED
asu z rozsahu
asový úsek potvr te dlouhým stiskem tla ítka
REC a CODE potvrdí správnost
REC a CODE potvrdí vymazání
REC a CODE potvrdí vymazání
z pam ti p ijíma e
je signalizována blikáním LED NO CODE
servisní re im
Tab. 1
Obr. 3, Fig. 3
Technická data /
Technical data
Po et kanál /
Number of channels:
Napájení / Power supply:
Spínaný výkon / Output power:
Spínací prvek /
Swithing element:
Ji t ní výstupu /
Protection of output:
Stupe krytí / Protection:
Provozní teplota /
Operating temperature:
Rozm ry / Dimensions:
Hmotnost / Weight:
P ipojovací konektory /
Conectors:
Provozní kmito et / Frequency:
Dosah / Range:
Po et kód / Number of codes:
Po et kód v pam ti /
Codes in memory:
* Celkový spínaný proud pro v echny kanály nesmí p esáhout
16 A! / Total switching current for all channels must not
exceed 16 A!
Na za ízení není dovoleno provád t dodate né technické
úpravy! / It is forbiden to do any technical modifikations on
the device!
Za ízení lze provozovat na základ VO-R/10/06.2009-9 a za
podmínek v n m uvedených.
ENIKA.CZ s.r.o. tímto prohla uje, e tyto p ístroje Rx8 E3 a
Rx8 E5 jsou ve shod se základními po adavky a dal ími p í-
slu nými ustanoveními sm rnice 1999/5/ES.
Rx8 E3, Rx8 E5
8
230 V / 50 Hz
8× 2300* W odporová zát ,
klasické árovky, sí ové
halogenové árovky /
resistive load, incandescent
lamps, halogen lamps
8× 1750* VA
árovky halogenové
s transformátorem / halogen
lamps with transformer
8x 500* VA / 64 F zá ivková
t lesa / fluorescent lamps
relé / relay
externí / external
max. 16A
IP 20
-10 ¸ + 55 °C
226× 100× 42 mm
asi 490 g
napájení / power - NCC31.P
výstup / output -
NAE32V.W, NAE52V.W
433,92MHz
asi / about 30 m
2
24
384
