enika Rx2 N Series Manual

E2012/10(Rx2 N)A4
Rx2 N
(3299-23330)
Rx2 N/K
(3299-23331)
CZ Dvoukanálový přijímač
SK Dvojkanálový prijímač

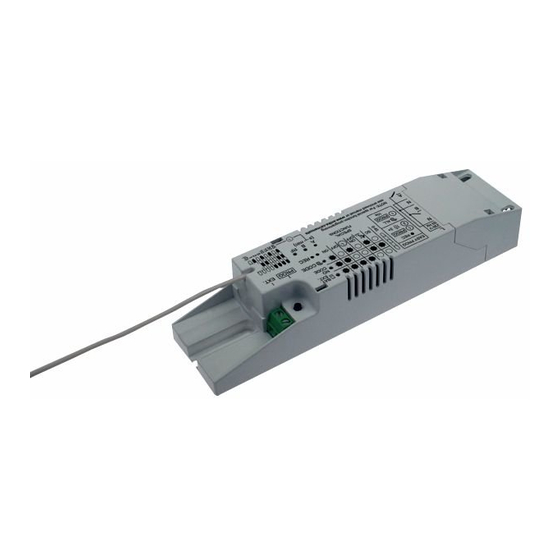

GB Two-channel receiver
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 77 33 11, Fax: +420 493 77 33 22
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Přijímač slouží k bezdrátovému zapínání nebo vypínání dvou
elektrických spotřebičů pomocí vysílačů řady BOSys
používajících přenosový protokol EXM 433
pro instalaci přímo do spotřebiče.
FUNKCE PŘIJÍMAČE
ON
Po každém stisku tlačítka vysilače relé přijímače sepne a zů-
stane sepnuto.
OFF
Po každém stisku tlačítka vysilače relé přijímače vypne a zů-
stane vypnuto.
ON/OFF JEDNOTLAČÍTKOVÝ MÓD
Stiskem tlačítka vysilače se relé přijímače střídavě sepne a
rozepne.
ON/OFF DVOUTLAČÍTKOVÝ MÓD
Stiskem horního tlačítka vysilače se relé přijímače sepne.
Stiskem dolního tlačítka vysilače se relé přijímače rozepne.
TLAČÍTKO
Relé přijímače zůstane sepnuto po dobu držení tlačítka vysi-
lače (na straně vysílače omezeno na max. 25 s).
TIMER
Po stisku tlačítka vysilače relé přijímače sepne na předem na-
stavený čas.
SCÉNA - SC
Při stisku tlačítka vysílače naprogramovaného ve funkci scéna
kontakt relé sepne nebo rozepne podle předem určeného sta-
vu uloženého v paměti přijímače. Dlouhým stiskem téhož tla-
čítka se do paměti přepíše aktuální stav výstupního relé.
(Funkce je vhodná zejména pro doplnění funkce SCÉNA u
přijímačů Rx1 N D.)
Signalizace LED:
Prázdná paměť přijímače je signalizována blikáním LED NO
CODE.
Připojení externího vysílače signalizuje trvalý svit LED
BAT/EXT.
Blikání LED BAT/EXT signalizuje, že vysílač, ze kterého se
naposledy vysílalo, má vybitou baterii.
UVEDENÍ DO PROVOZU
- Zatlačte vhodným nástrojem do zámku krytu se současným
tahem nahoru (obr. 1).
- Přijímač upevněte pomocí 2 šroubů (3,9×12 z příslušenství)
případně přilepte vhodnou samolepkou.
- Připojte kabely (Rx2 N obr. 2a, Rx2N/K obr. 2b).
- Následně vraťte kryt zpět na místo. K zajištění kabelů proti
vytržení použijte 2 šrouby 3,5×14, kterými se přitáhne pružná
spodní část krytu proti krytu svorek.
(Pokud není vyžadováno zakrytí svorek přijímače, může se
pružná spodní část odlomit.)
Pozn:
V případě problémů s dosahem, lze k přijímači připojit externí
přijímač Rx Ext nebo Rx GP + anténa GP (obr. 2a – není sou-
částí dodávky).
Upozornění:
Připojení (odpojení) přijímače k síti a ke spotřebiči mohou
provádět alespoň pracovníci znalí podle §5 vyhlášky 50/1978
Sb.
® A) Rychlý zápis vysilače do paměti přijímače (EASY
(tab.1)
®
. Je přizpůsoben PROG) ve funkci ON/OFF
- 1× krátce stiskněte tlačítko PROG - indikováno svitem LED
REC.
- Do 30 s 2× stiskněte vybrané tlačítko vysílače – způsob
ovládání dle tab. 1.
- Současné bliknutí LED A a B potvrdí správnost zápisu.
Nedojde-li během 30s k nahrání vysílače, přijímač automatic-
ky přejde do provozního režimu.
B) Zápis vysilače do paměti přijímače ve funkci ON, OFF,
ON/OFF, SCÉNA
- 1x dlouze stiskněte tlačítko PROG. Na přijímači indikováno
svitem LED A a REC.
- Krátkými stisky tlačítka PROG vyberte kanál A, B nebo A+B.
- Do 30 s znovu 1x dlouze stiskněte tlačítko PROG na přijí-
mači. Svítí LED BAT., NO CODE, REC
a A (nebo B nebo A+B podle výběru
kanálu).
- Opakovanými krátkými stisky tlačítka
PROG zvolte funkci. Ta je určena
kombinací 3 vrchních LED.
-2x dlouze stiskněte vybrané tlačítko
vysilače.
Současné blikání LED A a B potvrdí
správnost zápisu.
Nastavení stavu relé ve funkci SCÉNA pomocí vysílače.
- Stiskem již zapsaného tlačítka vysílače ve funkci ON, OFF,
ON/OFF nastavte požadovaný stav relé.
- Podržte dlouze zvolené tlačítko vysílače pro funkci SCÉNA,
dokud se relé nedostane do požadovaného stavu (asi 5 s.).
C) Zápis vysilače do paměti přijímače ve funkci TIMER
- 1x dlouze stiskněte tlačítko PROG. Na přijímači indikováno
svitem LED A a REC.
- Krátkými stisky tlačítka PROG vyberte kanál A, B nebo A+B.
- Do 30 s znovu 1x dlouze stiskněte tlačítko PROG na přijí-
mači. Svítí LED BAT., NO CODE, REC a A (nebo B nebo A+B
podle výběru kanálu).
- Opakovanými krátkými stisky tlačítka PROG zvolte
funkci TIMER - ta je určena kombinací 3 vrchních
LED
-2x dlouze stiskněte vybrané tlačítko vysilače. Přijí-
mač se automaticky přepne do stavu odměru času.
Signalizováno LED REC a blikáním LED A nebo LED
B (LED A signalizuje nastavování vteřin LED B nasta-
vování minut).
- Krátkými stisky tlačítka PROG nastavte
podle pomocné tabulky požadovanou
hodnotu času.
- Zvolený časový úsek potvrďte dlouhým
stiskem tlačítka PROG.
- Současné blikání LED A a B
správnost zápisu.
D) Mazání všech vysílačů z paměti přijímače
- Stiskněte tlačítko PROG na dobu delší, než 10 s.
- Prázdná paměť je signalizována blikáním LED NO CODE
E) Mazání jednoho vysílače
- 1× dlouze stiskněte tlačítko PROG .Signalizuje LED A a B.
- Krátkým stiskem tlačítka PROG nastavte funkci
- 2× stiskněte tlačítko vysílače které chcete vymazat.
- Současné bliknutí LED A a B potvrdí vymazání tlačítka
z paměti přijímače.
ENIKA.CZ s.r.o. tímto prohlašuje, že tento Rx2 N je ve shodě
se základními požadavky a dalšími příslušnými ustanoveními
směrnice 1999/5/ES.
Obr. 2a, Fig. 2a
Obr. 2b, Fig. 2b
Technická data / Technical data
Počet kanálů / Number of channels:
Napájení / Power supply:
Výstupní napětí / Output voltage (Rx2 N):
Maximální spínaný výkon / Output power:
Spínací prvek / Switching element:
Stupeň krytí / Protection:
Provozní teplota / Operating temperature:
Vnější rozměry / Outside dimensions:
Hmotnost / Weight:
potvrdí
Připojovací svorky / Treminal blocks:
Provozní kmitočet / Frequency:
Dosah / Range:
Počet kódů / Number of codes:
Počet kódů v paměti / Codes in memory:
Maximální proud pro oba kanály nesmí překročit 16 A!
Maximal current for both channels must not exceed 16 A!
Na zařízení není dovoleno provádět dodatečné technické úpravy!
It is forbiden to do any technical modifikations on the device!
Přijímač nelze použít jako bezpečnostní stop tlačítko!
It is impossible to use this receiver as safety stop button!
Zařízení lze provozovat na základě aktuálního VO–R/10/. (viz www.ctu.cz) a za
podmínek v něm uvedených.
Obr. 1, Fig. 1
Tab. 1
Rx2 N
2
230 V ±10 % 50 Hz
230 V
2300 W (klasické žárovky, síťové
halogeny / classic
lights,halogen lamps )
1750 VA ( 12V halogeny
s transformátorem + el. před-
řadníky / 12Vhalogen with trans-
former + balast )
500 VA / 64µF (zářivky / flu-
orescent lamps)
relé / relay
IP 20 podle ČSN EN 60529
-10  + 55 °C
162/146× 40× 30 mm
120 g
max. 2,5 mm 2
433,92 MHz
30 m
2
24
max. 254
