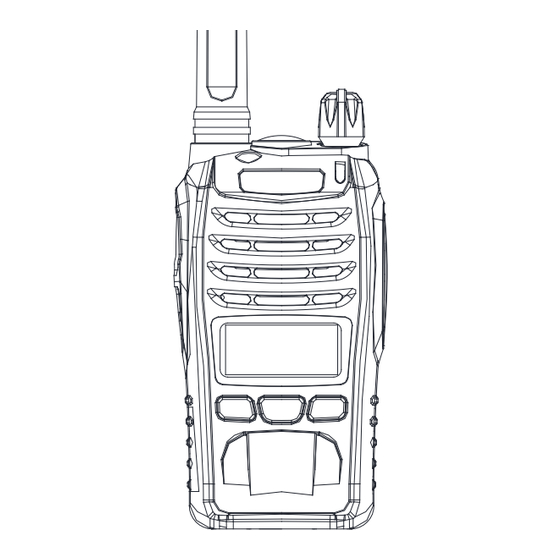

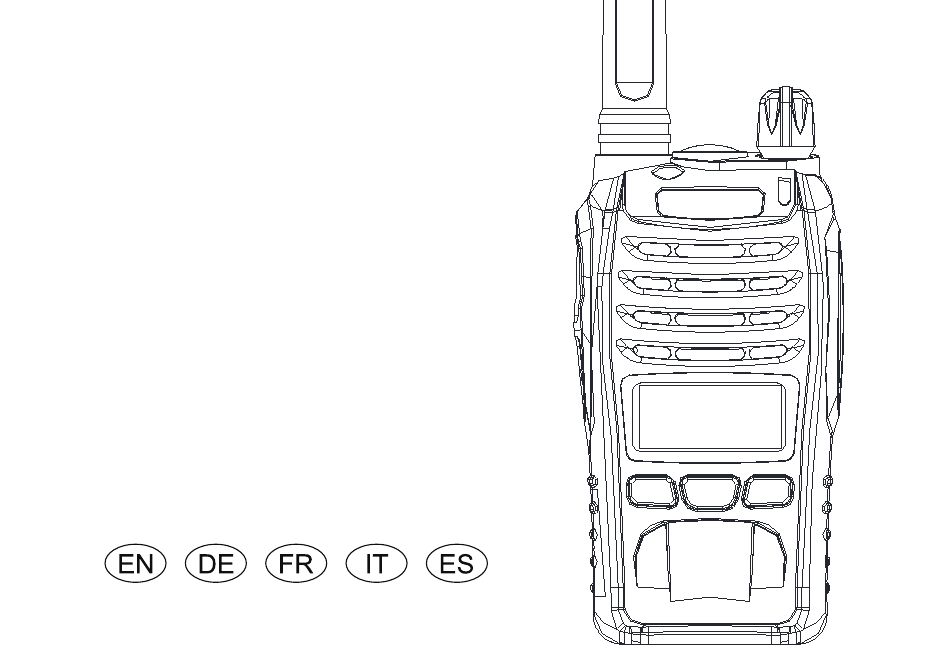

- Page 1 BF-88E SERIES TWO WAY RADIO OWNER’S MANUAL...
-
Page 2: Programming Software (Optional)
-English Thanks for choosing BAOFENG! BF-88E is a FM two-way radio transceiver suitable for use in the 446 private mobile radio service (PMR446). This is a license exempt service, but restrictions of use may apply in some Non-EU countries. For further information, we suggest you look at the “Restrictions on the use”... -
Page 3: Frequency Chart
Frequency Chart Freq. (MHz) Freq. (MHz) Freq. (MHz) Freq. (MHz) 446.00625 446.05625 446.10625 446.15625 446.01875 446.06875 446.11875 446.16875 446.03125 446.08125 446.13125 446.18125 446.04375 446.09375 446.14375 446.19375 Main characteristics • PMR446 Transceiver • Output power: ≤ 500mW ERP • Channel spacing: 12.5 KHz •... -
Page 4: Main Controls And Parts Of The Radio
Main controls and parts of the radio 1. Antenna 2. Encoder: rotate clockwise or counter-clockwise to select the desired channel 3. Power/volume knob-turn clockwise to power on and increase the volume level. Turn counter-clockwise to decrease the volume level and power off. 4. - Page 5 Only one user at a time can talk during radio communications. Therefore, it is important not to transmit when you are receiving a communication and use the transmission mode sparingly to allow other users to talk. Transmission consumes a significant amount of energy and should therefore be used sparingly to prolong the battery life. If you are unable to contact a station that you have no problems in receiving, the station may be using CTCSS tones or DCS codes.
-
Page 6: Maintenance
• Do not transmit without antenna. EU Declaration of Conformity Baofeng and Pofung hereby declares that the radio equipment type listed in Technical Specifications is in compliance with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following link: http://www.pofung.cn/download.asp?EnBigClassName=EU%20DOC. -
Page 7: Technical Specifications
Technical Specifications General Part Frequency Range 446.00625- 446.19375 MHz (PMR446) Channels 16 PMR446 (8+8 preprogrammed) Working temperature -10℃ to +40℃ Operation Voltage DC 3.7 V ±10% Operation Mode Simplex Dimensions 168mm×57mm×34.5mm (without Antenna) Weight 150g (Battery pack included) Antenna Impedance 50ohm Category Transmitter Part... -
Page 8: Manuel Utilisateur
Manuel utilisateur -Français Merci d'avoir choisi BAOFENG! Le BF-88E est un émetteur-récepteur radio FM bidirectionnel pouvant être utilisé dans le service de radio mobile privé 446 (PMR446). Il s'agit d'un service sans licence, mais des restrictions d'utilisation peuvent s'appliquer dans certains pays hors UE. Pour plus d'informations, nous vous suggérons de consulter la charte « Restrictions d'utilisation ». -
Page 9: Principales Caractéristiques
Tableau de fréquences Canal Fréq. (MHz) Canal Fréq. (MHz) Canal Fréq. (MHz) Canal Fréq. (MHz) 446.00625 446.05625 446.10625 446.15625 446.01875 446.06875 446.11875 446.16875 446.03125 446.08125 446.13125 446.18125 446.04375 446.09375 446.14375 446.19375 Principales caractéristiques • Emetteur-récepteur PMR446 • Puissance de sortie: ≤ 500mW ERP •... - Page 10 Commandes principales et elements de la radio Antenne Dispositif de codage: tourner dans le sens ou dans le sens contraire des aiguilles d’une montre pour sélectionner le canal souhaité Bouton d’allumage/de volume: tourner dans le sens des aiguilles d’une montre pour allumer l’appareil et augmenter le volume.
- Page 11 Transmission Pour communiquer, toutes les radios présentes dans votre groupe doivent être réglées sur le même canal. Appuyer brièvement sur la Touche de fonction 1 pour activer la fonction Moniteur afin de vérifier que la fréquence n’est pas occupée, puis appuyer sur la touche PTT. Relâcher la touche PTT pour recevoir. Un seul utilisateur peut parler durant les communications radio.
-
Page 12: Déclaration De Conformité
Déclaration de conformité Baofeng et Pofung déclarent par la présente que le type d'équipement radio répertorié dans les spécifications techniques est conforme à la directive 2014/53/EU. Le texte intégral de la déclaration de conformité de l'UE est disponible sur le lien suivant: http://www.pofung.cn/download.asp?EnBigClassName=EU%20DOC. -
Page 13: Spécifications Techniques
Spécifications techniques Généralités Gamme de fréquences 446.00625- 446.19375 MHz (PMR446) Canaux 16 PMR446 (8+8 pré-configuré) Température de fonctionnement -10℃ / +40℃ Tension de fonctionnement 3.7V Mode de fonctionnement Simplex Dimensions 150x55x27 mm Poids 157g (pack batterie inclus) Impédance de l'antenne 50 Ω... -
Page 14: Contenido Del Paquete
-Español ¡Gracias por elegir BAOFENG! BF-88E es un transceptor de radio bidireccional FM adecuado para su uso en el servicio de radio móvil privado 446 (PMR446). Este es un servicio exento de licencia, pero pueden aplicarse restricciones de uso en algunos paí... -
Page 15: Características Principales
Caracterí sticas principales • Transceptor pmr446 • Potencia de salida: ≤ 500mW ERP • Espaciado entre canales: 12.5 KHz • Exploración de canales • Sintonización vocal • Battery Save • Secrafonía • Squelch • Linterna Mantenimiento Su BF-88E ha sido diseñado para disfrutarlo durante muchos años. Para ello, siga estas indicaciones básicas: •... - Page 16 Partes y mandos de la radio 1. Antena 2. Selector: gire en sentido horario o antihorario para seleccional el canal deseado 3. Mando encendido/apagado/volumen: gire en sentido de las agujas del reloj para encender la radio y aumentar el volumen. Gire en sentido contrario para bajar el volumen y apagar la radio.
- Page 17 Transmisión Para comunicarse, todas las radios del grupo deben estar sintonizadas en el mismo canal. Mantenga pulsada brevemente la tecla Funciòn1 para activar el Monitor y asegurarse de que el canal está libre y luego pulse PTT. Suelte el PTT para recibir. En una comunicación ví...
-
Page 18: Declaración De Conformidad
Declaración de conformidad Baofeng y Pofung declaran por la presente que el tipo de equipo de radio que figura en las Especificaciones técnicas cumple con la Directiva 2014/53 / EU. El texto completo de la Declaración de conformidad de la UE está disponible en el siguiente enlace: http://www.pofung.cn/download.asp?EnBigClassName=EU%20DOC. -
Page 19: Especificaciones Técnicas
Especificaciones Técnicas General Rango de frecuencias 446.00625- 446.19375 MHz (PMR446) Canales 16 PMR446 (8 + 8 preprogramados) Temperatura de trabajo -10℃ / +40℃ Alimentación 3.7V Modo operativo Simplex Dimensiones 168mm×57mm×34.5mm (sin antena) Peso 150 g (incluí da baterí a) Impedancia Antena 50 Ω... - Page 20 Benutzerhandbuch -Deutsch Danke, dass Sie sich für BAOFENG entschieden haben! BF-88E ist ein FM-Zweiwege-Funkgerät, das für den Einsatz im privaten Mobilfunkdienst 446 (PMR446) geeignet ist. Dies ist ein lizenzfreier Dienst, aber in einigen Nicht-EU-Ländern können Nutzungseinschränkungen gelten. Für weitere Informationen empfehlen wir Ihnen, sich die Tabelle „Nutzungsbeschränkungen“...
-
Page 21: Akku Aufladen
Frequenztabelle Kan. Freq. (MHz) Kan. Freq. (MHz) Kan. Freq. (MHz) Kan. Freq. (MHz) 446.00625 446.05625 446.10625 446.15625 446.01875 446.06875 446.11875 446.16875 446.03125 446.08125 446.13125 446.18125 446.04375 446.09375 446.14375 446.19375 Eigenschaften • PMR446 Handfunkgerät • Ausgangsleistung: ≤ 500mW ERP • Kanalraster: 12.5 kHz •... - Page 22 Hauptbedienelemente und Aufbau des Funkgeräts 1. Antenne 2. Encoder (Kodierungseinrichtung): Zum Wählen des gewünschten Kanals im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen. 3. Power/Volume – Zum Einschalten und zum Erhöhen der Lautstärke im Uhrzeigersinn drehen, bzw. zum Ausschalten und zum Verringern der Lautstärke gegen den Uhrzeigersinn drehen.
- Page 23 Um sicherzustellen, dass die Frequenz nicht belegt ist, drücken Sie kurz die Funktionstaste 1 zum Aktivieren der Monitor-Funktion. Anschließend drücken Sie die PTT-Taste. Zum Empfangen lassen Sie die PTT-Taste los. Während der Funkkommunikation kann nur ein Benutzer gleichzeitig sprechen. Daher ist es wichtig, nicht zu senden, wenn Sie einen Funkspruch erhalten und verwenden Sie den Sendemodus möglichst sparsam, damit andere Benutzer die Sendefunktion auch nutzen können.
-
Page 24: Wartung
• Nicht ohne Antenne in den Sendemodus gehen. Konformitätserklärung Hiermit erklärt Baofeng und Pofung, dass der in den Technischen Spezifikationen aufgeführte Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter folgendem Link: http://www.pofung.cn/download.asp?EnBigClassName=EU%20DOC. Ü ber Ihren örtlichen Baofeng-Helpdesk, Ihren Händler, bei dem Sie dieses Radio gekauft haben, oder senden Sie eine E-Mail an wangjianhui@baofengradio.com. -
Page 25: Technische Daten
Technische Daten Allgemein Frequenzbereich 446,00625- 446,19375 MHz (PMR446) Kanäle 16 PMR446 (8+8 voreingestellt) Betriebstemperatur -10° bis+40° C Betriebsspannung 3.7V Betriebsart Simplex Abmessungen 168mm×57mm×34.5mm (ohne Antenne) Gewicht 150g (einschließlich Akkupack) Antennenimpedanz 50Ω Kategorie Sender Frequenzstabilität ±2.5 PPM Sendeleistung ≤ 500 mW ERP Max. -
Page 26: Contenuto Della Confezione
Manuale utente -Italiano Grazie per aver scelto BAOFENG! BF-88E è un ricetrasmettitore radio ricetrasmittente FM adatto per l'uso nel servizio radiomobile privato 446 (PMR446). Questo è un servizio esente da licenza, ma in alcuni paesi non UE potrebbero essere applicate restrizioni d'uso. Per maggiori informazioni vi suggeriamo di consultare la tabella “Restrizioni d'uso”. -
Page 27: Caratteristiche Principali
Tabella delle frequenze Can. Freq. (MHz) Can. Freq. (MHz) Can. Freq. (MHz) Can. Freq. (MHz) 446.00625 446.05625 446.10625 446.15625 446.01875 446.06875 446.11875 446.16875 446.03125 446.08125 446.13125 446.18125 446.04375 446.09375 446.14375 446.19375 Caratteristiche principali • Ricetrasmettitore PMR446 • Potenza d’uscita: ≤500mW ERP •... - Page 28 Descrizione delle parti della radio 1. Antenna 2. Encoder: ruotare in senso orario e antiorario per selezionare il canale desiderato. 3. Manopola accensione/spegnimento/volume (PWR/VOL): Girare in senso orario per accendere l’apparato e incrementare il volume, mentre in senso antiorario per spegnere l’apparato e diminuire il volume.
- Page 29 Trasmettere Per comunicare con altre radio, è necessario che tutte siano sintonizzate sullo stesso canale. Premere brevemente il tasto Funzione 1 per controllare attraverso la funzione Monitor che la frequenza non sia occupata e premete il tasto PTT. Parlare con un tono di voce normale nel microfono. Per ricevere, rilasciare il pulsante PTT.
-
Page 30: Dichiarazione Di Conformità
• Non trasmettete senza antenna. Dichiarazione di conformità Baofeng e Pofung dichiarano con la presente che il tipo di apparecchiatura radio elencato nelle Specifiche Tecniche è conforme alla Direttiva 2014/53/EU. Il testo completo della Dichiarazione di Conformità UE è disponibile al seguente link: http://www.pofung.cn/download.asp?EnBigClassName=EU%20DOC. -
Page 31: Specifiche Tecniche
Specifiche tecniche Generali Frequenza 446.00625- 446.19375 MHz (PMR446) Canali 16 PMR446 (8+8 pre-programmati) Temperatura operativa -10°+40° Tensione d’alimentazione 3.7V Modo operativo Simplex Dimensioni 168mm×57mm×34.5mm (Antenna esclusa) Peso 150g (Batteria inclusa) Impedenza Antenna 50Ω Categoria Trasmettitore Stabilità di frequenza ±2.5PPM Potenza d’uscita ≤500mW ERP Deviazione massima frequenza ≤2,5KHz... - Page 32 ATTENTION: conditions of use! The band of frequencies on which this device operates is administrated by limitations and/or permissions for their usage. Consequently, in the EU Countries mentioned in the sheet, operators must consult the entrusted authorities. In particular, they must possess a license or a frequency assigned to them by their respective competent authority.
- Page 33 INFORMAZIONE AGLI UTENTI: Ai sensi dell’art. 13 del decreto legislativo 25 luglio 2005, n.151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”. Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
- Page 34 especializados. En estos centros, los materiales se dividirá n en base a sus caracterí sticas y será n reciclados, para así poder contribuir de manera importante a la protecció n y conservació n del medio ambiente. Tous les articles pré sentant ce symbole sur le corps, l'emballage ou le manuel d'utilisation de celui-ci ne doivent pas ê tre jeté s dans des poubelles normales mais ê...
- Page 35 Disclaimer The accuracy and completeness of the contents are sought in the process of compilation, but we do not bear any responsibility for the possible errors or omissions. With the continuous development of technology, we reserve the right to change the design and specification of the product without notice. No copy, modification, translation and dissemination of this handbook may be made in any form without the prior written authorization of our department.
