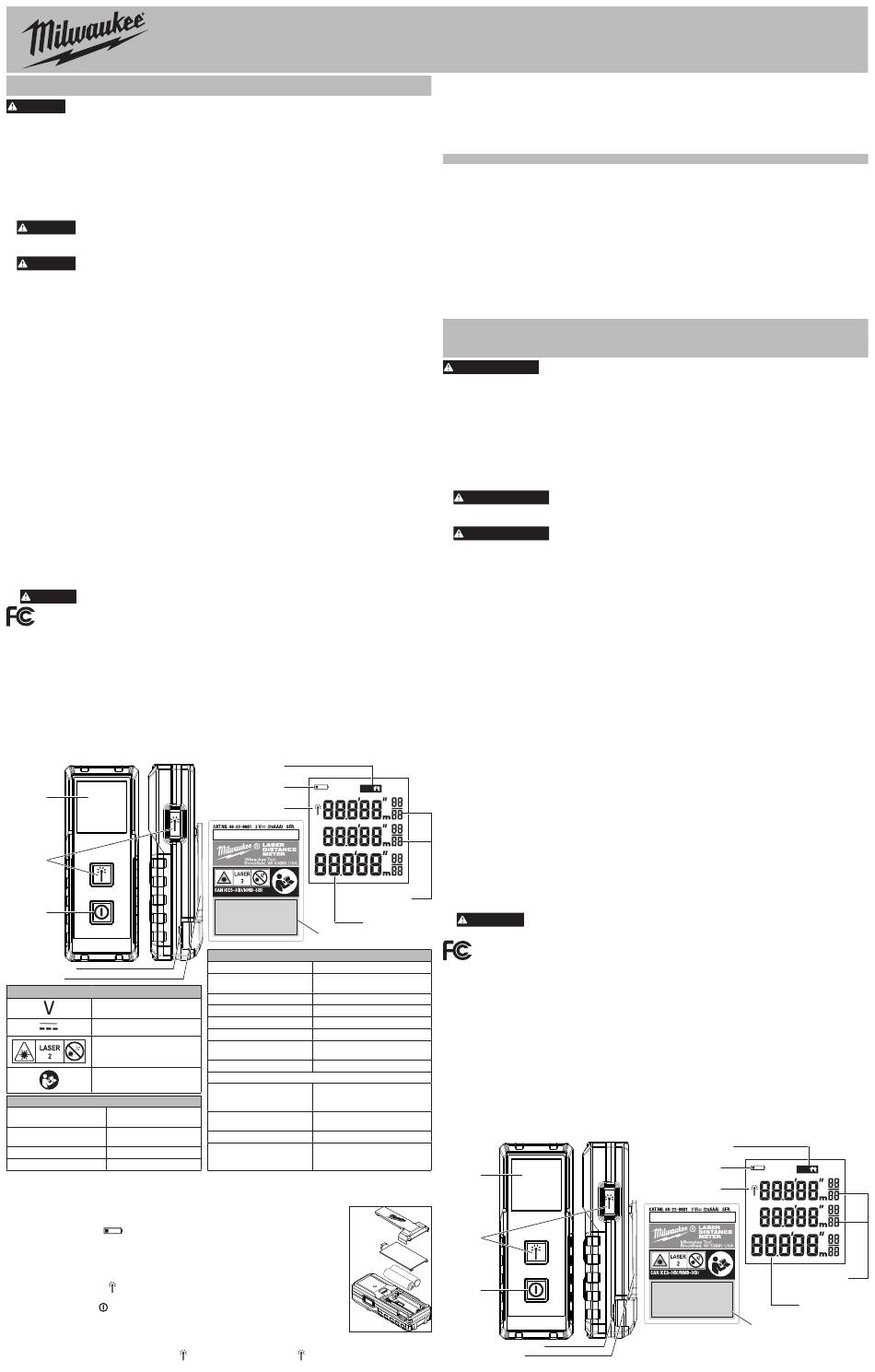

Milwaukee 48-22-9801 Manual

IMPORTANT SAFETY INSTRUCTIONS
READ AND UNDERSTAND ALL INSTRUCTIONS.
WARNING
listed below, may result in electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
1. SAVE THESE INSTRUCTIONS - THIS OPERATOR'S MANUAL CONTAINS IMPORTANT SAFETY AND
OPERATING INSTRUCTIONS.
2. DO NOT ALLOW PERSONS UNFAMILIAR WITH THE APPLIANCE, THESE SAFETY INSTRUCTIONS,
AND THE TOOL'S OPERATORS MANUAL TO OPERATE THE TOOL. This appliance can be dangerous
in the hands of untrained users.
3. DO NOT OVERREACH. KEEP PROPER FOOTING AND BALANCE AT ALL TIMES. This enables better control
of the appliance in unexpected situations.
4. ENSURE ADEQUATE SAFEGUARDS AT THE WORK SITE (e.g. surveying site when measuring on roads,
construction sites, etc.)
5. THE DEVICE PRODUCES VISIBLE LASER BEAMS, WHICH ARE EMITTED FROM THE AP-
WARNING
PLIANCE. THIS DEVICE IS A CLASS 2 LASER PRODUCT AND COMPLIES WITH 21 CFR
1040.10 AND 1040.11 EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED. 3., AS DESCRIBED IN LASER
NOTICE NO. 56, DATED MAY 8, 2019.
6. TO REDUCE THE RISK OF INJURY OR TEMPORARY EFFECTS ON VISION, DO NOT LOOK
WARNING
DIRECTLY INTO THE LASER WHEN IT IS ON.
7. LASER LIGHT - DO NOT STARE INTO BEAMS OR VIEW DIRECTLY WITH OPTICAL INSTRUMENTS. Do
not point laser light at others. Laser light can cause eye damage.
8. AVOID DANGEROUS ENVIRONMENTS. Do not use in rain, snow, damp or wet locations. Do not use in the
presence of explosive atmospheres (gaseous fumes, dust or flammable materials).
9. MAINTAIN TOOLS. IF DAMAGED, HAVE THE TOOL REPAIRED BEFORE USE. Accidents may be caused
by poorly maintained tools.
10. USE TOOLS ONLY WITH SPECIFICALLY DESIGNATED ACCESSORIES. Use of any other accessories may
create risk of injury.
11. THIS TOOL IS DESIGNED TO BE POWERED BY 2 -AAA BATTERIES PROPERLY INSERTED INTO THE
TOOL. Do not attempt to use with any other voltage or power supply.
12. DO NOT LEAVE BATTERIES WITHIN THE REACH OF CHILDREN.
13. DO NOT MIX NEW AND USED BATTERIES.
14. 1DO NOT MIX BRANDS (OR TYPES WITHIN BRANDS) OF BATTERIES.
15. DO NOT MIX RECHARGEABLE AND NON-RECHARGEABLE BATTERIES.
16. INSTALL BATTERIES ACCORDING TO POLARITY (+ / -) DIAGRAMS.
17. PROPERLY DISPOSE OF USED BATTERIES IMMEDIATELY.
18. DO NOT INCINERATE OR DISMANTLE BATTERIES.
19. UNDER ABUSIVE CONDITIONS, LIQUID MAY BE EJECTED FROM THE BATTERY, AVOID CONTACT. IF
CONTACT ACCIDENTALLY OCCURS, FLUSH WITH WATER. IF LIQUID CONTACTS EYES, ADDITIONALLY
SEEK MEDICAL HELP. Liquid ejected from the battery may cause irritation or burns.
20. WATCH OUT FOR ERRONEOUS MEASUREMENTS IF THE TOOL IS DEFECTIVE OR IF IT HAS BEEN
DROPPED, MISUSED OR MODIFIED.
21. CARRY OUT PERIODIC TESTS MEASUREMENTS. Particularly after the tool has been subject to abnormal
use, and before, during and after important measurements. Test on known distance before use, to make sure
that equipment is functioning correctly.
22. DO NOT DISPOSE OF TOOL OR BATTERIES TOGETHER WITH HOUSEHOLD WATER MATERIAL!
Appliance and batteries that have reached the end of their life must be collected separately and returned to an
environmentally compatible recycling facility.
23. HAVE YOUR TOOL SERVICED BY A QUALIFIED REPAIR PERSON USING ONLY IDENTICAL REPLACE-
MENT PARTS. This will ensure that the safety of the tool is maintained.
24. MAINTAIN LABELS AND NAMEPLATES. These carry important information. If unreadable or missing, contact
a MILWAUKEE service facility for a replacement.
25. THE DEVICE CONFORMS TO THE MOST STRINGENT REQUIREMENTS OF THE RELEVANT ELEC-
TROMAGNETIC COMPATIBILITY (EMC) STANDARDS AND REGULATIONS. Yet, the possibility of causing
interference in other devices cannot be totally excluded.
26. USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURES OTHER
CAUTION
THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE.
Federal Communications Commission
Pursuant to part 15.21 of the FCC Rules, you are cautioned that changes or modifications not ex-
pressly approved by the party responsible for compliance could void your authority to operate the product.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the interference
by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
READ AND SAVE ALL INSTRUCTIONS FOR FUTURE REFERENCE
Display
Measure
On / Off
Belt Clip Detent
Belt Clip
Symbology
Volts
Direct Current
Laser Radiation
Do Not Stare Into Beam
Class 2 Laser Product
Read Operator's Manual
Distance Measurement
Typical measuring
tolerance* ± 3.0 mm / 0.125 in **
Maximum measuring
tolerance*** ± 7.0 mm / 0.25 in **
Typical range 20 m / 65 ft
Smallest unit displayed 1 mm / 0,001 m
* Applies for 100% target reflectivity (white painted wall), low background illumination, 25ºC
** An additional tolerance of 0.05 mm/m should be taken into account.
*** Applies to targets with lower reflectivity, high background illumination, or temperatures approaching the lower/upper limit.
Changing Batteries
Only use alkaline batteries. Do not use zinc-carbon batteries. If the meter will not be used
for a long time, remove the batteries as a protection against corrosion. Change batteries
when the battery symbol begins flashing. To change the batteries:
1. Unsnap the belt clip from the meter using the belt clip detent.
2. Press in the tab and lift out the battery door.
3. Insert two AAA batteries according to the polarity marked in the compartment.
4. Install the battery door and belt clip.
Selecting Units
Press the measure button for 2 seconds to toggle between feet and meters.
Turning ON/OFF
Press the power button to turn the meter on and off.
The backlight turns off after 120 seconds of inactivity; press any button to turn back on.
The meter will turn off after 180 seconds of inactivity.
Measuring
To take a measurement, turn on the meter and point the laser at the target. A live reading is displayed. To freeze
the measurement, press the measure button
ing. The previous measurements are moved up into the history fields.
Cat. No. / No de cat.
48-22-9801
Failure to follow all instructions
Max Range
Low Battery
Indicator
Laser Active
Indicator
IEC 60825-1:2014 P <1mW @ 640-660nm
AVG
Complies with 21 CFR 1040.10 and 1040.11
except for conformance with IEC 60825-1
Ed.3., as described in Laser Notice No.56,
dated May 8, 2019.
Nameplate
Specifications
Cat. No. 48-22-9801
Voltage 3 V DC (2xAAA)
(IEC/ANSI LR03/24A)
Laser Class 2
Laser Power P <1mW
AVG
Emitted Wavelength 640-660nm
Altitude 6561 ft (2000 m)
Ingress Protection
Rating IP54
Pollution Degree 2
For Indoor Use Only
Relative Humidity 80% for up to 88°F (32°C)
decreasing linearly to 50%
at 104°F (40°C)
Electromagnetic
Compliance Certification FCC 15B, CAN ICES-003B
Laser Certification IEC 60825-1:2014 3rd Ed.
Temperature range:
Storage -10° to 60°C / -14° to 140°F
Operation 0° to 40°C / 32° to 104°F
2 x AAA
. Press the measure button again to begin another live read-
LASER DISTANCE METER
APPAREIL DE MESURE DE LA DISTANCE AU LASER
TELÉMETRO LÁSER
NOTE: On some target surfaces: Measuring errors can occur when measuring on some target surfaces, such
as colourless liquids, glass, Styrofoam or semi-permeable surfaces or when aiming at high gloss surfaces.
Error Message
If the error code 500 appears on the display, turn the meter off and back on. If the problem continues, return the
tool to the nearest service center for inspection.
Care
• Clean the tool with a damp, soft cloth.
• Never use aggressive cleaning agents or solvents.
Every MILWAUKEE Laser Distance Meter (model nos. 48-22-9801, -9802, and -9803) is warranted to the original purchaser from an authorized
MILWAUKEE distributor only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or
replace any part on this meter which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period
of three (3) years* after the date of purchase unless otherwise notes. Return of the meter to a MILWAUKEE factory Service Center, freight
prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not apply
to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel,
misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.
*Alkaline batteries that ship with the Laser Distance Meter is not warranted by MILWAUKEE.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-
TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE
OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF
PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO
THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER
EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WAR-
RANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE
OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE
DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON
HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU
SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
INSTRUCTIONS IMPORTANTES
CONCERNANT LA SÉCURITÉ
AVERTISSEMENT
incendie et des blessures graves.
CONSERVER CES INSTRUCTIONS.
1. CONSERVER CES INSTRUCTIONS – CE MANUEL D'UTILISATION CONTIENT DES INSTRUCTIONS IM-
PORTANTES DE SÉCURITÉ ET DE FONCTIONNEMENT.
2. NE PAS PERMETTRE AUX PERSONNES NON FAMILIARISÉES AVEC L'APPAREIL, AVEC CES IN-
STRUCTIONS DE SÉCURITÉ ET LE MANUEL D'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.
L'appareil peut être dangereux dans les mains d'utilisateurs novices.
3. NE PAS TRAVAILLER HORS DE PORTÉE. TOUJOURS SE TENIR BIEN CAMPÉ ET EN ÉQUILIBRE. Une
bonne stabilité procure un meilleur contrôle de l'appareil en cas d'imprévus.
4. S'ASSURER QUE TOUS LES MÉCANISMES DE PROTECTION ADÉQUATS SONT APPLIQUÉS AU SITE DE
TRAVAIL (par ex. la surveillance du site en mesurant les routes, les sites de construction, etc.
5.
AVERTISSEMENT
CONFORME AUX NORMES 21 CFR 1040.10 ET 1040.11, SAUF LA CONFORMITÉ À LA NORME IEC 60825-
1 ED. 3., TEL QUE DÉCRIT DANS LA NOTICE DU LASER NO 56 DU 8 MAI 2019.
6.
AVERTISSEMENT
EST ALLUMÉ.
7. LAMPE LASER – NE PAS FIXER DIRECTEMENT LE FAISCEAU OU L'EXAMINER DIRECTEMENT AU MOYEN
D'INSTRUMENTS D'OPTIQUE. Ne pas diriger la lampe laser vers les autres personnes. La lampe laser peut
provoquer des lésions oculaires.
8. ÉVITER LES ENVIRONNEMENTS DANGEREUX. Ne pas exposer l'appareil à la pluie ou à la neige et ne pas
l'utiliser dans un endroit humide ou mouillé. Ne pas utiliser l'appareil dans un endroit propice aux explosifs (fumées
gazeuses, poussières ou matériaux inflammables).
9. ENTRETIEN DES OUTILS. EN CAS DE DOMMAGES, FAIRE RÉPARER L'OUTIL AVANT L'UTILISATION.
Des accidents peuvent être causés par des outils mal entretenus.
10. UTILISER LES OUTILS UNIQUEMENT AVEC LES ACCESSOIRES RECOMMANDÉS. L'usage de tout
autre accessoire peut créer un risque de blessure.
11. CET OUTIL FONCTIONNE AVEC 2 PILES AAA QUI DOIVENT ÊTRE INSTALLÉES CORRECTEMENT
DANS L'OUTIL. Ne pas tenter d'utiliser cet outil avec une autre tension.
12. NE PAS LAISSER LES PILES À LA PORTÉE DES ENFANTS.
13. NE PAS MÉLANGER DES PILES NEUVES ET USÉES.
14. NE PAS MÉLANGER DES PILES DE MARQUES DIFFÉRENTES (OU DES PILES DE MÊME MARQUE,
MAIS DE TYPES DIFFÉRENTS).
15. NE PAS MÉLANGER DES PILES RECHARGEABLES ET NON RECHARGEABLES.
16. INSTALLER LES PILES EN RESPECTANT LA POLARITÉ (+ ET -) INDIQUÉE.
17. SE DÉBARRASSER ADÉQUATEMENT ET IMMÉDIATEMENT DES PILES USÉES.
18. NE PAS BRÛLER OU DÉMONTER LES PILES.
19. ÉVITER TOUT CONTACT AVEC LE LIQUIDE POUVANT ÊTRE ÉJECTÉ DE LA BATTERIE EN CAS
DE MANUTENTION ABUSIVE. EN CAS DE CONTACT ACCIDENTEL, RINCER IMMÉDIATEMENT LES
PARTIES ATTEINTES AVEC DE L'EAU. SI LE LIQUIDE ENTRE EN CONTACT AVEC LES YEUX, CON-
SULTER UN MÉDECIN. Le liquide éjecté des piles peut causer des irritations ou des brûlures.
20. FAIRE ATTENTION AUX MESURES ERRONÉES SI L'APPAREIL EST DÉFECTUEUX OU S'IL EST
TOMBÉ, MAL UTILISÉ OU MODIFIÉ.
21. EFFECTUER DES MESURES D'ESSAI DE FAÇON PÉRIODIQUE. Particulièrement après une utilisa-
65
tion anormale, et avant, pendant et après avoir effectués des mesures importantes. Pour vous assurer que
l'équipement fonctionne correctement, faire un test de distance avec une pièce de mesure connue.
22. NE PAS JETER L'APPAREIL OU LES BATTERIES AVEC LES DÉCHETS DE VOTRE FOYER! L'appareil
et les piles qui ont atteint la fin de leur durée de vie utile doivent être ramassés séparément et retournés à une
installation de recyclage écologique.
23. LA RÉPARATION DE L'OUTIL DOIT ÊTRE CONFIÉE À UN TECHNICIEN QUALIFIÉ, UTILISANT EXCLU-
SIVEMENT DES PIÈCES IDENTIQUES À CELLES D'ORIGINE. Le maintien de la sûreté de l'outil sera ainsi assuré.
24. MAINTENIR EN ÉTAT LES ÉTIQUETTES ET LES PLAQUES SIGNALÉTIQUES. Des informations im-
portantes y figurent. Si elles deviennent illisibles ou manquantes, contacter un centre de services et d'entretien
MILWAUKEE pour un remplacement.
25. LE DISPOSITIF SE CONFORME AUX EXIGENCES STRICTES DES RÉGLEMENTATIONS ET DES NOR-
Measurement
MES RELATIVES À LA COMPATIBILITÉ ÉLECTROMAGNÉTIQUE. Cependant, la possibilité de causer des
History
interférences avec d'autres dispositifs ne peut pas être totalement exclue.
26.
Current
ATTENTION
Measurement
RADIATIONS DANGEREUX.
Federal Communications Commission
D'après la section 15.21 du Règlement de la FCC, vous êtes prévenu que tout changement et
toute modification qui n'est pas approuvé explicitement par la partie responsable de conformité annulera
votre droit d'opérer le produit.
Après avoir effectué un essai à l'équipement, il a été déterminé que celui-ci est conforme aux normes
relatives à un appareil numérique de classe B, selon la partie 15 du règlement de la FCC. Ces limites sont
conçues pour assurer une protection raisonnable contre les perturbations nuisibles dans une installation
résidentielle. Cet équipement produit, utilise et peut irradier une énergie haute fréquence et, s'il n'est pas
installé conformément aux présentes instructions, peut causer le brouillage des communications radio.
Toutefois, il n'existe aucune garantie que le brouillage ne se produira pas dans une installation donnée. Si
cet équipement cause du brouillage de la réception d'émissions de radio ou de télévision, ce qui peut être
déterminé en l'éteignant et en le rallumant, il est conseillé que l'utilisateur essaie de corriger le problème
en prenant l'une ou plusieurs des mesures suivantes :
•Réorientation ou réinstallation de l'antenne réceptrice.
•Augmentation de la distance entre l'équipement et le récepteur.
•Branchement de l'équipement à une prise se trouvant sur un circuit autre que celui sur lequel le récepteur
est branché.
•Consulter le concessionnaire ou un technicien radio/TV qualifié pour obtenir de l'aide.
LIRE ET CONSERVER TOUTES LES INSTRUCTIONS
Écran
Mesure
Marche /
Arrêt
Cran de clip de ceinture
Clip de ceinture
• Never immerse the device in water.
LIMITED WARRANTY
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS. Le
non-respect des instructions ci-dessous peut entraîner un choc électrique, un
LE DISPOSITIF PRODUIT DES FAISCEAUX DE LASER VISIBLES, QUI SONT ÉMIS
DE L'APPAREIL. CET APPAREIL EST UN PRODUIT LASER DE CLASSE 2 ÉTANT
AFIN DE MINIMISER LE RISQUE DE BLESSURES OU D'EFFETS TEMPORAIRES
DE VISION, NE PAS REGARDER DIRECTEMENT DANS LE LASER LORSQU'IL
L'UTILISATION DE RÉGLAGES OU PROCÉDURES AUTRES QUE CEUX INDIQUÉS
DANS LES PRÉSENTES POURRAIT PRODUIRE UN NIVEAU D'EXPOSITION AUX
POUR RÉFÉRENCE ULTÉRIEURE.
Portée maximale
Témoin de
pile faible
Actif indicateur
de laser
IEC 60825-1:2014 P
AVG
Complies with 21 CFR 1040.10 and 1040.11
except for conformance with IEC 60825-1
Ed.3., as described in Laser Notice No.56,
dated May 8, 2019.
65
Mesure de
l'historique
<1mW @ 640-660nm
Mesure de
courant
Plaque signalétique
