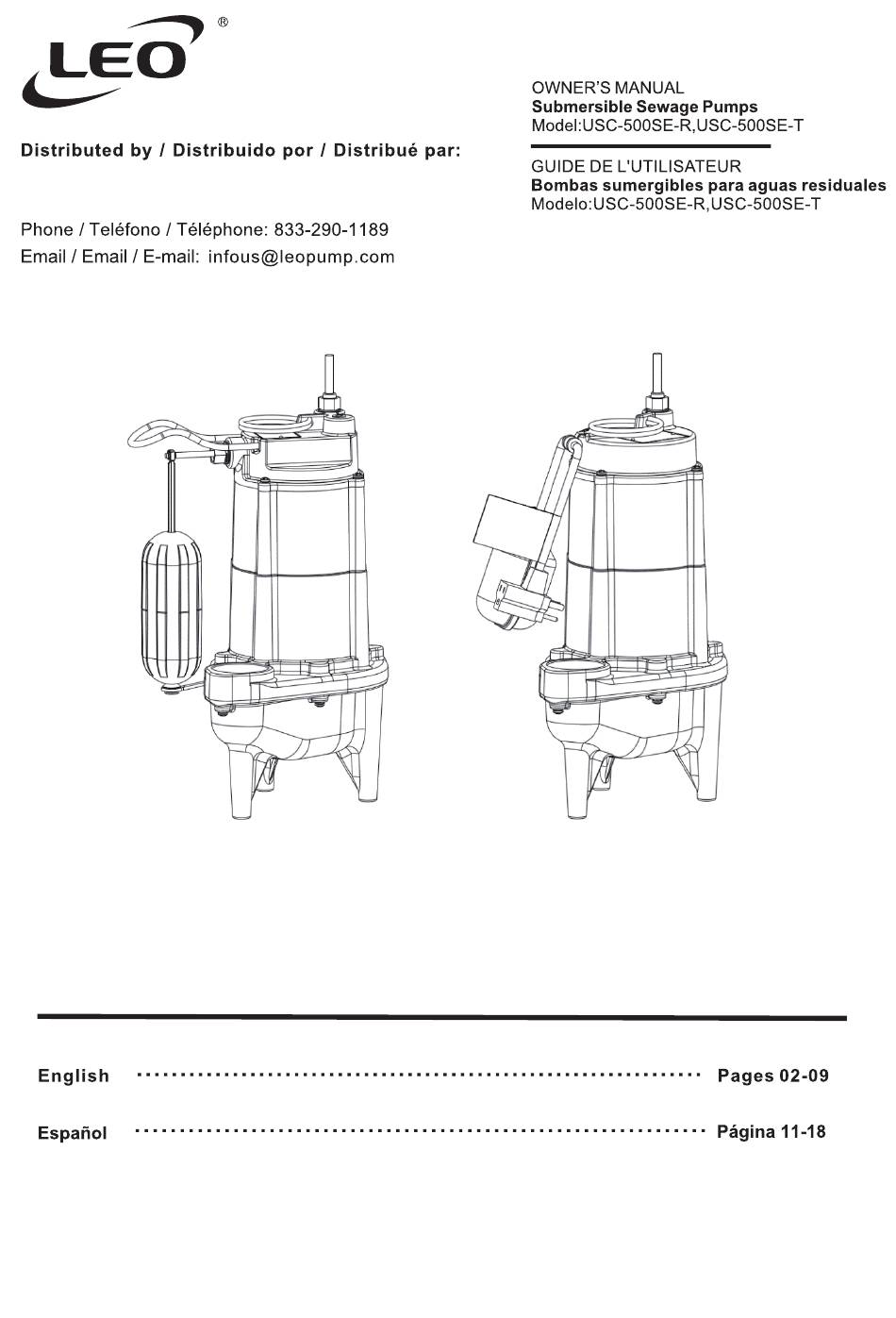

- Page 1 LEO PUMP US, INC 731 Bradfield Rd, Houston, TX 77060 USC-500SE-R USC-500SE-T...
-
Page 2: Specifications
Specifications and Safety DESCRIPTION This Submersible Sewage Pump is designed for home sumps. The unit is equipped with a 3-prong grounding-type power cord. The motor is oil filled and sealed for cooler running. The upper sleeve/lower ball bearings on the motor shaft never need lubrication. -
Page 3: General Safety Information
See the “Troubleshooting Chart” in this manual for information about common sump pump problems and remedies. For more information, see your retailer, call LEO customer service at or visit leogroup.cn. 1. Know the pump application, limitations, and potential hazards. - Page 4 that all connections are secure. 8. Periodically inspect sump, pump and system components. Keep free of debris and foreign objects. Perform routine maintenance as required. 9. Provide means of pressure relief for pumps whose discharge line can be shut-off or obstructed. 10.
-
Page 5: Installation
turned off. If shut-off box is in basement, call electric company or hydro authority to shut-off service to house, or call your local fire department for instructions. Remove pump and repair or replace. Failure to follow this warning can result in fatal electrical shock. -
Page 6: Operation
system. Do not modify the cord or plug or cut off the round ground pin. 7. If pump discharge line is exposed to outside sub-freezing atmosphere, portion of line exposed must be installed so any water remaining in pipe will drain to the outfall by gravity. - Page 7 Repair Parts USC-500SE-R Key No Description Qty. Power Cord 10’ Gasket Kit (Includes O-Rings and Gaskets, Key Nos. 2A,2B) Motor Impeller Switch Float Kit (Includes Float, Switch Rod, and Tether...
- Page 8 USC-500SE-T Key No Description Qty. Power Cord 10’ Gasket Kit (Includes O-Rings and Gaskets, Key Nos. 2A,2B) Motor Impeller Switch Float Kit **lf motor fails, replace entire pump.
-
Page 9: Troubleshooting Chart
Troubleshooting TROUBLESHOOTING CHART SYMPTOM PROBABLE CAUSE(S) CORRECTIVE ACTION Pump won’t Pump is not plugged in. Check and see if pump is plugged in to a proper start or run. Blown fuse. outlet. Low line voltage. If blown, replace with fuse of proper size. If voltage under recommended minimum, check size of wiring from main switch on property. - Page 10 LEO PUMP US, INC 731 Bradfield Rd, Houston, TX 77060 USC-500SE-T USC-500SE-R...
-
Page 11: Especificaciones
Especificacio nes y Seguridad DESCRIPCIÓN Esta bomba sumergible para aguas residuales está diseñada para sumideros domésticos. La unidad está equipada con un cable de alimentación de 3 clavijas con conexión a tierra. El motor está sumergido en aceite y sellado para un funcionamiento más frío. Los cojinetes de bolas superior/inferior del eje del motor nunca necesitan lubricación. -
Page 12: Información General De Seguridad
Consulte el "Cuadro de solución de problemas" en este manual para obtener información sobre problemas y soluciones comunes de la bomba de sumidero. Para obtener más información, consulte a su minorista, llame al servicio de atención al cliente de LEO al o visite leogroup.cn. - Page 13 6. Asegure la línea de descarga antes de poner en marcha la bomba. Una línea de descarga no asegurada se moverá bruscamente, posiblemente causando lesiones personales y/o daños a la propiedad. 7. Revise las mangueras para ver si están débiles o desgastadas antes de cada uso, asegurándose de que todas las conexiones estén seguras.
-
Page 14: Instalación
El voltaje puede provocar descargas eléctricas, quemaduras o la muerte. Si su sótano tiene agua o humedad en el piso, no camine sobre el área mojada hasta que se haya apagado toda la energía. Si la caja de cierre está en el sótano, llame a la compañía eléctrica o a la autoridad del agua de la ciudad para cortar el servicio a la casa, o llame al departamento de bomberos local para recibir instrucciones. - Page 15 que quede en la tubería drene hacia el desagüe por gravedad. De lo contrario, el agua atrapada en la descarga puede congelarse, lo que podría dañar la bomba. 8. Después de instalar las tuberías, la válvula de retención y el interruptor de flotador, la unidad está...
- Page 16 Partes de refacción USC-500SE-R Parte Descripcion Cantidad Cable de alimentación de 10' Juego de juntas (incluye juntas tóricas y juntas, pates 2A, 2B) Motor Impulsor Kit interruptor por flotante (incluye flotador, varilla de interruptor y correa de sujeción)
- Page 17 USC-500SE-T Parte Descripcion Cantidad Cable de alimentación de 10' Juego de juntas (incluye juntas tóricas y juntas, pates 2A, 2B) Motor Impulsor Kit interruptor por flotante **Si en motor falla, remplace la bomba completa...
-
Page 18: Solución De Problemas
Solución de problemas TABLA DE RESOLUCIÓN DE PROBLEMAS SÍNTOMA POSIBLES CAUSA ACCION CORRECTIVA La bomba no La bomba no está Verifique y vea si la bomba está enchufada a un arranca ni enchufada. tomacorriente adecuado. funciona. Fusible quemado. Si está fundido, reemplácelo con un fusible del tamaño Bajo voltaje de línea.
