ATTENTION! The machine is delivered without engine oil and fuel.
Both the model number and serial number can be found on the nameplate on the machine. You should keep
both numbers safe so that you can refer to them in the future. This manual explains the functions and



GASOLINE SHREDDER
(Fig. without drawbar and trailer coupling)
applications of the machine.
FOR YOUR SAFETY
Read the user manual before commissioning.
Safety and warning instructions must be observed!





Original Operation Manual
RAMBO‐HC10


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RAMBO-HC10 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lumag RAMBO-HC10

Summary of Contents for Lumag RAMBO-HC10

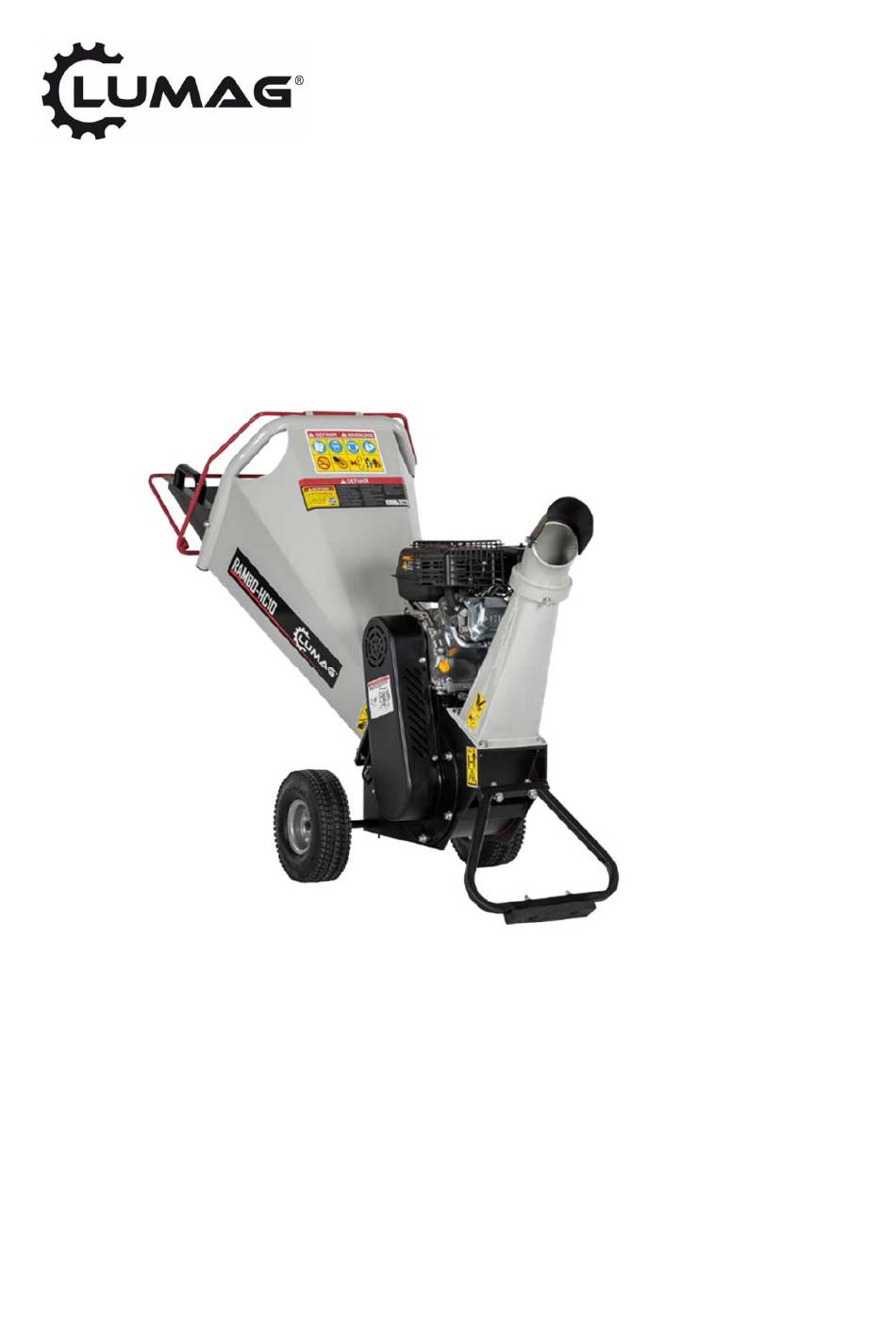

  • Page 1   GASOLINE SHREDDER Original Operation Manual      RAMBO‐HC10                              (Fig. without drawbar and trailer coupling)    ATTENTION! The machine is delivered without engine oil and fuel.    Both the model number and serial number can be found on the nameplate on the machine. You should keep  both numbers safe so that you can refer to them in the future. This manual explains the functions and    applications of the machine.     FOR YOUR SAFETY  Read the user manual before commissioning.   Safety and warning instructions must be observed!     ...
  • Page 2   Overview         15.  Shredding operation  1.  Preface  15.1  What may be shredded  1.1  Information on the user manual  15.2  Shredding  1.2  Limitation of liability  16.  Maintenance and repair work  1.3  Machine designation   1.4  Copyright protection  16.1  Maintenance work    1.5  Reservations  16.2  Maintenance plan  2.  Intended use  16.3  Lubricants  16.3.1  Greasing the blade chassis  3.  Operating hours restriction  16.3.2  Changing the engine oil  4. ...
  • Page 3   Preface Designation machine      The designation machine replaces the trade name    of the object to which this user manual ‐ see cover  Read the entire text of the operation sheet ‐ refers.  manual before assembly and   commissioning. Use these instructions to   familiarise yourself with the machine, its   correct use as well as the safety  ...

  • Page 4: Intended Use

      Intended use Operating hours restriction       The gasoline shredder ‐ RAMBO‐HC10 ‐ is designed  exclusively for shredding bushes, shrubs, barks and  In  residential  and  small  residential  estates  or  on  branches up to a thickness of 10 cm. The machine  the  grounds  of  hospitals  and  nursing  homes,  is not suitable for preparing garden soil.  shredders may not be operated all day on Sundays    and  public  holidays  as  well  as  from  8.00  p.m.  to  Roots  with  soil,  stones,  glass,  metal,  textiles,  7.00 a.m. on workdays. ...

  • Page 5: Warning Instructions

      Safety 5.2  Safety instructions              This section provides a comprehensive overview of  WARNING!  all  important  safety  aspects,  for  adequate  protection of the operator, as well as for safe and  Familiarise  yourself  with  the  machine.  Proper  trouble‐free operation.  training is a prerequisite for safe operation of this    machine.  Incorrect  operation  or  operation  by  Failure  to  comply  with  the  guidelines  and  safety  untrained personnel may present a danger.  ...
  • Page 6   Operating personnel  Carry out all work calmly and prudently.           Never leave the machine running unattended.      When starting the engine, do not stand in the area  WARNING!  of the ejection openings.  Persons  who  are  not  familiar  with  the  user    manual,  children,  young people under  the age  of  Do  not  start  shredding  until  the  gasoline  engine  18  as  well  as  persons  under  the  influence  of  has reached maximum speed. ...
  • Page 7   If  there  are  any  blockages  on  the cutting unit  and  any  risk  to  the  operator.  The  following  protective  ejector,  switch  off  the  engine,  remove  the  spark  measures must be observed:  plug and clean the cutting unit with a suitable tool.      – Tight‐fitting  work  clothes  that  do  not  hinder  Always turn off the engine when there is a delay in  movement. It is mainly used to protect against  shredding  or  when  moving  the  machine  from  one  being caught by moving parts. ...
  • Page 8 Transport  and  store  fuel  and  oil  only  in  approved  out by qualified electricians.  and marked canisters.       Use  only  original  –  LUMAG  –  spare  parts  and  Do  not  transport  or  store  fuel  and  oil  near  accessories.  The  use  of  other  spare  parts  and  combustible or highly flammable materials as well  accessories may increase the risk of accidents. Any ...
  • Page 9   5.8  Residual  dangers  and  protective  Electrical residual dangers  Direct or indirect electrical contact  measures  Touching  live  parts  when  electrical  or  defective    components  are  open  or  electrical  connection      cables  which  are  not  properly  connected  can  lead    to injuries.  WARNING!  →  Never  touch  the  spark  plug  connector  or  the  spark plug when the engine is running. ...
  • Page 10   Warning and information 5.9  Behaviour in an emergency   In the event of an accident, initiate the appropriate  symbols used first  aid  measures  and  request  qualified  medical  assistance as soon as possible.         When requesting assistance, provide the following  There  are  symbols  on  the  machine  that  represent  important  information  about  the  product  and  information:  instructions for use.  Where  it  happened  ‐  what  happened  ‐  how  many   ...
  • Page 11   Shredding of branches of all kinds  Wear safety shoes with steel caps.  up to max. 100 mm diameter, depending    on the type of wood and freshness.  Wear protective gloves.    Wear eye protection.      Wear hearing protection.    Nameplate      Equipped  with  model  designation,  year  of    manufacture  and  serial  number.  For  spare  parts      orders  and  /  or  service  information,  please  always   ...

  • Page 12: Machine Overview

      Machine overview           7.2  Gasoline engine  7.1  Shredder                          Adjustable deflector  Ejection chute  Gasoline engine  Belt cover  Foot  Drawbar  Transport wheel (2x)  Infeed chute, foldable  Safety bar (EMERGENCY STOP)  10 Insertion aid  11 Rubber protection flap            ...
  • Page 13   Functions Oil drain bolt (12)  The  oil  drain  bolt  is  located  at  the  rear  of  the    engine.     8.1  Engine  Fuel tank (11)    There is a fuel switch under the tank.  Engine switch (ignition switch) (1)    The engine switch in the OFF position prevents the  Centrifugal clutch  machine  (engine)  from  starting.  To  restart  the  The engine has a centrifugal clutch coupled to the  engine, move the engine switch to the ON position,  crankshaft.  When  the  engine  speed  increases,  the  then ...

  • Page 14: Technical Data

      Technical data   Foldable infeed chute (8)    The  infeed  chute  can  be  folded  to  the  side  for    cleaning  the  blade  drum,  removing  blockages  and  Model number RAMBO‐HC10  changing the blades.   Drive 4‐stroke OHV     Gasoline engine    Displacement 196 cm³      Engine power, max. 4.1 kW      Motor speed max. 3,600 1/min ...

  • Page 15: Technical Description

      Technical description 9.1.1  Safety circuit (EMERGENCY STOP)            The  shredder  is  used  for  shredding  woody  WARNING!  material, preferably in the garden area.     Before  connecting,  the  engine  switch  must  be  The  machine  is  powered  by  a  powerful  4‐stroke  turned to the OFF position.  OHV gasoline engine.        The blade drum ‐ with two shredding blades and a  counter blade ‐ is driven by two V‐belts. ...

  • Page 16: Standard Equipment

    If  you  have  any  questions  or  problems  with  the    machine, please contact us.        If  you  have  any  questions  or  problems  during    installation, please contact us. You can reach us by  A  Basic unit with gasoline engine and rotor   email:   B  Infeed chute, foldable  C  Ejection chute with adjustable deflector  info@lumag‐maschinen.de or by telephone at  D  Wheels (2x)  +49 8571/92 556‐0.  E  Insertion aid    F  Foot  To simplify the assembly process, we have divided  G  Wheel axle  the assembly instructions into several steps.  H  Safety bar     ...
  • Page 17   Step 2:  Mounting the wheel   (G)  Step 4:  Mounting the infeed chute (B)  axle     At  the  lower  end  of  the  rotor  frame  there  is  a  The infeed chute is mounted on the rotor frame.  receptacle for mounting the wheel axle.      1. Position the infeed chute so that the fastening  1. Tilt the motor slightly forwards.  rails  of  the  infeed  chute  are  aligned  with  the  2. Insert  the  wheel  axle  into  the  axle  mount  on  receptacles ...
  • Page 18   Step 6:  Mounting the insertion aid (E)   Step 8:  Mounting the ejection chute (C)      The insertion aid is mounted on the infeed chute.  The ejection chute is mounted on the rotor frame.      1. First  unscrew  the  pre‐assembled  fastening  1. Position  the  ejection  chute  so  that  the  material  (screws,  nuts  and  washers)  from  the  fastening holes on the rotor frame are aligned  insertion aid.   with the holes of the ejection chute.  2. Mount  the  insertion  aid  on  the  infeed  chute  2.

  • Page 19: Drive Type

      Drive type Check engine oil level  Switch off the engine and let it cool down.        1. Unscrew the oil dipstick (13).  13.1  Gasoline engine  2. Wipe  the  oil  dipstick  with  a  clean  rag  and    reinsert, do not screw in.  The machine is powered by a gasoline engine. For  Pull out the oil dipstick again and read off the  instructions  on  starting  and  stopping  the  gasoline  oil  level,  if  necessary  fill  engine  oil  up  to  the  engine, ...
  • Page 20   13.2.2  Fuelling  Refuelling  1. Set fuel switch (5) to OFF.    2. Clean the area around the fuel tank cap of dirt    and foreign bodies.  DANGER!  3. Unscrew the fuel tank cap (10).  4. Fill  fuel  tank  with  gasoline  (ROZ95).  To  allow  Health  and  explosion  hazard  due  to  combustion  room  for  the  gasoline  to  expand,  do  not  fill  engine. Care must be taken when handling fuel!  past the bottom edge of the fuel nozzle. ...
  • Page 21   Commissioning When  shredding,  shredded  material,  stones  and  the  like  can  splash  away.  No  other  persons  or    animals  may  be  present  in  the  ejection  area  =    danger zone.  The machine must not be set up on sloping   ground. Special care must be taken to Also  be  careful  not  to  damage  vehicles,  glass  ensure that the ground does not give way windows and other objects. ...
  • Page 22           WARNING!  Warning against hot surfaces!   The  engine  exhaust  and  other  engine  parts  become  very  hot  during  operation.  Never  touch  the  hot  engine.  Keep  a  sufficient  distance  from  hot  surfaces  and  keep  children  away  from  the  running engine.    ATTENTION! Whenever working on the machine, always wear the correct protective equipment and switch off the drive.
  • Page 23   14.5  Idle speed    When not shredding, move the throttle lever (8) to  the LOW position to reduce the load on the engine.    Reducing engine speed at idle extends the lifespan  of the engine, saves fuel and reduces noise levels.                                    Switch off engine                    IMPORTANT NOTICE!      Suddenly  stopping  the  engine  at  full  throttle  can   ...

  • Page 24: Shredding Operation

      Shredding operation In the case of blockages:        Check the machine before each use for:    – loose screws and nuts  Switch off the engine and remove the spark plug  – damaged  rubber  flap  in  the  infeed  chute,  connector for safety reasons!  replace if necessary    – function of the safety circuit  – Only  remove  shredded  material  lying  – properly  fitted  protective  devices  and  their  crosswise  in  the  chute  when  the  engine  is  protective position ...
  • Page 25   – If  the  cutting  unit  is  blocked,  switch  off  the  engine  immediately  to  avoid  overloading  the    engine.  Remove  spark  plug  connector  and  eliminate fault!   Always keep hands away from infeed and ejection    openings!  In  case  of  unexpected  circumstances,  never    hesitate  to  operate  the  safety  bar  (EMERGENCY  Branches up to Ø 100 mm, twigs, bushes or green ...

  • Page 26: Maintenance And Repair Work

    Safety  goggles  with  side  protection  when  working  on  pressurised  components  or  in  the    vicinity of pressurised systems        Use  only  original  LUMAG  spare  parts.  Other  parts    may cause unpredictable damage and injury.        Work  on  the  electrical  equipment  may  only  be   ...

  • Page 27: Maintenance Plan

      16.2  Maintenance plan    The  following  sections  describe  the  maintenance  work  which  is  required  for  optimum  and  trouble‐free  operation.    Before  After  After  After  Every  Every  Every  As  Every  Maintenance work   each  each  1 OH*  the first 25 OH*  30‐50  100  needed  season  use  use ...
  • Page 28   16.3  Lubricants        IMPORTANT NOTICE!  Fuels  and  lubricants  used  must  comply  with  the  operating material regulations of the operator and  the  stated  specification.  Consult  the  supplier  if  necessary.       Fuel  Assembly  Specification  Filling  quantity  Fuel  Engine  Gasoline  3.6 litres  ROZ95 or  higher  Engine oil  Engine  10W‐30 or   0.6 litres ...
  • Page 29   To change the oil: 1. Unscrew the oil drain bolt (13)  2. Hold  a  suitable  container  (at  least  2.0  litres)  under the oil drain bolt  3. Tilt the machine with a 2nd person so that the  oil drains off  4. Thoroughly  clean  the  area  around  the  oil    outlet port    5. Screw in the oil drain bolt again  6. Slowly  fill  0.6  litres  of  engine  oil  into  the  oil  filler bolt ...
  • Page 30   To clean and / or change the air filter and / or 16.5.1  Check drive belt for wear and tension  insert:   To check the drive belts: 1. Loosen and remove the air filter cover  2. Wipe  off  dirt  from  the  inside  of  the  filter  1. Remove belt cover  housing with a clean, damp cloth  2. If  the  drive  belts  show  wear,  both  must  be  3.

  • Page 31: Cleaning The Machine

      5. Screw in spark plug manually and tighten with  spark plug wrench  6. Put the spark plug connector on the spark plug    Interval: in case of defect or wear             IMPORTANT NOTICE!  Rubber protection flap    A  loose  spark  plug  can  overheat  and  damage  the    engine. Overtightening the spark plug can damage    the thread in the cylinder head.  16.11  Cleaning the machine   Guideline:      Used spark plug: 1/8 ‐ 1/4 turn  Check  the  machine  for  contamination  after  use.  ...
  • Page 32   Transport 16.12  Checking, retightening the fastening  elements            Switch off the machine and secure it against being    switched on again.  DANGER!    1. Check  all  screw  connections  for  tight  fit,  Danger  of  burns  due  to  hot  surfaces  on  the  retighten  loose  screw  connections  if  engine!  necessary.    If ...
  • Page 33   Storage Disposal         Storage of the machine and temporary shutdown.  If the machine is no longer serviceable and is to be  scrapped,  it  must  be  deactivated  and  dismantled,    i. e. it must be brought into a condition in which it  Store the machine under the following can no longer be used for the purposes for which it  conditions: was designed.      – Do not store outdoors  Disposal  of  the  machine  must  be  carried  out  by  –...

  • Page 34: Troubleshooting

      Troubleshooting   WARNING!  Any faults on the machine or engine requiring major intervention must always be repaired by your LUMAG  workshop  or  authorised  specialist  workshops.  The  warranty  becomes  void  in  the  event  of  improper  intervention.     Before any troubleshooting  – Switch off machine  – Wait for the shredding blades to come to a standstill  – Remove spark plug connector.    PROBLEM  POSSIBLE CAUSE PROPOSED REMEDY  No fuel  Fill fuel tank  Recoil starter defective  Repair or replace recoil starter  No engine oil   refill engine oil  Engine is still in the cooling phase  Let engine cool down ...
  • Page 35 LUMAG  guarantees  perfect  quality  and,  without  Service time:  prejudice  to  the  statutory  warranty,  provides  a  Monday till Thursday from   warranty in the event of material or manufacturing  7.30 a.m. ‐ 12.00 p.m. and 1.00 p.m. ‐ 5.00 p.m.  defects.  The  guarantee  for  LUMAG  products  is  24  Friday from 7.30 a.m. ‐ 12.30 p.m.  months  in  the  case  of  exclusively  private  use,  and    12 months from the date of delivery in the case of  Phone:     +49 8571/92 556‐0 ...

  • Page 36: Ce Declaration Of Conformity

      CE Declaration of conformity   In accordance with the provisions of the EC Directives    Machinery Directive 2006/42/EC  EMC Directive 2014/30/EU   Outdoor Directive 2000/14/EC      the company    LUMAG GmbH  Rudolf‐Diesel‐Straße 1a  D‐84375 Kirchdorf a.Inn  Phone: +49 8571 / 92 556‐0  Fax: +49 8571 / 92 556‐19      explains that the product    Designation:    Shredder  Type designation:  RAMBO‐HC10      complies with the essential protection requirements of the above‐mentioned EC directives. Conformity is based  on the following standards:    EN ISO 12100:2010  Safety of machinery ‐ General principles for design ‐ Risk assessment and risk reduction    EN 13683:2003+A2:2011  Garden equipment ‐ Integrally powered shredders/chippers ‐ Safety     EN ISO 14982:2009  Agricultural and forestry machinery ‐ Electromagnetic compatibility ‐ Test methods and acceptance criteria   ...
  • Page 37   Components RAMBO‐HC10                     WARNING!  All  repairs  to  the  machine  must  be  carried  out  by  authorised  qualified  personnel.  Have  any  necessary  electrical work carried out only by an approved specialist.  37   ...
