EBS AVA PRO MOD-GSM-4G Quick Start Manual

MOD-GSM-4G
OPIS:
Moduł łączności komórkowej współpracujący z centralą alarmową CPX300W, zasilany bezpośrednio z płyty
głównej centrali. Moduł posiada dwa gniazda na kartę nano SIM (Dual-SIM).
SPECYFIKACJA:
Wariant modułu
Modem
Region
Obsługiwane pasma
Format karty SIM:
Dual SIM:
Chip SIM (MFF2):
Złącze anteny głównej:
Wymiary:
MONTAŻ KART SIM:
kartę należy wsunąć ją do gniazda tak, jak pokazano to na rysunku 2.
MONTAŻ MODUŁU:
„cellular network" – patrz rys. 3), a następnie przykręcić śrubkę dołączoną do zestawu (rys. 1 pkt. 7).
UWAGA! Wszystkie czynności instalacyjne w tym montaż kart SIM i anteny, należy prowadzić przy odłączonym zasilaniu.
Rys. 1. Widok płyt modułu.
Rys. 3. Widok płyty CPX300W z wmontowanym modułem.
Więcej informacji można znaleźć w instrukcji instalacyjnej do CPX300W oraz programowania EBS Config 2.0.
Uwaga! Aby moduł działał prawidłowo z centralą alarmową CPX300W (AVA PRO), w centrali wymagany jest firmware w
wersji 3.4.0 lub nowszy.
EBS Sp. z o. o.
ul. Bronisława Czecha 59, 04-555 Warszawa, POLSKA
Pomoc techniczna: tel. +48 22 51 88 477, e-mail: support@ebssmart.com
www.ebssmart.com
AVA PRO Moduł łączności komórkowej
FDD-LTE
TDD-LTE
EGPRS

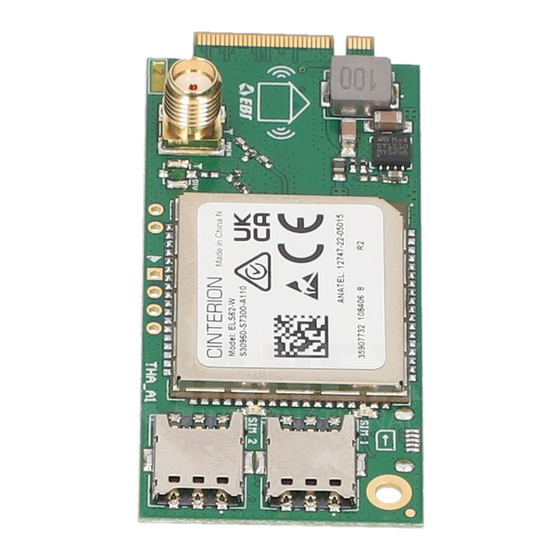

W module znajdują się dwa gniazda przeznaczone do montażu kart nano SIM. Aby umieścić
Moduł należy wsunąć w przeznaczone do tego złącze na płycie głównej CPX300W (oznaczone
MOD-GSM-4G
ELS62-W
EMEA/LATAM/Indie
Band 1, 2, 3, 4, 5, 7, 8, 20, 28, 66
Band 38, 40, 41
850, 900, 1800, 1900 MHz
Nano SIM (4FF)
TAK
opcja
SMA, żeńskie, proste
69 mm x 30 mm
- Gniazdo do montażu pierwszej karty,
- Gniazdo do montażu drugiej karty,
- Dioda LED SIM1 (MAIN SIM),
- Dioda LED SIM2 (SECOND SIM),
- Złącze do montażu modułu,
- Złącze anteny GSM,
- Otwór montażowy na śrubkę.
SYGNALIZACJA LED:
dwie żółte diody LED (rys. 1 pkt. 3 i 4). Stałe
świecenie jednej z nich oznacza, że dana karta jest
aktywna i jest przez sią realizowana transmisja
danych.
ANTENA GSM:
współpracy z anteną GSM/LTE ze złączem SMA
męskim. Antenę
niemetalicznym podłożu, oraz z dala od metalowych
przedmiotów.
Rys. 2. Sposób montażu karty.
Na module znajdują się
Moduł przystosowany jest do
należy montować
MOD-GSM-4G_manual_PL_EN_ES_PT_v1.3
