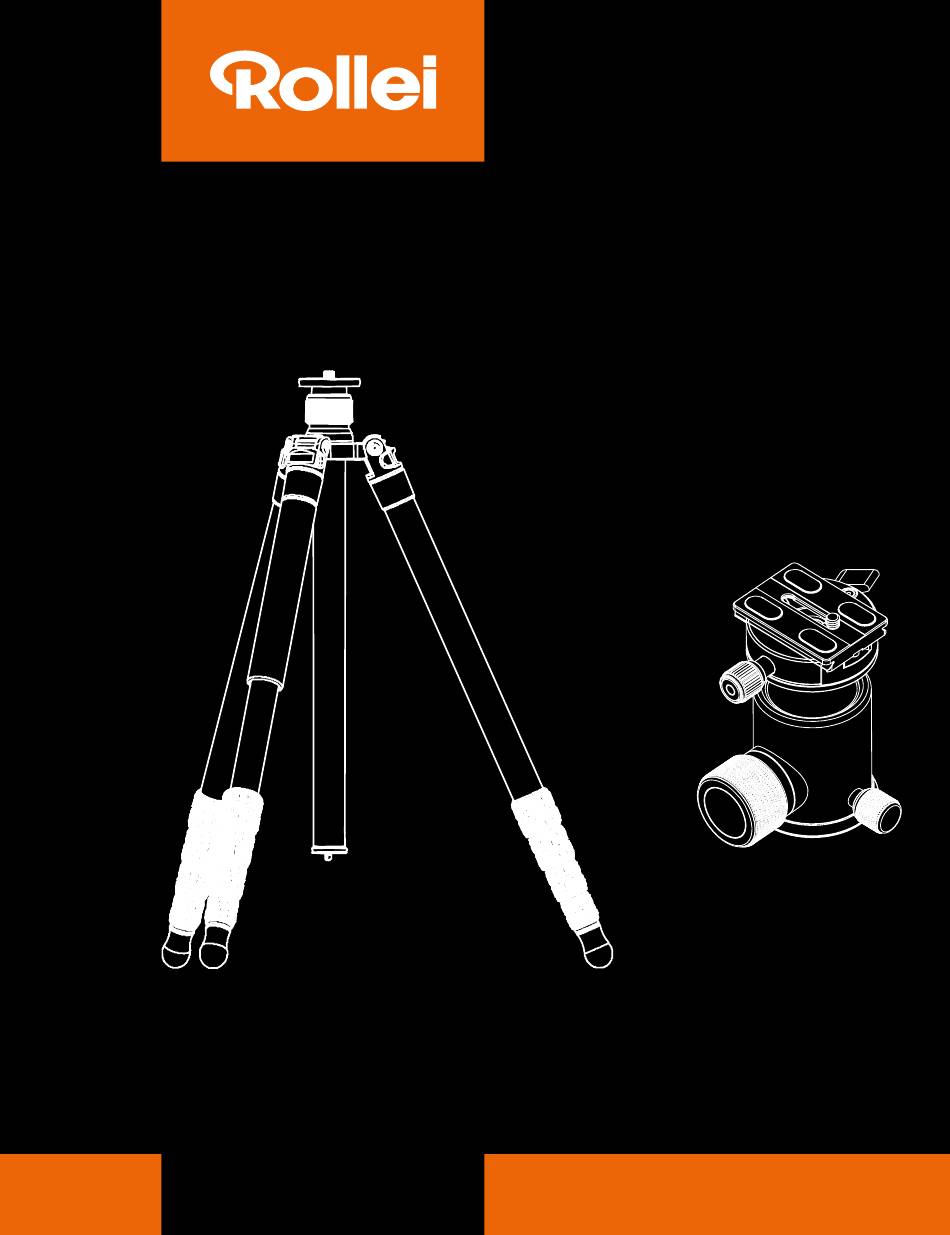

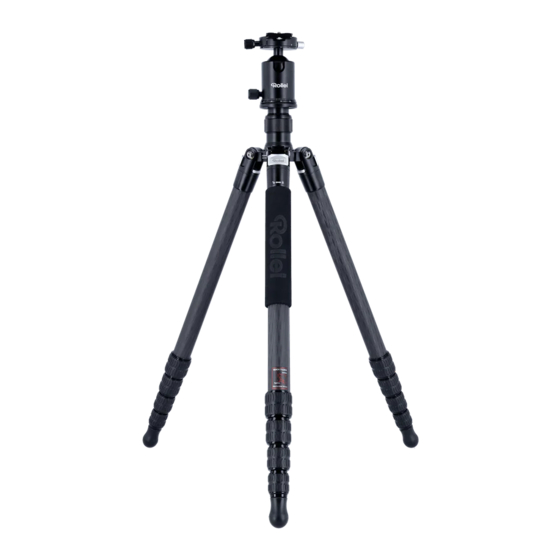

- Page 1 C6i Carbon XXL inkl. Kugelkopf | incl. Ball Head ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH www.rollei.de...
-
Page 2: Table Of Contents
Inhalt Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Beschreibung Stativ . - Page 3 Content Before the First Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Description Tripod .
-
Page 4: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Vielen Dank, dass Sie sich für unsere Produkte entschieden haben! Bitte lesen Sie die Bedienungsanleitung vor dem Gebrauch sorgfältig durch . Beschreibung Stativ 3/8“-Gewindeschraube Sockel und Mittelsäule Mittelsäule Knopf für die Winkeleinstellung Haken Abnehmbare Füße / integrierte Spikes Anti-Rotationsschraube Verriegelungsmechanismus Hinweise:... - Page 5 Beschreibung Stativ...
-
Page 6: Beschreibung Stativkopf
Beschreibung Stativkopf Feststellknopf der Plattformbasis Horizontale Ebene Anti-Rutsch-Rille Basis Feststellknopf der Grundplatte Vertikale Ebene Schnellspannplatte Hauptverriegelungsschraube 1/4“-Universalgewinde Kugelgelenk Kugelschale Basis-Verschlussknopf Sockel DEUTSCH... -
Page 7: Umrüstung Auf Stativ Mit Kurzer Mittelsäule
Umrüstung auf Stativ mit kurzer Mittelsäule Lösen Sie den Sicherungsring mit zwei Umdrehungen und lösen Sie den Haken am Ende der Mittelsäule . Entfernen Sie die Mittelsäule, indem Sie sie nach oben herausziehen . Entfernen Sie den Stativkopf und den Sockel von der langen Mittelsäule und schrauben Sie diese auf die kurze Mittelsäule . -
Page 8: Umbau Zum Transport
Umrüstung auf Einbeinstativ Lange Version 1 . Nehmen Sie das Bein ab . 2 . Lösen Sie den Haken der Mittelsäule . 3 . Entfernen Sie die Mittelsäule und bauen Sie das Bein und die Mittelsäule als neues Einbeinstativ zusammen . Umbau zum Transport Winkeleinstellung –... -
Page 9: Verwendung Der Schnellwechselplatte
Verwendung der Schnellwechselplatte 1 . Lösen Sie die Sicherungsschraube der Grundplatte . 2 . Richten Sie die Schnellwechselplatte wie in der Abbildung gezeigt aus . 3 . Setzen Sie zuerst die eine und dann die andere Seite ein . 4 . Ziehen Sie die Sicherungsschraube der Grundplatte wieder an, sobald die Schnellwechselplatte richtig eingesetzt ist . -
Page 10: Technische Daten
Technische Daten Stativ Material Carbon Minimale Höhe 112 cm (11 cm Retro-Position) Maximale Höhe 233 cm Maximale Arbeitshöhe 195 cm Packmaß 59 cm Gewicht 2,1 kg / 2,67 kg (ohne / mit Stativkopf) Maximale Traglast 5 kg Abschnitte Durchmesser Stativbeine 32 / 28 / 25 / 22 /19 mm Spikes Teilbare Mittelsäule... - Page 11 Maximale Traglast 35 kg Anschluss 1/4“ Schnellwechselplatte Kompatibilität Arca Swiss Maße 4,2 x 7 cm Gewicht 43 g Verpackungsinhalt 1x C6i Carbon XXL, 1x Tragetasche, 1x Inbusschlüssel, 1x kurze Mittelsäule Design und Spezifikationen können ohne vorherige Ankündigung geändert werden .
-
Page 12: Before The First Use
Before the First Use Thank you for choosing our products! Please read carefully before use . Description Tripod 3/8” thread screw Base and center column Center column Button for angle adjustment Hook Removable feet / integrated spikes Anti-rotation screw Locking mechanism Notes: –... - Page 13 Description Tripod...
-
Page 14: Description Tripod Head
Description Tripod Head Platform base locking knob Horizontal level Anti-slip groove Base Baseplate locking knob Vertical level Quick release plate Main locking screw 1/4” universal thread Ball joint Ball shell Base locking knob Base ENGLISH... -
Page 15: Conversion To Tripod With Short Center Column
Conversion to Tripod with Short Center Column Loosen the locking ring by two turns and release the hook at the end of the centre column . Remove the centre column by pulling it out upwards . Remove the tripod head and the base from the long centre column and screw it onto the short centre column . -
Page 16: Conversion For Transport
Conversion to Monopod Long version 1 . Detach the leg . 2 . Loosen the hook of the centre column . 3 . Remove the centre column and assemble the leg and centre column as a new monopod . Conversion for Transport Angle adjustment –... -
Page 17: Using The Quick-Release Plate
Using the Quick-Release Plate 1 . Loosen the locking screw of the base plate . 2 . Align the quick-release plate as shown in the picture . 3 . Insert one side first and then the other . 4 . Tighten the locking screw of the base plate again as soon as the quick- release plate is correctly inserted . -
Page 18: Technical Data
Technical Data Tripod Material Carbon Minimum height 112 cm (11 cm retro position) Maximum height 233 cm Maximum working height 195 cm Pack size 59 cm Weight 2 .1 kg / 2 .67 kg (without / with tripod head) Payload maximum 5 kg Sections Diameter tripod legs... - Page 19 Compatibility Arca Swiss Dimensions 4 .2 x 7 cm Weight 43 g What‘s in the box 1x C6i Carbon XXL, 1x carrying case, 1x Allen key, 1x short centre column Design and specification are subject to change without notice .
-
Page 20: Service Hotline
Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service-Hotline: +49 40 270750277 /rollei.foto.de @rollei_de Item No.: 23106 www.rollei.com...
