INSTRUCTION MANUAL
GB
HANDLEIDING
NL
BEDIENUNGSANLEITUNG
DE
MR-300
Electric Background System
Elektrische achetgrondsysteem
Elektrisches Hintergrundsystem
Art. No. F004393

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MR-300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bresser MR-300

Summary of Contents for Bresser MR-300

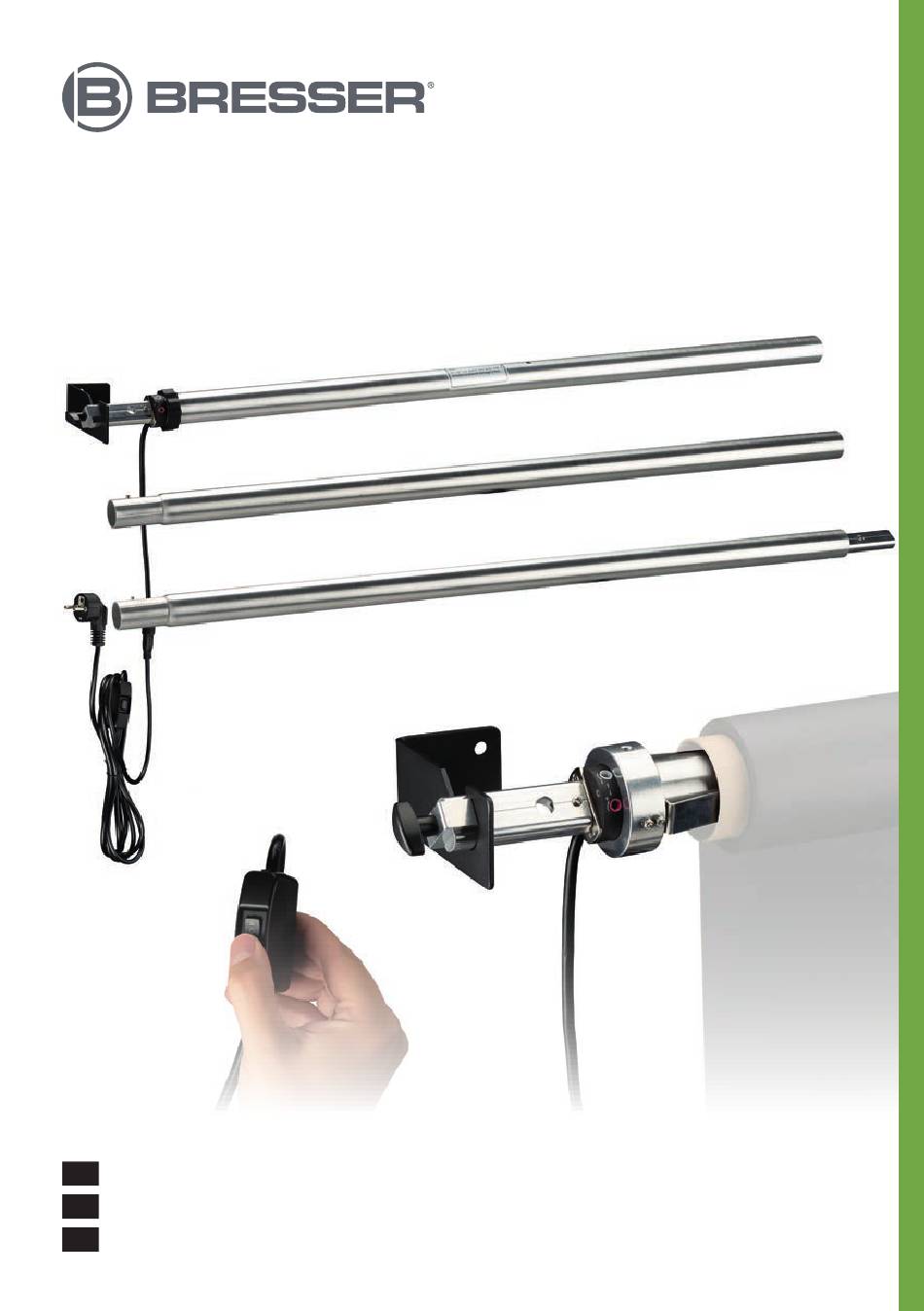

  • Page 1 MR-300 Electric Background System Elektrische achetgrondsysteem Elektrisches Hintergrundsystem Art. No. F004393 INSTRUCTION MANUAL HANDLEIDING BEDIENUNGSANLEITUNG...
  • Page 2 Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili. www.bresser.de/PF004393 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms INSTRUCTION MANUAL ....3 HANDLEIDING ......

  • Page 3: General Safety Instructions

    GENERAL SAFETY INSTRUCTIONS DANGER OF BODILY INJURY! Make sure no one trips over the connection cables of the device. Never leave children and/or animals unattended when using the device! Install in an area inaccessible to children and animals! Never leave the background roll unrolled on the floor when not in use! RISK OF MATERIAL DAMAGE! Make sure no one trips over the connection cables of the device.
  • Page 4 plug of the power cord serves as a part to disconnect the device from the mains supply. PARTS OVERVIEW & DESCRIPTION FIG. 1                   ...
  • Page 5 BASIC ASSEMBLY (Fig. 2) The MR-300 is a new electric background system. It has a mains-powered tubular motor and a wired control unit for rolling and unrolling background papers or cloths. FIG. 2  ...
  • Page 6 4. Insert all three aluminum tubes (1a-1c) into each other in the correct order to form a continuous tube (1). Start with the motor section (1a), followed by the middle section (1b) and finally the end section (1c). IMPORTANT ! Make sure that the spring-loaded lugs (N) on the tubes reach into the holes (L) of the previous tube to prevent them from slipping out.
  • Page 7 MOUNTING ON TRIPODS* (Fig. 4.) NOTE: For mounting on tripods, two tripods with a 1/4" thread (e.g. via a spigot adap- ter) and a corresponding load capacity are required (e.g. Art. No.F004343). IMPORTANT ! During assembly, make sure that the flat knurled nuts (10) and wing nuts (8) are firmly screwed to the threads of the Sative! The spigot adapter itself must also be firmly attached to the tripod.

  • Page 8: Power Supply & Operation

    POWER SUPPLY & OPERATION (Fig. 5.) 1. Plug the connectors (3a + 6a) of the FIG. 5 power connection cable (3) and the mains power cable (6) into each other and screw them together.   IMPORTANT ! When plugging together, make sure ...

  • Page 9: Technical Data

    IMPORTANT! Do not remove the upper transfer foil of the adhesive tape yet! 4. Place the side of the paper with the adhesive tape over the fiberglass rod to form a pocket (hem) about 5 cm wide. Fold the paper tightly on the side opposite the adhesive tape to form a folded edge.

  • Page 10: Ce Declaration Of Conformity

    CE DECLARATION OF CONFORMITY Bresser GmbH has issued a „CE Declaration of Conformity“ in accordance with the applicable directives and corresponding standards. The full text of the CE declaration of conformity is available at the following internet address: www.bresser.de/download/F004393/CE/F004393_CE.pdf WARRANTY & SERVICE The regular warranty period is 2 years and begins on the day of purchase.

  • Page 11: Algemene Veiligheidsinstructies

    ALGEMENE VEILIGHEIDSINSTRUCTIES GEVAAR OP LICHAMELIJK LETSEL! Zorg ervoor dat niemand over de verbindingskabels van het apparaat struikelt. Laat kinderen en/of dieren nooit zonder toezicht achter wanneer u het apparaat ge- bruikt! Installeer in een areaal dat niet toegankelijk is voor kinderen en dieren! Laat de achtergrondrol nooit uitgerold op de vloer liggen wanneer deze niet in gebruik is! RISICO OP MATERIËLE SCHADE! Zorg ervoor dat niemand over de verbindingskabels van het apparaat struikelt.
  • Page 12 koppelt u de stroomvoorziening los door de stekker uit het stopcontact te trekken. Plaats uw apparaat zo dat het op elk gewenst moment kan worden losgekoppeld van het elektriciteitsnet. Het stopcontact moet altijd in de buurt van het apparaat zijn en gemakkelijk toegankelijk, aangezien de stekker van het netsnoer dient als een onder- deel om het apparaat van de netvoeding los te koppelen.

  • Page 13: Montage

    BASISMONTAGE (Fig. 2) De MR-300 is een nieuw elektrisch achtergrondsysteem. Het heeft een buismotor met netvoeding en een bekabelde besturingseenheid voor het rollen en afrollen van ach- tergrondpapier of -doeken.
  • Page 14 2. Schuif een van de twee klemringen (5) op de eerste aluminium buis (1a), ook tot vlak voor de motorunit (2), zodat deze de eerder bevestigde rubberen ring (4) omsluit. 3. Draai een van de twee vleugelschroeven (9) in het schroefdraadgat (G) van de klem- ring en draai de metalen ring vervolgens handvast vast.
  • Page 15 BELANGRIJK! Zorg er tijdens de montage voor dat de platte kartelmoeren (10) en vleugelmoe- ren (8) stevig op de schroefdraden van de Sative zijn geschroefd! De spigotadap- ter zelf moet ook stevig op het statief zijn bevestigd. Controleer regelmatig of de pasvorm goed zit, vooral bij langdurig gebruik.
  • Page 16 STROOMVOORZIENING EN BEDIENING (Fig. 5) 1. Steek de stekkers (3a + 6a) van de FIG. 5 stroomaansluitkabel (3) en de netvoe- dingskabel (6) in elkaar en schroef ze aan elkaar vast.   BELANGRIJK! Let er bij het aansluiten op dat de ...

  • Page 17: Technische Gegevens

    BELANGRIJK! Verwijder de bovenste transferfolie van het plakband nog niet! 4. Plaats de zijkant van het papier met het plakband over de glasvezelstaaf om een zak (zoom) van ongeveer 5 cm breed te vormen. Vouw het papier stevig op de kant te- genover het plakband om een gevouwen rand te vormen.

  • Page 18: Ce-Conformiteitsverklaring

    CE-CONFORMITEITSVERKLARING Een "CE-Conformiteitsverklaring" in overeenstemming met de toepasselijke richtlij- nen en de bijbehorende normen is afgegeven door Bresser GmbH. De volledige tekst van de CE-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.bresser.de/download/F004393/CE/F004393_CE.pdf GARANTIE & SERVICE De reguliere garantieperiode is 2 jaar en gaat in op de dag van aankoop.
  • Page 19 ALLGEMEINE SICHEHEITSHINWEISE GEFAHR VON KÖRPERSCHÄDEN! Stellen Sie sicher, dass niemand über Verbindungs- oder Anschlusskabel des Geräts stolpern kann! Bei Benutzung des Geräts Kinder und/oder Tiere niemals unbeaufsichtigt lassen! An einem für Kindern und Tiere nicht zugänglichen Bereich montieren! Bei Nichtbenutzung Hintergrundrolle niemals abgewickelt auf dem Boden liegend zurücklassen! GEFAHR VON MATERIALSCHÄDEN! Stellen Sie sicher, dass niemand über Verbindungs- oder Anschlusskabel des...
  • Page 20 Ihren Fachhändler oder an das für Ihr Land zuständige Service-Center. Unterbrechen Sie die Stromzufuhr im Falle einer längeren Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten indem Sie den Netzstecker ziehen. Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netzsteckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.
  • Page 21 Der Hersteller übernimmt keine Haftung für Schäden jeglicher Art in Folge einer fehlerhaften Montage oder aufgrund einer unzureichenden Tragfähigkeit! GRUNDMONTAGE (Fig. 2) Das MR-300 ist ein neues elektrisches Hintergrundsystem. Es verfügt über einen netzbetriebenen Rohrmotor und eine kabelgebundene Steuerung zum Auf- und Abrollen Hintergrundpapieren oder -stoffen. FIG. 2 ...
  • Page 22 1. Schieben Sie einen der beiden rutschfesten Gummiringe (4) auf das erste Aluminiumrohr (1a) bis vor die Motoreinheit (2). 2. Schieben Sie einen der beiden Klemmringe (5) auf das erste Aluminiumrohr (1a) ebenfalls bis kurz vor die Motoreinheit (2), so dass er den zuvor angebrachten Gummiring (4) umschließt.
  • Page 23 MONTAGE AUF STATIVEN* (Fig. 4) HINWEIS: Für die Montage auf Stativen sind zwei Stative mit einem 1/4”-Gewinde (z.B. über einen Spigot-Adapter) und einer entsprechender Tragfähigkeit erforderlich (z.B. Art. No.F004343). WICHTIG ! Achten Sie bei der Montage darauf, dass die Flachrändelmuttern (10) und Flügelmuttern (8) fest mit den Gewinden der Sative verschraubt sind! Auch der Spigot-Adapter selbst muss fest am Stativ befestigt sein.
  • Page 24 STROMVERSORGUNG & BETRIEB (Fig. 5) 1. Stecken Sie die Steckerverbindungen FIG. 5 (3a + 6a) des Stromverbindungskabels Netzstromkabels ineinader und verschrauben Sie diese   miteinader. WICHTIG !   Achten Sie beim Zusammenstecken darauf, dass die Pfeilmarkierungen   auf den Steckverbindungen (3a + 6a) ...

  • Page 25: Technische Daten

    von der Kante auf das Papier. Kleben Sie das doppelseitige Klebeband (11) entlang der Kante vom einen Ende bis zum anderen auf das Hintergrundpapier. WICHTIG! Ziehen Sie die obere Transferfolie des Klebebandes noch nicht ab! 4. Stülpen Sie die mit dem Klebeband versehene Seite des Papiers über das Fiberglasgestänge, um eine etwa 5 cm breite Tasche (Saum) zu formen.

  • Page 26: Ce-Konformitätserklärung

    Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. CE-KONFORMITÄTSERKLÄRUNG Eine „CE-Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der < Bresser GmbH > erstellt worden. Der vollständige Text der CE-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/F004393/CE/F004393_CE.pdf GARANTIE & SERVICE Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs.
  • Page 27 (de preferencia por e-mail). E-Mail: service@bresseruk.com E-Mail: servicio.iberia@bresser-iberia.es Telephone*: +44 1342 837 098 Teléfono*: +34 91 67972 69 BRESSER UK Ltd. BRESSER Iberia SLU Suite 3G, Eden House c/Valdemorillo,1 Nave B Enterprise Way P.I. Ventorro del Cano Edenbridge, Kent TN8 6HF 28925 Alcorcón Madrid...
  • Page 28 Bresser GmbH Bresser UK Ltd. Gutenbergstr. 2 Suite 3G, Eden House 46414 Rhede · Germany Enterprise Way Edenbridge, Kent TN8 6HF www.bresser.de Great Britain @BresserEurope         ��    ...
