- Page 1 ARTM-24 温度巡检仪 ARTM-24 temperature measuring instrument 安装使用说明书 V1.1 Installation & Operation Manual V1.1 安科瑞电气股份有限公司 Acrel Co., LTD. 申 明...
- Page 2 DECLARATION 版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则 一切后果由违者自负。 本公司保留一切法律权利。 All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form by any means, electronic, mechanical photocopying, recording, or otherwise without prior permission of our company. The violator will bear the dependent legal responsibility.
-
Page 3: Table Of Contents
目 录 Content 1.安装使用指南 ..........................1 1. Installation Guide ..........................1 1.1 概述 ............................1 1.1 Overview ..........................1 1.2 技术指标 ..........................1 1.2 Technical Features .........................1 1.3 产品安装及尺寸 ......................... 3 1.3 Product Installation and size ....................3 1.4 接线方法 ..........................4 1.4 Wiring method ........................4 1.5 传感器类型设置和通道投退说明... - Page 4 2.2.2 预置单个寄存器（功能码 06H） ................ 15 2.2.2 Preset Single Register（Function code 06H） ............15 2.2.3 预置多个寄存器（功能码 10H） ................ 15 2.2.3 Preset Multi Registers（Function code 10H） ............15 2.3 通讯地址表 ........................16 2.3 Parameter Address Table ....................16...
-
Page 5: 安装使用指南

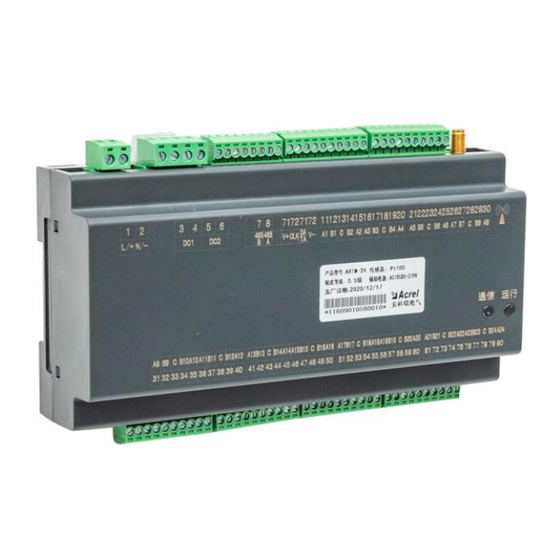

1.1 概述 1.1 Overview ARTM-24 温度巡检仪可接入 NTC、PT100/PT1000、热电偶传感器，主要应用于低压电气节点、 变压器绕组、电机绕组等场所测温。 ARTM-24 temperature measuring instrument can be connected to NTC, PT100/PT1000, thermocouple sensors, mainly used in low-voltage electrical nodes, transformer windings, motor windings and other places to measure temperature. 图 1.1 ARTM-24 Figure 1.1 ARTM-24 1.2 技术指标... - Page 6 安科瑞电气股份有限公司 指标 技术指标 Features Technical Features 功能 ARTM-24 Function 测量通道数 Number of measurement channels NTC：R25=10.00kΩ；B25/50=3380K； NTC：R25=50.00kΩ；B25/50=4150K； NTC：R25=100.00kΩ；B25/50=3950K； 输入信号 PT100/PT1000：三线制 Input signal PT100/PT1000：Three-wire system 热电偶支持 K、T、J、E、N 型。 Thermocouple supports K, T, J, E, N types. NTC：-40℃～140℃； PT100： 最大支持-200℃～850℃， 实际范围视 PT100 定；...
-
Page 7: 产品安装及尺寸
MODBUS-RTU Protocol 通讯 接口 RS485 Communication Interface 波特率 2400,4800,9600,19200 Baud rate 工作温度 -20℃~55℃ Operating 环境要求 temperature Environment 工作湿度 <=95% Working humidity 1.3 产品安装及尺寸 1.3 Product Installation and size ARTM-24 温度巡检仪，采用导轨（DIN35mm）安装方式。 ARTM-24 temperature measuring instrument, using guide rail (DIN35mm) installation method. -
Page 8: 接线方法
安科瑞电气股份有限公司 图 1.2 ARTM-24 尺寸图 Figure 1.2 ARTM-24 Dimensions 图 1.3 ARTM-24 安装图 Figure 1.3 ARTM-24 installation diagram 1.4 接线方法 1.4 Wiring method 1、2 号为辅助电源端子，3、4 号为 DO1 输出，5、6 号为 DO2 输出，7、8 号为 RS485 接口的 B、A 端子，71、72、73、74 号为为温湿度的 V+、CLK、DATA、V-端子。 No. 1 and 2 are auxiliary power terminals, No. 3 and 4 are DO1 output, No. 5 and 6 are DO2 output, No. - Page 9 安科瑞电气股份有限公司 图 1.4 ARTM-24 PT100 接线图 Figure 1.4 ARTM-24 PT100 wiring diagram 图 1.5 ARTM-24 NTC 接线图 Figure 1.5 ARTM-24 NTC wiring diagram 图 1.6 ARTM-24 热电偶接线图 Figure 1.6 ARTM-24 Thermocouple Wiring Diagram...
-
Page 10: 传感器类型设置和通道投退说明
打开“ARTM-24 调试软件”，点击“通讯”按钮，端口选择电脑中对应设备端口（可通过右 击我的电脑-属性-设备管理器-端口，查看对应的端口）。如图 1.7 所示。 Open the "ARTM-24 Debugging Software", click the "Communication" button, and select the corresponding device port in the computer for the port (you can right-click My Computer-Properties-Device Manager-Port to view the corresponding port). As shown in Figure 1.7. - Page 11 As shown in Figure 1.9. 注：如果将传感器类型设置为热电偶类型，设置完成后，请将装置重新上电。 NOTE: If the sensor type is set to thermocouple type, power cycle the unit after the setting is complete. 图 1.9 ARTM-24 调试软件主机参数设置界面 Figure 1.9 ARTM-24 debugging software host parameter setting interface...
-
Page 12: 告警说明
1.6 告警说明 1.6 Alarm description ARTM-24 温度巡检仪每一路可分别投入或退出告警功能，默认为 24 路全部投入。 Each channel of the ARTM-24 temperature measuring instrument can be turned on or off the alarm function separately, and all 24 channels are turned on by default. 装置告警功能有两种越限告警机制，分别为 AL1 越限告警和 AL2 越限告警，且告警方向均可... - Page 13 安科瑞电气股份有限公司 图 1.10 ARTM-24 调试软件主机告警设置界面 Figure 1.10 ARTM-24 debugging software host alarm setting interface 在“主机告警定值控制”界面，点击“刷新 1-24 路告警定值”按钮，可查看 24 路 AL1 和 AL2 告警温度定值；如需更改 1-8 路 AL1 和 AL2 告警温度定值，只需输入所需 1-8 路 AL1 和 AL2 温度告 警定值后点击“写入 1-8 路告警定值”即可完成设置；9-16 路、17-24 路告警定值设置同 1-8 路告...
-
Page 14: 传感器介绍
安科瑞电气股份有限公司 图 1.11 ARTM-24 调试软件主机告警定值设置 Figure 1.11 ARTM-24 debugging software host alarm settings 1.7 传感器介绍 1.7 Sensor introduction 1.7.1 PT100 参数 1.7.1 PT100 parameter 1.7.1.1 PT100 规格 1.7.1.1 PT100 Specifications 名称/型号 TPS01TP100-2000 name/model 测温范围 -50~200℃ Temperature measurement range 接线方式 三线制... -
Page 15: Pt100 外形尺寸：（单位：Mm
NTC-B150B/YTφ8-V01-2M name/model NTC-B150B/YTφ8-V01-4M 测温范围 -40~140℃ Temperature measurement 阻值 R25=50.00kΩ±1%；B25/50=4150K±1% Resistance 2 米或 4 米 长度 length 2 meters or 4 meters 1.7.2.2 NTC 外形尺寸：（单位：mm） 1.7.2.2 NTC dimensions: (unit: mm) 图 1.13 ARTM-24 NTC(φ8)尺寸图 Figure 1.13 ARTM-24 NTC (φ8) dimension drawing... -
Page 16: Communication
3：无线通讯从机地址 无线通讯分为主从机模式，主从机需设置为相同的组号，组号范围为 1~255；无线通信主机， 需根据实际使用需求设置 485 通讯地址，范围为 1-60。无线通信从机只需设置从机无线通信地址， 范围 61~255。上位机通过 485 与主机相连，即可通过无线的方式对从机的数据进行查询与更改。 ARTM-24 communication has two ways, namely 485 communication port communication and wireless communication. Three wireless communication parameters need to be set during wireless communication. 1: wireless communication master-slave mode... - Page 17 安科瑞电气股份有限公司 例：主机 485 通讯口通讯地址为 1，主机无线通讯组号为 1；从机无线通讯组号为 1，从机无线 通讯地址为 61(0x3D)。如图 2.1 所示。 For example: the communication address of the host's 485 communication port is 1, the host's wireless communication group number is 1; the slave's wireless communication group number is 1, and the slave's wireless communication address is 61 (0x3D).
-
Page 18: 通讯口通讯指南
安科瑞电气股份有限公司 图 2.1 通信拓扑图 Figure 2.1 Communication topology diagram 2.1 通讯口通讯指南 2.1 Communication port communication guide 在本章主要讲述如何利用软件通过通讯口来操控 24 路温度巡检仪。本章内容的掌握需要您具 有 MODBUS 协议的知识储备并且通读了本册其他章节所有内容，对本产品功能和应用概念有较全 面的了解。本章内容包括：通讯应用格式详解，本机的参量地址表。 This chapter mainly describes how to use the software to control the 24-channel temperature inspection instrument through the communication port. To master the contents of this chapter, you need to have the knowledge reserve of MODBUS protocol and read all the contents of other chapters in this book thoroughly, and have a more comprehensive understanding of the functions and application concepts of this product. - Page 19 安科瑞电气股份有限公司 Addr Byte Data 1 Data 2 Data 3 CRC16 count 高 低 高 低 高 低 低 高 2.2.2 预置单个寄存器（功能码 06H） 2.2.2 Preset Single Register（Function code 06H） 此功能码允许用户改变单个寄存器的内容，可通过此功能码将工作参数写入装置。 User can write active parameter into the single register with this function code. 例如，主机发送：...
- Page 20 安科瑞电气股份有限公司 高字节 低字节 高字节 低字节 低字节 高字节 2.3 通讯地址表 2.3 Parameter Address Table 属性 地址 参数 数值范围 数据类型 Attribu Address Address Range Data type 无线模式为主机模式，地址范围：1-60，默认 为 1； 无线模式为从机模式， 地址范围： 1-247， 默认为 1 通讯地址 0000H UWord Address Wireless mode is master mode, address range: 1-60, the default is 1;...
- Page 21 安科瑞电气股份有限公司 环境湿度 环境湿度范围：0~100.0 (×10) 0008H Environment Word Environmental humidity range: 0~100.0 (×10) humidity 1-16 路 AL1 告警状 0-正常，1-告警。bit0~bit15：1 路~16 路 AL1 态 告警状态 0009H UWord 1-16 AL1 alarm 1-0-normal, 1-alarm. bit0~bit15: 1 to 16 AL1 status alarm status 17-24 路 AL1 告警状 0-正常，1-告警。bit0~bit7：17 路~24 路...
- Page 22 安科瑞电气股份有限公司 AL1 alarm hysteresis Alarm hysteresis range: 0~100 AL2 告警回滞量 告警回滞量范围：0~100 0058H UWord AL2 alarm hysteresis Alarm hysteresis range: 0~100 预留 0059H UWord Reserved 预留 005AH UWord Reserved 无线通信运行模式 Wireless 0-主机模式，1-从机模式，默认为 1 005BH UWord communication 0-Master mode, 1-Slave mode, the default is 1 operating mode 无线通信通讯组号...
- Page 23 传真：0086-21-69158303 Fax: 0086-21-69158303 网址：www.acrel-electric.com Web-site: www.acrel-electric.com 邮箱：ACREL008@vip.163.com Email：ACREL008@vip.163.com 邮编：201801 Postcode: 201801 生产基地：江苏安科瑞电器制造有限公司 Manufacturer: Jiangsu Acrel Electrical Manufacturing Co., LTD. 地址：江苏省江阴市南闸街道东盟工业园区东盟路 5 号 Address： No.5 Dongmeng Road,Dongmeng industrial Park, Nanzha Street,Jiangyin City,Jiangsu Province,China 电话：0086-510-86179966 TEL：0086-510-86179966 传真：0086-510-86179975 Fax: 0086-510-86179975 网址： www.jsacrel.com Web-site: www.jsacrel.com...
- Page 24 安科瑞电气股份有限公司 Email: sales@email.acrel.cn 邮编：214405 Postcode：214405...
