FRER NANO MONO Q52S3L Series Operating Manual

Single-phase network analysers
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
NANO
- QUBO
MONO
MONO

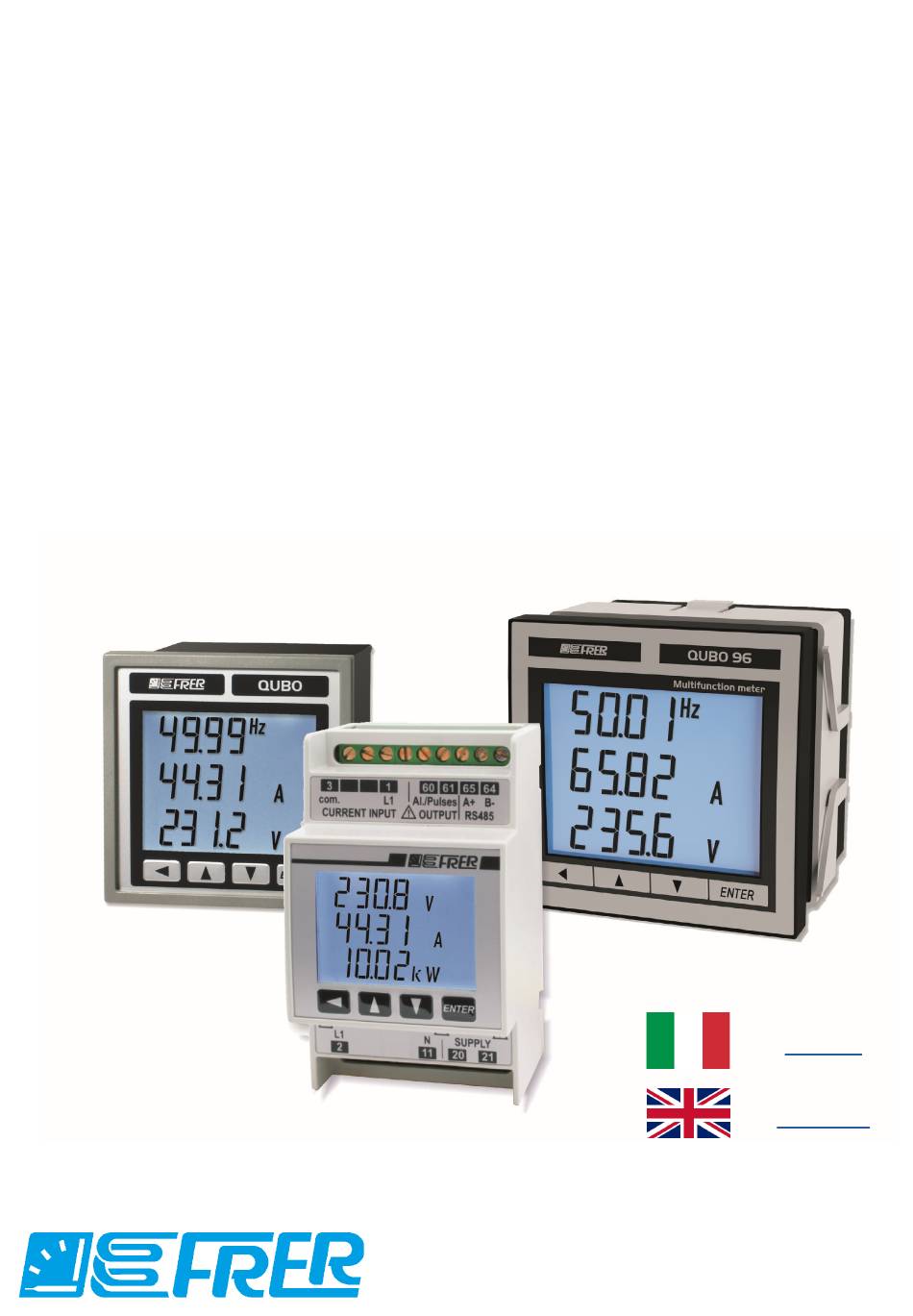

ANALIZZATORI DI RETE MONOFASE
SINGLE-PHASE NETWORK ANALYSERS
Q52S3L... / Q72S3L... / Q96S3L...
MANUALE OPERATIVO / OPERATING MANUAL
Ipm0267_0 - Edizione / Edition 10.24
made in Italy
Pag. 2
Pag. 21
FRER srl - V.le Europa, 12
Tel.: +39.02.27302828
20093 - Cologno Monzese (MI)
frersale@frer.it
ITALY - www.frer.it
frerexport@frer.it
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NANO MONO Q52S3L Series and is the answer not in the manual?

Questions and answers

Related Manuals for FRER NANO MONO Q52S3L Series

Summary of Contents for FRER NANO MONO Q52S3L Series

  • Page 1 Q52S3L... / Q72S3L... / Q96S3L... MANUALE OPERATIVO / OPERATING MANUAL Ipm0267_0 - Edizione / Edition 10.24 made in Italy Pag. 2 Pag. 21 FRER srl - V.le Europa, 12 Tel.: +39.02.27302828 20093 - Cologno Monzese (MI) frersale@frer.it ITALY - www.frer.it frerexport@frer.it...

  • Page 2: Table Of Contents

    ITALIANO 1. PRECAUZIONI DI SICUREZZA PAG. 3 2. CARATTERISTICHE TECNICHE PAG. 5 3. VISUALIZZAZIONE DELLE MISURE PAG. 8 4. CONFIGURAZIONE DELLO STRUMENTO PAG. 11 5. SCHEMI DI INSERZIONE PAG. 40 6. DIMENSIONI INGOMBRO PAG. 41...

  • Page 3: Precauzioni Di Sicurezza

    1. PRECAUZIONI DI SICUREZZA ATTENZIONE, LEGGERE ATTENTAMENTE LE SEGUENTI NOTE ATTENZIONE, RISCHIO DI ELETTROCUZIONE Le seguenti precauzioni di sicurezza generali devono essere osservate durante tutte le fasi di installazione e di utilizzo di questo strumento. Un uso improprio e non conforme a quanto prescritto può...
  • Page 4 La mancata osservanza di quanto sopra ed ogni utilizzo improprio dell’apparecchiatura sollevano la FRER S.r.l. da ogni responsabilità e comportano il decadimento delle condizioni di garanzia. SUI MORSETTI CONTRASSEGNATI DA QUESTO SIMBOLO PUO’ ESSERE PRESENTE UNA...

  • Page 5: Caratteristiche Tecniche

    2. CARATTERISTICHE TECNICHE display LCD retroilluminato altezza cifre 6,5mm (Q52); 9mm (Q72); 13,5mm (Q96) visualizzazione massima 4 cifre (9999) posizione punto decimale automatica retroilluminazione regolabile su 5 livelli aggiornamento letture <0,5 sec. tipo di misura TRMS precisione base ±0,2% tensione nominale ingresso Un 230V;...
  • Page 6 Conteggio delle energie kWh / kVarh / kVAh numero cifre conteggio massimo 2000000000 classe di precisione 0,5S (kWh), 1 (kVArh-kVAh) bidirezionalità Uscite allarme Photo-mos 250V, 100mA ritardo di attivazione progr. 0...999 sec. programmabilità variabile, valore, direzione Uscite impulsive programmabili in alternativa agli allarmi programmabilità...
  • Page 7 IEC61850 Q96... interfaccia Ethernet IEE 802.3(u) 10 Base T/100 Base Tx connessione RJ45 velocità 10/100 Mbit/s auto-negotiation duplex half/full auto-negotiation ProfiBus DP V0 Q96... rete NRZ asincrona baudrate 9,6kbit/s...12Mbit/s campo di indirizzamento 1…99 progr. conforme a EN 50170 Johnson Controls N2 OPEN Q96...

  • Page 8: Visualizzazione Delle Misure

    3. VISUALIZZAZIONE DELLE MISURE I modelli NANO Mono e QUBO Mono dispongono di una grande quantità di misure effettuate, accessibili mediante i due tasti che permettono di sfogliare le pagine nelle quali sono state raggruppate in modo logico. Esse sono, in ordine: Tensione Frequenza Corrente...
  • Page 9 Energia reattiva consumata Energia apparente (Unico Numero espresso su 3 righe. Nell’ e sempio illu- (Unico Numero espresso su 3 righe. Nell’ e sempio illu- strato il conteggio corrisponde a 12345678,90varh) strato il conteggio corrisponde a 12345678,90VAh) Energia attiva prodotta Energia reattiva prodotta (Unico Numero espresso su 3 righe.
  • Page 10 Valore massimo delle correnti medie Ore di funzionamento e Correnti medie Valore azzerabile tenendo premuto il (Media mobile in un tempo selezionabile, vedere confi- tasto per almeno 3 secondi. gurazione dello strumento) Temperatura interno quadro Frequenza Corrente Tensione...

  • Page 11: Configurazione Dello Strumento

    4. CONFIGURAZIONE DELLO STRUMENTO FUNZIONE TASTI NAVIGAZIONE MENÙ NAVIGAZIONE ALL’INTERNO DEI MENÙ ENTER ACCESSO AL MENÙ SELEZIONATO RITORNO AL PASSAGGIO PRECEDENTE MODIFICA PARAMETRI: Scelta Multipla SCORRERE LA LISTA DELLE OPZIONI DISPONIBILI SCORRERE LE CARATTERISTICHE DELL’OPZIONE SELEZIONATA ENTER CONFERMARE SCELTA MODIFICA PARAMETRI: Editazione Numerica AUMENTARE O DIMINUIRE IL VALORE DELLA CIFRA * SELEZIONARE LA CIFRA DA MODIFICARE * ENTER...
  • Page 12 ACCESSO AL MENÙ DI CONFIGURAZIONE ENTER TENERE PREMUTO PER 3 SECONDI pass INSERIMENTO DELLA PASSWORD word (default di fabbrica 0000) p q t 0000 ENTER CONFERMA Nel caso la password di protezione venisse dimenticata, lo strumento accetta anche la password “jolly” 2730.

  • Page 13: Pag

    MENÙ PRINCIPALE PAG. CTvT CONFIGURAZIONE RAPPORTI TA/TV ENTER OUT-1 CONFIGURAZIONE USCITE 1 E 2 (se installate) ENTER ( OUT-2 ) m485 CONFIGURAZIONE RS485 (se installata) ENTER CONFIGURAZIONE DI SISTEMA ENTER RSET FUNZIONE DI RESET ENTER...
  • Page 14 MENÙ CONFIGURAZIONE RAPPORTI TA/TV MODIFICA PARAMETRI CTvT CTvT CORRENTE (1 ÷ 15000 A*) CT-1 ENTER ENTER CT-1 t p q PRIMARIA 0000 MODIFICA PARAMETRI CTvT CTvT CORRENTE (5A) CT-2 ENTER ENTER CT-2 (1A) SECONDARIA MODIFICA PARAMETRI CTvT CTvT TENSIONE (50V ÷ 1MV*) VT-1 ENTER ENTER...
  • Page 15 MENÙ CONFIGURAZIONE USCITE MODIFICA PARAMETRI Selezione Misura OUT1 Out I MISURA DA MEAS vedi sotto ENTER ENTER MEAS CONTROLLARE t p q IMPULSI ALLARME Wh+; varh+; V - A - P.F. - W - VAr - VA - A Wh- ; varh- ; - Hz - W - r (ext.) NON ATTIVA...
  • Page 16 Configurazione ALLARME MODIFICA PARAMETRI OUT1 OUT1 TIPO DI Minima TYPE ENTER ENTER TYPE ALLARME Massima MODIFICA PARAMETRI STATO OUT1 OUT1 Aperto nOrm NORMALE ENTER ENTER nOrm Chiuso CONTATTO MODIFICA PARAMETRI VALORE OUT1 OUT1 (Valore Soglia Allarme*) THRE SOGLIA ENTER ENTER THRE t p q ALLARME...
  • Page 17 MENÙ CONFIGURAZIONE RS485 MODIFICA PARAMETRI M485 M485 INDIRIZZO (1 ÷247) ENTER ENTER t p q LOGICO 0001 MODIFICA PARAMETRI 19.2 k 19200 bps M485 M485 9.6 k 9600 bps BAUD RATE ENTER ENTER 57.6 k 57600 bps 38.4 k 38400 bps MODIFICA PARAMETRI M485 M485...
  • Page 18 MENÙ CONFIGURAZIONE DI SISTEMA Visualizzazione QUBO MODELLO ENTER ENTER qubO Modello M 5- REVISIONE Visualizzazione FIRMWARE ENTER ENTER Revisione Firmware 1 0619 REVISIONE Visualizzazione FIRMWARE ENTER ENTER Revisione Firmware 2 05-- MODIFICA PARAMETRI NUOVA (0000÷9999) pasw ENTER ENTER pasw t p q PASSWORD 0000 MODIFICA PARAMETRI...

  • Page 19: Pag

    MODIFICA PARAMETRI TEMPO DI (1÷60 min) AVGT ENTER ENTER aVGT INTEGRAZIONE 15 ' MODIFICA PARAMETRI Minima RETROILLU- Bassa BLIT ENTER ENTER Media bLIT MINAZIONE Alta Massima MODIFICA PARAMETRI TEMPO DI (0÷999 s) s-by ENTER ENTER S-by t p q STAND-BY 0060 MODIFICA PARAMETRI SCORRIMENTO...
  • Page 20 MENÙ FUNZIONE DI RESET MODIFICA PARAMETRI RESET VALORI RSET RSET (Annulla) MEDI E ENTER ENTER (Procedi) MASSIMI MODIFICA PARAMETRI RSET RSET RESET (Annulla) ENER ENTER ENTER ENER (Procedi) ENERGIE MENÙ PRINCIPALE...
  • Page 21 ENGLISH 1. SAFETY PRECAUTIONS PAGE 22 2. TECHNICALCHARACTERISTICS PAGE 24 3. MEASURING DISPLAING PAGE 27 4. METER SETTING PROCEDURE PAGE 30 5. WIRING DIAGRAMS PAGE 40 6. OVERALL DIMENSIONS PAGE 41...

  • Page 22: Safety Precautions

    1. SAFETY PRECAUTIONS WARNING, PLEASE READ THE FOLLOWING NOTES WARNING RISK OF ELECTRIC SHOCK The following general safety precautions must be observed during all phases of installation and operation of this instrument. • Installation and operation of this instrument can be performed by qualified personnel only and according to the relevant Normatives.
  • Page 23 • FRER assumes no liability for the Customer’s failure to comply with these requirements. DANGEROUS VOLTAGE MAY BE PRESENT ON THE TERMINALS MARKED WITH THIS SYMBOL ! NOTE: The contents of this Manual are subject to change without prior notice as a result of impro- vements in performances and functions.

  • Page 24: Technicalcharacteristics

    2. TECHNICAL CHARACTERISTICS display backlight LCD digits height 6,5mm (Q52); 9mm (Q72); 13,5mm (Q96) max. indication 4 digits (9999) decimal point position automatic backlight adjustable on 5 levels readings update <0,5 sec. measuring type TRMS basic accuracy ±0,2% nominal input voltage Un 230V;...
  • Page 25 Energy counting kWh / kVarh / kVAh number of digits maximum counting 2000000000 accuracy class 0,5S (kWh), 1 (kVArh-kVAh) bidirectionality Alarm outputs Photo-mos 50V, 100mA activation delay setting progr. 0...999 sec. programmability variable, value, direction Pulse outputs programmable as alternative to alarms programmability pulse value pulse duration...
  • Page 26 IEC61850 Q96... interfaccia Ethernet IEE 802.3(u) 10 Base T/100 Base Tx connessione RJ45 velocità 10/100 Mbit/s auto-negotiation duplex half/full auto-negotiation ProfiBus DP V0 Q96... rete NRZ asincrona baudrate 9,6kbit/s...12Mbit/s campo di indirizzamento 1…99 progr. conforme a EN 50170 Johnson Controls N2 OPEN Q96...

  • Page 27: Measuring Displaing

    3. MEASURING DISPLAING The NANO Mono and QUBO Mono perform a very high quantity of a measurements. By means of the two keys it is possible to scroll the display pages where the measurement have been grouped in a logical way. This is the measurement page sequence: Voltage Frequency Current...
  • Page 28 Consumed system reactive energy Apparent energy (Single Number expressed on 3 lines. In the example (Single Number expressed on 3 lines. In the example shown, the count corresponds to 12345678.90varh) shown, the count corresponds to 12345678.90VAh) Generated system active energy Generated system reactive energy (Single Number expressed on 3 lines.
  • Page 29 Average currents maximum value and Hours run Average currents Value resettable by holding down the Moving average in a selectable time (see meter key at least per 3 seconds. setting procedure) Switchboard internal temperature Frequency Current Voltage...

  • Page 30: Meter Setting Procedure

    4. METER SETTING PROCEDURE FUNCTION KEYS NAVIGATION MENU NAVIGATION WITHIN THE MENUS ENTER ACCESS TO THE SELECTED MENU RETURN TO THE PREVIOUS STEP PARAMETERS EDITING: Multiple Choice SCROLL THROUGH THE LIST OF AVAILABLE OPTIONS SCROLL THROUGH THE FEATURES OF THE SELECTED OPTION ENTER CONFIRM CHOICE PARAMETERS EDITING: Numerical Editing...
  • Page 31 CONFIGURATION MENU ACCESS ENTER PUSH FOR 3 SECONDS pass PASSWORD ENTRY word (0000 factory default) p q t 0000 ENTER CONFIRM In case the password is forgotten the meter accepts also the password 2730.
  • Page 32 MAIN MENU PAGE CTvT CT AND VT RATIO SETTING ENTER OUT-1 OUTPUT 1 & 2 SETTING (only when available) ENTER ( OUT-2 ) m485 RS485 SETTING (only when available) ENTER SYSTEM SETTING ENTER RSET RESET FUNCTION ENTER...
  • Page 33 CT AND VT RATIO SETTING MENU PARAMETERS EDITING CTvT CTvT PRIMARY (1 ÷ 15000 A*) CT-1 ENTER ENTER CT-1 t p q CURRENT 0000 PARAMETERS EDITING CTvT CTvT SECONDARY (5A) CT-2 ENTER ENTER CT-2 (1A) CURRENT PARAMETERS EDITING CTvT CTvT PRIMARY (50V ÷...
  • Page 34 OUTPUTS SETTING MENU PARAMETERS EDITING Measure Selection OUT1 Out I MEASURE TO MEAS see below ENTER ENTER MEAS CHEKED t p q PULSES ALARMS Wh+; varh+; V - A - P.F. - W - VAr - VA - A Wh- ; varh- ; - Hz - W - r (ext.) DISABLED...
  • Page 35 ALARMS setting PARAMETERS EDITING OUT1 OUT1 ALARM Min. TYPE ENTER ENTER TYPE TYPE Max. PARAMETERS EDITING NORMAL OUT1 OUT1 Open nOrm ALARM ENTER ENTER nOrm Closed STATUS PARAMETERS EDITING OUT1 OUT1 THRESHOLD (Alarm value*) THRE ENTER ENTER THRE SETTING t p q PARAMETERS EDITING OUT1 OUT1...
  • Page 36 RS485 SETTING MENU PARAMETERS EDITING M485 M485 LOGIC (1 ÷247) ENTER ENTER t p q ADDRESS 0001 PARAMETERS EDITING 19.2 k 19200 bps M485 M485 9.6 k 9600 bps BAUD RATE ENTER ENTER 57.6 k 57600 bps 38.4 k 38400 bps PARAMETERS EDITING M485 M485...
  • Page 37 SYSTEM SETTING MENU Shows QUBO MODEL TYPE ENTER ENTER qubO model type M 5- FIRMWARE Shows RELEASE ENTER ENTER Firmware Release 1 0619 FIRMWARE Shows RELEASE ENTER ENTER Firmware Release 2 05-- PARAMETERS EDITING (0000÷9999) pasw PASSWORD ENTER ENTER pasw t p q 0000 SETTING...
  • Page 38 PARAMETERS EDITING INTEGRATION (1÷60 min) AVGT ENTER ENTER aVGT TIME 15 ' PARAMETERS EDITING Min. BACKLIGHT BLIT ENTER ENTER Middle bLIT SETTING High Max. PARAMETERS EDITING STAND-BY (0÷999 s) s-by ENTER ENTER S-by t p q TIME 0060 PARAMETERS EDITING AUTOMATIC (0÷60 s 0=OFF) POLL...
  • Page 39 RESET FUNCTION MENU PARAMETERS EDITING RSET RSET RESET AVG (Undo) AND MAX. ENTER ENTER (Proceed) VALUE PARAMETERS EDITING RSET RSET RESET (Undo) ENER ENERGY ENTER ENTER ENER (Proceed) COUNTER MAIN MENU...

  • Page 40: Wiring Diagrams

    5. SCHEMI DI INSERZIONE / WIRING DIAGRAMS Q52S3L... Q72S3L... Q96S3L...

  • Page 41: Overall Dimensions

    6. DIMENSIONI INGOMBRO / OVERALL DIMENSIONS Q52S3L... 0,200 kg Q72S3L... 0,200 kg Morsettiera inferiore estraibile / With drawable lower terminals block Q96S3L... 0,200 kg...
