FRER QUBO Q52P3L Series Operating Manual

Multifunction network analysers
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

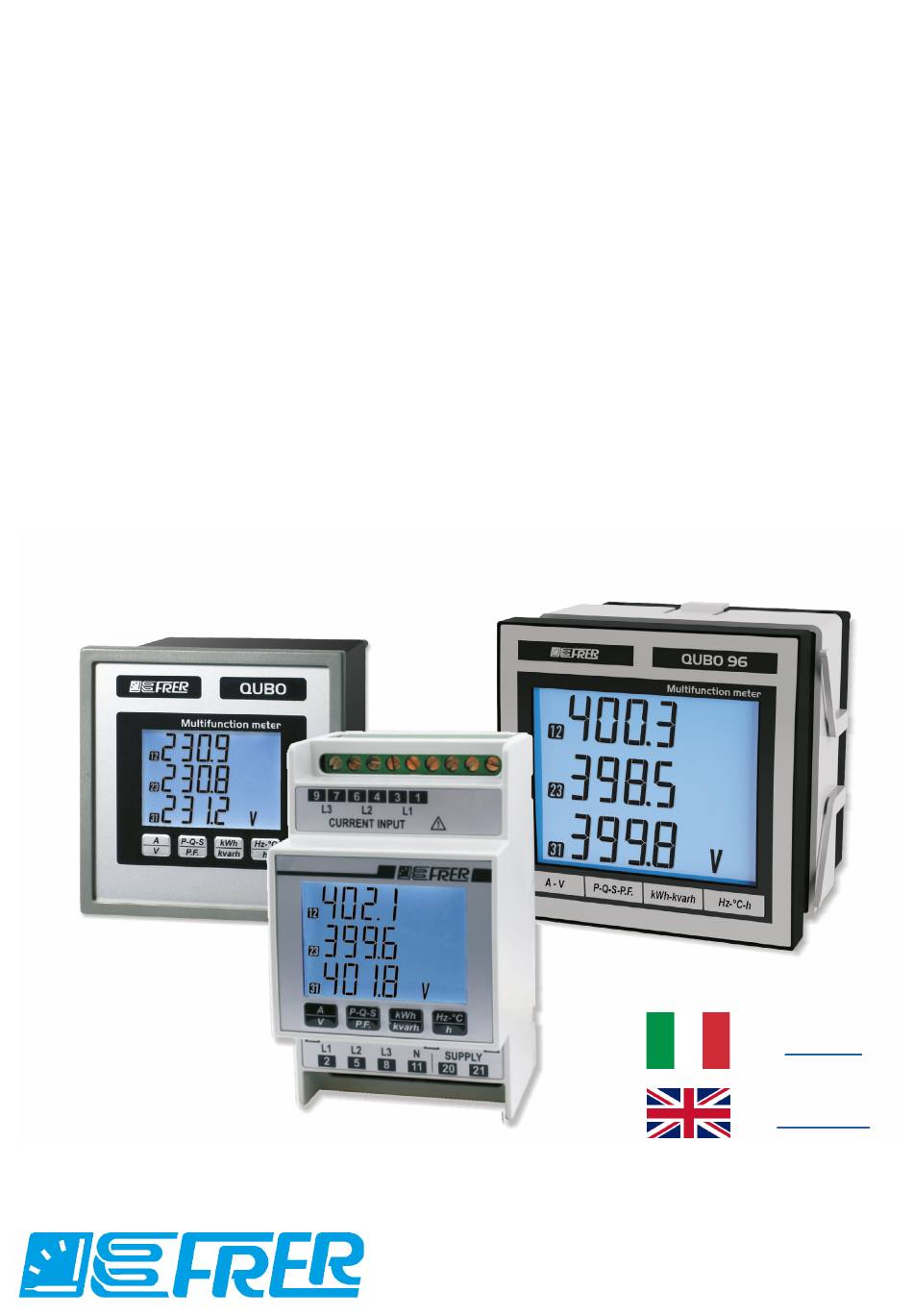

NANO - QUBO
ANALIZZATORI DI RETE MULTIFUNZIONE
MULTIFUNCTION NETWORK ANALYSERS
Q52P3L... / Q52D3L... / Q52A3L...
Q72P3L... / Q72A3L
Q96P3L...
MANUALE OPERATIVO / OPERATING MANUAL
Ipm0266_0 - Edizione / Edition 11.24
made in Italy
Pag. 2
Pag. 18
FRER srl - V.le Europa, 12
Tel.: +39.02.27302828
20093 - Cologno Monzese (MI)
frersale@frer.it
ITALY - www.frer.it
frerexport@frer.it
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the QUBO Q52P3L Series and is the answer not in the manual?

Questions and answers

Related Manuals for FRER QUBO Q52P3L Series

Summary of Contents for FRER QUBO Q52P3L Series

  • Page 1 Q72P3L... / Q72A3L Q96P3L... MANUALE OPERATIVO / OPERATING MANUAL Ipm0266_0 - Edizione / Edition 11.24 made in Italy Pag. 2 Pag. 18 FRER srl - V.le Europa, 12 Tel.: +39.02.27302828 20093 - Cologno Monzese (MI) frersale@frer.it ITALY - www.frer.it frerexport@frer.it...

  • Page 2: Table Of Contents

    ITALIANO 1. PRECAUZIONI DI SICUREZZA PAG. 3 2. CARATTERISTICHE TECNICHE PAG. 5 3. VISUALIZZAZIONE DELLE MISURE PAG. 7 4. CONFIGURAZIONE DELLO STRUMENTO PAG. 9 5. SCHEMI DI INSERZIONE PAG. 34 6. DIMENSIONI INGOMBRO PAG. 36...

  • Page 3: Precauzioni Di Sicurezza

    1. PRECAUZIONI DI SICUREZZA ATTENZIONE, LEGGERE ATTENTAMENTE LE SEGUENTI NOTE ATTENZIONE, RISCHIO DI ELETTROCUZIONE Le seguenti precauzioni di sicurezza generali devono essere osservate durante tutte le fasi di installazione e di utilizzo di questo strumento. Un uso improprio e non conforme a quanto prescritto può...
  • Page 4 La mancata osservanza di quanto sopra ed ogni utilizzo improprio dell’apparecchiatura sollevano la FRER S.r.l. da ogni responsabilità e comportano il decadimento delle condizioni di garanzia. SUI MORSETTI CONTRASSEGNATI DA QUESTO SIMBOLO PUO’ ESSERE PRESENTE UNA...

  • Page 5: Caratteristiche Tecniche

    2. CARATTERISTICHE TECNICHE display LCD retroilluminato altezza cifre 6,5mm (Q52-Q72); 13,5mm (Q96) visualizzazione massima 4 cifre (9999) posizione punto decimale automatica retroilluminazione regolabile su 5 livelli aggiornamento letture <0,5 sec. tipo di misura TRMS precisione base ±0,5% 100÷400V; tensione nominale ingresso Un 400V (Q52D3L) 1÷5A;...
  • Page 6 Conteggio delle energie kWh / kVarh numero cifre conteggio massimo 2000000000 classe di precisione 1 (kWh), 2 (kVArh-kVAh) bidirezionalità Uscite allarme Photo-mos 250V, 100mA ritardo di attivazione progr. 0...999 sec. programmabilità variabile, valore, direzione Uscite impulsive programmabili in alternativa agli allarmi programmabilità...

  • Page 7: Visualizzazione Delle Misure

    3. VISUALIZZAZIONE DELLE MISURE I modelli NANO e QUBO dispongono di una grande quantità di misure effettuate, per un facile accesso a tutte le grandezze misurate, di tasti dedicati per il richiamo immediato delle misure di interesse. Data la grande quantità di misure e›ettuate, ogni tasto può richiamare più...
  • Page 8 Potenza attiva di sistema Fattore di potenza (P.F.) Fattori di potenza (P.F.) di fase Potenza reattiva di sistema Potenza apparente di sistema Energia attiva di sistema Energia reattiva di sistema (Unico Numero espresso su 3 righe. Nell’ e - (Unico Numero espresso su 3 righe. Nell’ e sempio illu- sempio illustrato il conteggio corrisponde a strato il conteggio corrisponde a 12345678,90kvarh) 12345678,90kWh)

  • Page 9: Configurazione Dello Strumento

    4. CONFIGURAZIONE DELLO STRUMENTO FUNZIONE TASTI Tasto ENTER Funzione NAVIGAZIONE MENÙ NAVIGAZIONE ALL’INTERNO DEI MENÙ ENTER ACCESSO AL MENÙ SELEZIONATO RITORNO AL PASSAGGIO PRECEDENTE MODIFICA PARAMETRI: Scelta Multipla SCORRERE LA LISTA DELLE OPZIONI DISPONIBILI SCORRERE LE CARATTERISTICHE DELL’OPZIONE SELEZIONATA ENTER CONFERMARE SCELTA MODIFICA PARAMETRI: Editazione Numerica AUMENTARE O DIMINUIRE IL VALORE DELLA CIFRA *...
  • Page 10 ACCESSO AL MENÙ DI CONFIGURAZIONE ENTER TENERE PREMUTO PER 3 SECONDI pass INSERIMENTO DELLA PASSWORD word (default di fabbrica 0000) p q t 0000 ENTER CONFERMA Nel caso la password di protezione venisse dimenticata, lo strumento accetta anche la password “jolly” 2730.

  • Page 11: Pag

    MENÙ PRINCIPALE PAG. CTvT CONFIGURAZIONE RAPPORTI TA/TV ENTER OUT-1 CONFIGURAZIONE USCITE 1 E 2 (se installate) ENTER ( OUT-2 ) m485 CONFIGURAZIONE RS485 (se installata) ENTER CONFIGURAZIONE DI SISTEMA ENTER RSET FUNZIONE DI RESET ENTER...
  • Page 12 MENÙ CONFIGURAZIONE RAPPORTI TA/TV MODIFICA PARAMETRI CTvT CTvT CORRENTE (1 ÷ 15000 A*) CT-1 ENTER ENTER CT-1 t p q PRIMARIA 0000 MODIFICA PARAMETRI CTvT CTvT CORRENTE (5A) CT-2 ENTER ENTER CT-2 (1A) SECONDARIA MODIFICA PARAMETRI CTvT CTvT TENSIONE (50V ÷ 1MV*) VT-1 ENTER ENTER...
  • Page 13 MENÙ CONFIGURAZIONE USCITE MODIFICA PARAMETRI Selezione Misura OUT1 Out I MISURA DA meas vedi sotto ENTER ENTER MEAS CONTROLLARE t p q IMPULSI ALLARME VLN - VLL -A - P.F. - W Wh; varh; VAr - VA - Hz - r (ext.) - NON ATTIVA Misura di Sistema Fase 1 Fase 2 Fase 3 Tutte le Fasi Configurazione IMPULSI MODIFICA PARAMETRI...
  • Page 14 Configurazione ALLARME MODIFICA PARAMETRI OUT1 OUT1 TIPO DI Minima TYPE ENTER ENTER TYPE ALLARME Massima MODIFICA PARAMETRI STATO OUT1 OUT1 Aperto nOrm NORMALE ENTER ENTER nOrm Chiuso CONTATTO MODIFICA PARAMETRI VALORE OUT1 OUT1 (Valore Soglia Allarme*) THRE SOGLIA ENTER ENTER THRE t p q ALLARME...
  • Page 15 MENÙ CONFIGURAZIONE RS485 MODIFICA PARAMETRI M485 M485 INDIRIZZO (1 ÷247) ENTER ENTER t p q LOGICO 0001 MODIFICA PARAMETRI 19.2 k 19200 bps M485 M485 9.6 k 9600 bps BAUD RATE ENTER ENTER 57.6 k 57600 bps 38.4 k 38400 bps MODIFICA PARAMETRI M485 M485...
  • Page 16 MENÙ CONFIGURAZIONE DI SISTEMA Visualizzazione QUBO MODELLO ENTER ENTER qubO Modello REVISIONE Visualizzazione FIRMWARE ENTER ENTER Revisione Firmware 1 0619 REVISIONE Visualizzazione FIRMWARE ENTER ENTER Revisione Firmware 2 05-- MODIFICA PARAMETRI NUOVA (0000÷9999) pasw ENTER ENTER pasw t p q PASSWORD 0000 MODIFICA PARAMETRI...

  • Page 17: Pag

    MODIFICA PARAMETRI SEQUENZA L1-L2-L3 pseq FASI L1-L3-L2 ENTER ENTER pseq non attiva CORRETTA MODIFICA PARAMETRI Minima RETROILLU- Bassa BLIT ENTER ENTER Media bLIT MINAZIONE Alta Massima MODIFICA PARAMETRI TEMPO DI (0÷999 s) s-by ENTER ENTER S-by t p q STAND-BY 0060 MODIFICA PARAMETRI SCORRIMENTO...
  • Page 18 ENGLISH 1. SAFETY PRECAUTIONS PAGE 19 2. TECHNICAL CHARACTERISTICS PAGE 21 3. MEASURING DISPLAING PAGE 23 4. METER SETTING PROCEDURE PAGE 25 5. WIRING DIAGRAMS PAGE 34 6. OVERALL DIMENSIONS PAGE 36...

  • Page 19: Safety Precautions

    1. SAFETY PRECAUTIONS WARNING, PLEASE READ THE FOLLOWING NOTES WARNING RISK OF ELECTRIC SHOCK The following general safety precautions must be observed during all phases of installation and operation of this instrument. • Installation and operation of this instrument can be performed by qualified personnel only and according to the relevant Normatives.
  • Page 20 • FRER assumes no liability for the Customer’s failure to comply with these requirements. DANGEROUS VOLTAGE MAY BE PRESENT ON THE TERMINALS MARKED WITH THIS SYMBOL ! NOTE: The contents of this Manual are subject to change without prior notice as a result of impro- vements in performances and functions.

  • Page 21: Technical Characteristics

    2. TECHNICAL CHARACTERISTICS display backlight LCD digits height 6,5mm (Q52); 9mm (Q72); 13,5mm (Q96) max. indication 4 digits (9999) decimal point position automatic backlight adjustable on 5 levels readings update <0,5 sec. measuring type TRMS basic accuracy ±0,5% 100÷400V; nominal input voltage Un 400V (Q52D3L) 1÷5A;...
  • Page 22 Energy counting kWh / kVarh / kVAh number of digits maximum counting 2000000000 accuracy class 1 (kWh), 2 (kVArh) bidirectionality Alarm outputs Photo-mos 50V, 100mA activation delay setting progr. 0...999 sec. programmability variable, value, direction Pulse outputs programmable as alternative to alarms programmability pulse value pulse duration...

  • Page 23: Measuring Displaing

    3. MEASURING DISPLAING The NANO and QUBO meters are fitted with 4 front push button which allow immediate display of the measure concerned. Each push button can retrieve multiple pages by clicking it repeatedly. These pages are logically grouped. Line Current Delta Voltage L-L Star Voltage L-N In the voltage measurements pages an indicator of right phase sequence is displayed (the...
  • Page 24 System active energy System reactive energy (Single Number expressed on 3 lines. In the example (Single Number expressed on 3 lines. In the shown, the count corresponds to 12345678.90kWh) example shown, the count corresponds to 12345678.90kVarh) Hours run System Frequency Value resettable by holding down the key at Switchboard internal temperature least per 3 seconds.

  • Page 25: Meter Setting Procedure

    4. METER SETTING PROCEDURE FUNCTION KEYS ENTER Function NAVIGATION MENU NAVIGATION WITHIN THE MENUS ENTER ACCESS TO THE SELECTED MENU RETURN TO THE PREVIOUS STEP PARAMETERS EDITING: Multiple Choice SCROLL THROUGH THE LIST OF AVAILABLE OPTIONS SCROLL THROUGH THE FEATURES OF THE SELECTED OPTION ENTER CONFIRM CHOICE PARAMETERS EDITING: Numerical Editing...
  • Page 26 CONFIGURATION MENU ACCESS ENTER PUSH FOR 3 SECONDS pass PASSWORD ENTRY word (0000 factory default) p q t 0000 ENTER CONFIRM In case the password is forgotten the meter accepts also the password 2730.
  • Page 27 MAIN MENU PAGE CTvT CT AND VT RATIO SETTING ENTER OUT-1 OUTPUT 1 & 2 SETTING (only when available) ENTER ( OUT-2 ) m485 RS485 SETTING (only when available) ENTER SYSTEM SETTING ENTER RSET RESET FUNCTION ENTER...
  • Page 28 CT AND VT RATIO SETTING MENU PARAMETERS EDITING CTvT CTvT PRIMARY (1 ÷ 15000 A*) CT-1 ENTER ENTER CT-1 t p q CURRENT 0000 PARAMETERS EDITING CTvT CTvT SECONDARY (5A) CT-2 ENTER ENTER CT-2 (1A) CURRENT PARAMETERS EDITING CTvT CTvT PRIMARY (50V ÷...
  • Page 29 OUTPUTS SETTING MENU PARAMETERS EDITING Measure Selection OUT1 Out I MEASURE TO meas see below ENTER ENTER MEAS CHEKED t p q PULSES ALARMS VLN - VLL -A - P.F. - W Wh; varh; VAr - VA - Hz - r (ext.) - DISABLED System Measure Ph-1...
  • Page 30 ALARMS setting PARAMETERS EDITING OUT1 OUT1 ALARM Min. TYPE ENTER ENTER TYPE TYPE Max. PARAMETERS EDITING NORMAL OUT1 OUT1 Open nOrm ALARM ENTER ENTER nOrm Closed STATUS PARAMETERS EDITING OUT1 OUT1 THRESHOLD (Alarm value*) THRE ENTER ENTER THRE SETTING t p q PARAMETERS EDITING OUT1 OUT1...
  • Page 31 RS485 SETTING MENU PARAMETERS EDITING M485 M485 LOGIC (1 ÷247) ENTER ENTER t p q ADDRESS 0001 PARAMETERS EDITING 19.2 k 19200 bps M485 M485 9.6 k 9600 bps BAUD RATE ENTER ENTER 57.6 k 57600 bps 38.4 k 38400 bps PARAMETERS EDITING M485 M485...
  • Page 32 SYSTEM SETTING MENU Shows QUBO MODEL TYPE ENTER ENTER qubO model type FIRMWARE Shows RELEASE ENTER ENTER Firmware Release 1 0619 FIRMWARE Shows RELEASE ENTER ENTER Firmware Release 2 05-- PARAMETERS EDITING (0000÷9999) pasw PASSWORD ENTER ENTER pasw t p q 0000 SETTING PARAMETERS EDITING...
  • Page 33 PARAMETERS EDITING L1-L2-L3 CORRECT pseq PHASE L1-L3-L2 ENTER ENTER pseq SEQUENCE Disabled PARAMETERS EDITING Min. BACKLIGHT BLIT ENTER ENTER Middle bLIT SETTING High Max. PARAMETERS EDITING STAND-BY (0÷999 s) s-by ENTER ENTER S-by t p q TIME 0060 PARAMETERS EDITING AUTOMATIC (0÷60 s 0=OFF) POLL...

  • Page 34: Wiring Diagrams

    5. SCHEMI DI INSERZIONE / WIRING DIAGRAMS Q52A3L... - Q52P3L... - Q72A3L... - Q72P3L... Linea Trifase 3-4 Fili / Three-phase 3-4 wires system Q52P3L... - Q72P3L... Linea Trifase 3 Fili ARON / Three-phase 3 wires ARON system Q52D3L...
  • Page 35 Q96P3L... Linea Trifase 3-4 Fili / Three-phase 3-4 wires system Linea Trifase 3 Fili ARON / Three-phase 3 wires ARON system...

  • Page 36: Overall Dimensions

    6. DIMENSIONI INGOMBRO / OVERALL DIMENSIONS Q52P3L... / Q52D3L... / Q52A3L... 0,200 kg Q72P3L.../ Q72A3L... 0,200 kg Morsettiera inferiore estraibile / With drawable lower terminals block Q96P3L... 0,200 kg...
  • Page 37 Q52D3L... Q..D3L063... 8 17,5 30 0,10 Q..D3L125... 0,15 Q..D3L160... 27 0,30 Q..D3L250... 27 0,30 Q52A3L... - Q72A3L... 0,330 kg 0,260 kg 0,200 kg Q..A3L060... Q..A3L100... Q..A3L400... Q..A3L150... Q..A3L200... Q..A3L250...
