Cisco Small Business
Cisco Unmanaged Rackmount Switches

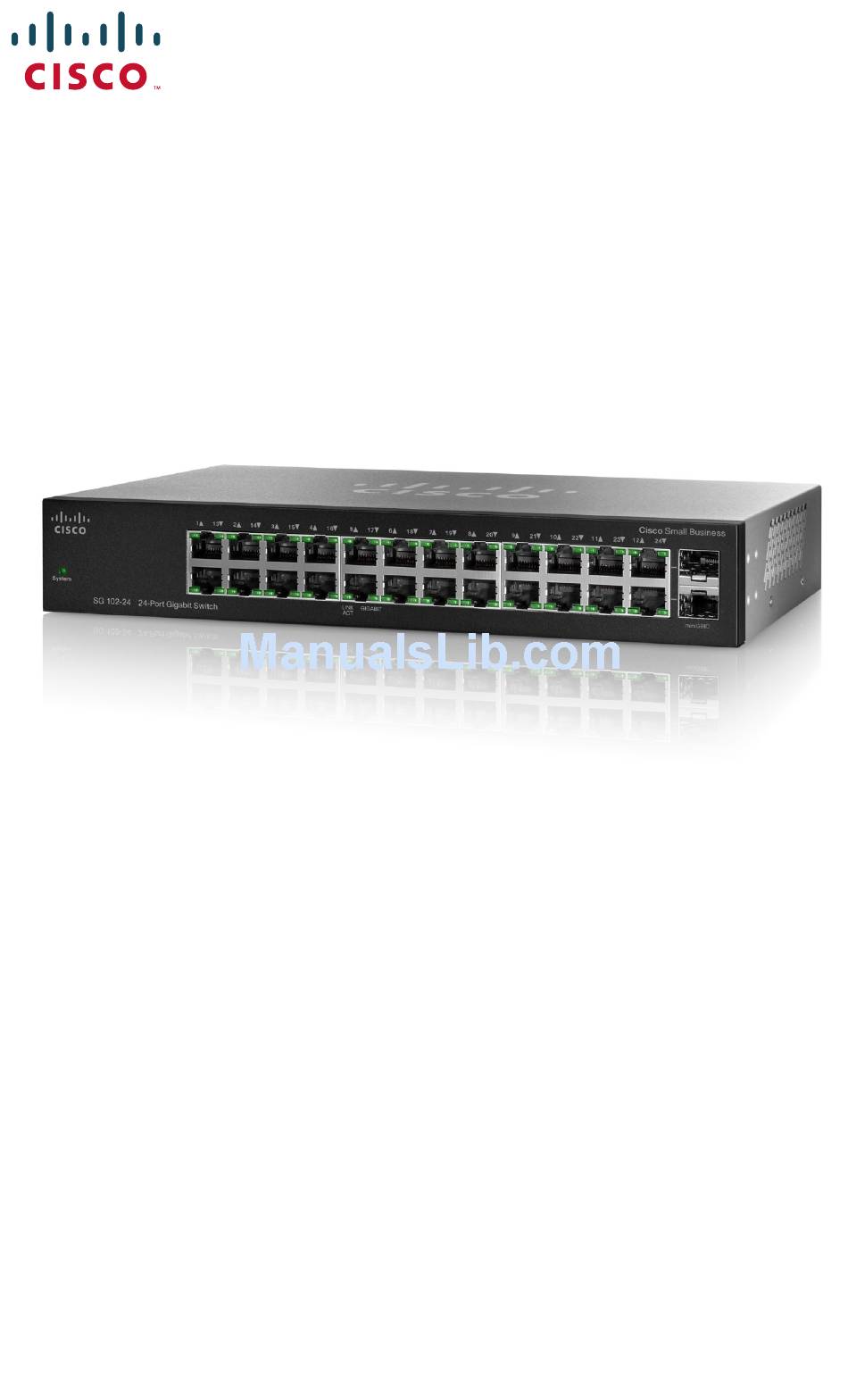

Package Contents
• Cisco SF 100-16, SF 100-24, SF 102-24, SG 100-16, SG 100-24,
or SG 102-24 Unmanaged Rackmount Switch
• Rackmount Kit
• Power Cord
• This Quick Start Guide
Guía de inicio rápido
Guida di riferimento rapido
Guide de démarrage rapide

Quick Start Guide

Kurzanleitung

Advertisement

Table of Contents
loading

Related Manuals for Cisco SG 102-24

Summary of Contents for Cisco SG 102-24

  • Page 1: Quick Start Guide

    Guide de démarrage rapide Cisco Small Business Cisco Unmanaged Rackmount Switches Package Contents • Cisco SF 100-16, SF 100-24, SF 102-24, SG 100-16, SG 100-24, or SG 102-24 Unmanaged Rackmount Switch • Rackmount Kit • Power Cord • This Quick Start Guide...

  • Page 2: Traffic Prioritization

    Welcome Thank you for choosing the Cisco SF 100-16, SF 100-24, SF 102-24, SG 100-16, SG 100-24, or SG 102-24 Unmanaged Rackmount Switch, a Cisco Small Business network communications device. This guide will familiarize you with the layout of the unmanaged rackmount switch and describe how to deploy the device in your network.
  • Page 3 Installing the Cisco Switch There are three ways to physically install the switch: • Set the switch on a flat surface. • Mount the switch in a standard rack (1U high). • Mount the switch on a wall. Before you install the Unmanaged Rackmount Switch, follow the guidelines in this section.

  • Page 4: Rack-Mount Placement

    19-inch rack. Wall Mounting A Cisco SF 100-16, SF 100-24, SG 100-16, or SG 102-24 Unmanaged Rackmount Switch can be wall-mounted. If you plan to mount this switch to a wall, you need 2 wallboard screws to deploy the unmanaged desktop switch.
  • Page 5 0. 1 inches (3 mm). Place the unmanaged rackmount switch wall-mount slots over the screws and slide the unmanaged rackmount switch down until the screws fit snugly into the wall-mount slots. Cisco Unmanaged Rackmount Switches...

  • Page 6: Connecting Network Devices

    To prioritize voice or video traffic by using the QoS feature on the switch, set flow control to off in the configurations of the connected devices. Otherwise, flow control might send a pause Cisco Unmanaged Rackmount Switches...

  • Page 7: Front Panel Ports

    • MiniGBIC ports are compatible with Cisco miniGBIC modules MGBSX1, MGBLH1, MGBT1, MGBLX1, and MGBBX1, as well as other brands of miniGBIC modules.

  • Page 8: Front Panel Leds

    POWER Side Panel The Kensington lock is located on the side panel of the unmanaged rackmount switch. (Only the Cisco SF 100-16, SF 100-24, SG 100-16, or SG 102-24 Unmanaged Rackmount Switch has a lock.) Cisco Unmanaged Rackmount Switches...

  • Page 9: Specifications

    1.429 Kg 279.4x44.45x170 11x1.75x6.7 3. 1 50 lbs RJ-45 10/100/1000 ports SG 100-24 2.292 Kg 440x44.45x202.5 17.35x1.74x7.99 2.292 lbs RJ-45 10/100/1000 ports SG 102-24 1.629 Kg 279.4x44.45x170 11x1.75x6.7 3.591 lbs RJ-45 10/100/1000 ports, uplinks 2 miniGBIC Cisco Unmanaged Rackmount Switches...
  • Page 10 802. 1 p Cabling Type Category 5 or better Physical Security Kensington security slot on a Cisco SF 100-16, SF 100-24, SG 100-16, or SG 102-24 Unmanaged Rackmount Switch Power 100V-240V~ 1A 50-60 Hz Certification FCC Class A, CE Operating Temperature 32 to 104ºF (0 to 40ºC)

  • Page 11: Where To Go From Here

    Switches Quick Start Guide csbus/sf10x-xx_sg10x-xx/quick_start/guide/ 78-19225-01.pdf Regulatory, Compliance, and www.cisco.com/en/US/products/ps10007/ Safety Information tsd_products_support_series_home.html Warranty Information www.cisco.com/go/warranty Cisco Small Business Cisco Partner Central for Small www.cisco.com/web/partners/sell/smb Business (Partner Login Required) Cisco Small Business Home www.cisco.com/smb Marketplace www.cisco.com/go/marketplace Cisco Unmanaged Rackmount Switches...
  • Page 12 Gracias por elegir el Switch no administrado para montaje en rack SF 100-16, SF 100-24, SF 102-24, SG 100-16, SG 100-24 o SG 102-24 de Cisco, un dispositivo de comunicación de redes para la PYME de Cisco. Esta guía lo familiarizará con la disposición del switches no administrados para montaje en rack y describirá...
  • Page 13 Sobrecarga mecánica: el dispositivo debe estar nivelado, estable y asegurado para evitar que se deslice o se desplace de su posición. Sobrecarga del circuito: al conectar el dispositivo a la toma de corriente el circuito no debe sobrecargarse. Switches no administrados para montaje en rack de Cisco...

  • Page 14: Montaje En Pared

    Montaje en pared El Switches no administrados para montaje en rack SF 100-16, SF 100-24, SG 100-16 o SG 102-24 de Cisco se puede montar en la pared. Antes de comenzar, necesitará dos tornillos de pared (incluidos) para montar el switches no administrados para montaje en rack. Se recomienda usar tornillos con una cabeza de al menos 4 mm de ancho y con un eje de por lo menos 1,5 mm de diámetro.
  • Page 15 Coloque las ranuras para montaje en la pared sobre los tornillos y deslice el switches no administrados para montaje en rack hacia abajo hasta que los tornillos queden firmes dentro de las ranuras. Switches no administrados para montaje en rack de Cisco...
  • Page 16 Se trata de un comportamiento normal y esperado. Repita el Paso 1 y el Paso 2 para cada dispositivo que quiera conectar al switches no administrados para montaje en rack. Switches no administrados para montaje en rack de Cisco...
  • Page 17 Los puertos Ethernet (802.3) de detección automática se utilizan para comunicaciones de redes por cable. Cada puerto Ethernet soporta velocidades de 10 Mbps, 100 Mbps o 1000 Mbps. Switches no administrados para montaje en rack de Cisco...
  • Page 18 óptica. • Los puertos miniGBIC son compatibles con los módulos miniGBIC MGBSX1, MGBLH1, MGBT1, MGBLX1 y MGBBX1 de Cisco, y con otros módulos miniGBIC de otras marcas. • La interfaz miniGBIC es un puerto de combinación compartido con otra interfaz RJ-45.

  • Page 19: Especificaciones

    Panel lateral El bloqueo Kensignton está ubicado en el panel lateral del switches no administrados para montaje en rack. (Sólo Switches no administrados para montaje en rack SF 100-16, SF 100-24, SG 100-16 o SG 102-24 de Cisco tienen bloqueo). Especificaciones Las siguientes tablas detallan las especificaciones para los switches no administrados para montaje en rack.
  • Page 20 Temperatura de -4 a 158 ºF (-20 a 70 ºC) almacenamiento Humedad operativa 10% al 90% de humedad relativa, sin condensación Humedad de 10% al 90% de humedad relativa, sin almacenamiento condensación Switches no administrados para montaje en rack de Cisco...
  • Page 21 Información de garantía www.cisco.com/go/warranty Cisco Small Business Central para socios Cisco para www.cisco.com/web/partners/sell/smb la PYME (se debe iniciar sesión como socio) Página principal de Cisco Small www.cisco.com/smb Business Mercado www.cisco.com/go/marketplace Switches no administrados para montaje en rack de Cisco...
  • Page 22 Benvenuti Grazie per aver scelto lo Switch Cisco per montaggio in rack non gestito SF 100-16, SF 100-24, SF 102-24, SG 100-16, SG 100-24 o SG 102-24, un dispositivo di comunicazione di rete Cisco Small Business. Questa guida farà familiarizzare con il layout dello switch per montaggio in rack non gestito e descriverà...
  • Page 23 Sovraccarico meccanico: il dispositivo deve essere piatto, stabile e sicuro in modo da evitare che scivoli o che si sposti dalla posizione. Sovraccarico del circuito: l'aggiunta del dispositivo alla presa di corrente non deve sovraccaricare quel circuito. Switch Cisco per montaggio in rack non gestito...

  • Page 24: Montaggio A Parete

    19 pollici. Montaggio a parete Uno Switch Cisco per montaggio in rack non gestito SF 100-16, SF 100-24, SG 100-16 o SG 102-24 può essere montato a parete. Prima di iniziare, sono necessarie 2 viti per cartongesso (fornite) per montare lo switch per montaggio in rack non gestito.
  • Page 25 Allineare le fessure per il montaggio a parete dello switch per ASSAGGIO montaggio in rack non gestito con le viti e spingere lo switch per montaggio in rack non gestito verso il basso fino a inserire saldamente le viti nelle fessure. Switch Cisco per montaggio in rack non gestito...
  • Page 26 Si tratta di un'operazione normale e prevista. Ripetere il Passaggio 1 e il Passaggio 2 per ogni dispositivo ASSAGGIO che si desidera collegare allo switch per montaggio in rack non gestito. Switch Cisco per montaggio in rack non gestito...
  • Page 27 Le porte con rilevamento automatico Ethernet (802.3) vengono utilizzate per le comunicazioni di rete cablate. Ogni porta Ethernet supporta velocità di rete pari a 10 Mbps, 100 Mbps o 1000 Mbps. Switch Cisco per montaggio in rack non gestito...

  • Page 28: Pannello Posteriore

    • Le porte miniGBIC sono compatibili con i moduli miniGBIC di Cisco MGBSX1, MGBLH1, MGBT1, MGBLX1, MGBBX1 e con gli altri marchi dei moduli miniGBIC.

  • Page 29: Pannello Laterale

    Pannello laterale Il blocco Kensington è posizionato sul pannello laterale dello switch per montaggio in rack non gestito (Solo lo Switch Cisco per montaggio in rack non gestito SF 100-16, SF 100-24, SG 100-16 o SG 102-24 ha un blocco).
  • Page 30 Da -4 a 158 ºF (da -20 a 70 °C) immagazzinaggio Umidità di esercizio Dal 10% al 90% di umidità relativa, senza condensa Umidità di Dal 10% al 90% di umidità relativa, senza immagazzinaggio condensa Switch Cisco per montaggio in rack non gestito...

  • Page 31: Risorse Aggiuntive

    Informazioni sulla garanzia www.cisco.com/go/warranty Cisco Small Business Cisco Partner Central per Small www.cisco.com/web/partners/sell/smb Business (richiede l'immissione di dati di accesso da parte dei partner) Cisco Small Business Home www.cisco.com/smb Marketplace www.cisco.com/go/marketplace Switch Cisco per montaggio in rack non gestito...
  • Page 32 Willkommen Vielen Dank, dass Sie sich für den Cisco SF 100-16, SF 100-24, SF 102-24, SG 100-16, SG 100-24 oder SG 102-24 Unmanaged Rackmount Switch entschieden haben, ein Netzwerkkommunikationsgerät von Cisco Small Business. In dieser Anleitung wird der Aufbau des Unmanaged Rackmount Switch beschrieben und wie Sie das Gerät in Ihrem Netzwerk bereitstellen...
  • Page 33 Installation des Cisco Switch Es gibt drei Möglichkeiten, den Switch zu installieren: • Legen Sie den Switch auf eine flache Oberfläche. • Montieren Sie den Switch in einem Standard-Rack (1 HE hoch). • Montieren Sie den Switch an einer Wand.

  • Page 34: Rack Installation

    19-Zoll-Rack und ziehen Sie diese Schrauben fest an. Wandmontage Ein Cisco SF 100-16, SF 100-24, SG 100-16 oder SG 102-24 Unmanaged Rackmount Switch kann an der Wand befestigt werden. Bevor Sie beginnen, benötigen Sie die 2 Schrauben zur Wandbefestigung (mitgeliefert), damit Sie den Unmanaged Rackmount Switch befestigen können.
  • Page 35 Oberfläche und dem Schraubenkopf mindestens einen Abstand von 3 mm. Führen Sie die Montageschlitze des Unmanaged Rackmount CHRITT Switch über die Schrauben und schieben Sie den Unmanaged Rackmount Switch nach unten, bis die Schrauben fest in die Schlitze eingerastet sind. Cisco Unmanaged Rackmount Switches...
  • Page 36 INWEIS hintereinander geschalteten Switch von einem Port zu einem anderen Port verlegt wird, kann es bis zu einer Minute dauern, bis die Betriebsfähigkeit des Netzwerks wieder vollständig wiederhergestellt ist. Das ist ein normales und erwartungsgemäßes Verhalten. Cisco Unmanaged Rackmount Switches...
  • Page 37 RJ-45-Ethernet-Ports – Verwenden Sie diese Ports, um Netzwerkgeräte wie Computer, Drucker und Access Points an den Switch anzuschließen. Die Autosensing-Ethernet-802.3-Ports werden für die drahtgebundene Netzwerkkommunikation verwendet. Jeder Ethernet-Port unterstützt Netzwerkgeschwindigkeiten von 10 MBit/s, 100 MBit/s oder 1000 MBit/s. Cisco Unmanaged Rackmount Switches...

  • Page 38: Leds An Der Vorderseite

    Unmanaged Rackmount Switch über einen Lichtwellenleiter eine Uplink- Verbindung mit anderen Switches herstellen kann. • MiniGBIC-Ports sind kompatibel mit den MiniGBIC-Modulen MGBSX1, MGBLH1, MGBT1, MGBLX1 und MGBBX1 von Cisco sowie mit MiniGBIC-Modulen anderer Hersteller. • Die MiniGBIC-Schnittstelle ist ein Mehrfach-Port, der mit einer anderen RJ-45-Schnittstelle geteilt wird.

  • Page 39: Technische Daten

    POWER Seitenteil Das Kensington-Schloss befindet sich am Seitenteil des Unmanaged Rackmount Switch. (Nur das Cisco SF 100-16, SF 100-24, SG 100-16 oder SG 102-24 Unmanaged Rackmount Switch verfügt über ein Schloss.) Technische Daten In den folgenden Tabellen werden die technischen Daten für die Unmanaged Rackmount Switches aufgelistet.
  • Page 40 802. 1 p Kabelart Kategorie 5 oder besser Physische Sicherheit Vorrichtung für Kensington-Schloss bei einem Cisco SF 100-16, SF 100-24, SG 100-16 oder SG 102-24 Unmanaged Rackmount Switch Stromversorgung 100 V - 240 V~ 1A 50 - 60 Hz...

  • Page 41: Weitere Informationen

    Produktdokumentation Cisco Unmanaged Rackmount www.cisco.com/en/US/docs/switches/lan/ Switches Kurzanleitung csbus/sf10x-xx_sg10x-xx/quick_start/guide/ 78-19225-01.pdf Gesetzliche Bestimmungen und www.cisco.com/en/US/products/ps10007/ Sicherheitsinformationen tsd_products_support_series_home.html Garantiebestimmungen www.cisco.com/go/warranty Cisco Small Business Cisco Partnerzentrale für Small www.cisco.com/web/partners/sell/smb Business (Partner-Anmeldung erforderlich) Cisco Small Business- www.cisco.com/smb Homepage Marktplatz www.cisco.com/go/marketplace Cisco Unmanaged Rackmount Switches...
  • Page 42 Bienvenue Merci d’avoir choisi le Commutateur non géré SF 100-16, SF 100-24, SF 102-24, SG 100-16, SG 100-24 ou SG 102-24 Cisco montable en rack, un appareil de communication en réseau de Cisco Small Business. Ce guide a pour objectif de vous aider à vous familiariser avec la disposition du commutateur non géré...
  • Page 43 Surcharge mécanique : l’appareil doit être nivelé, stable et fixe pour éviter tout glissement ou déplacement par rapport à son emplacement d’origine. Surcharge du circuit : le branchement de l’appareil à la prise secteur ne doit en aucun cas surcharger le circuit. Commutateurs non gérés Cisco montables en rack...

  • Page 44: Montage En Rack

    Montage mural Vous pouvez fixer un Commutateur non géré SF 100-16, SF 100-24, SG 100-16 ou SG 102-24 Cisco montable en rack au mur. Avant de procéder au montage mural du commutateur non géré montable en rack, repérez les deux vis murales (incluses). Nous vous recommandons d’utiliser des vis d’une épaisseur de tête minimale de 4 mm et d’un...
  • Page 45 Placez les logements d’installation murale du commutateur non É TAPE géré montable en rack au-dessus des vis, puis faites glisser le commutateur non géré montable en rack vers le bas jusqu’à introduire doucement les têtes de vis dans ces logements. Commutateurs non gérés Cisco montables en rack...
  • Page 46 Ce comportement est normal. Renouvelez l’Étape 1 l’Étape 2 pour chaque appareil que vous É TAPE voulez relier au commutateur non géré montable en rack. Commutateurs non gérés Cisco montables en rack...
  • Page 47 Les ports Ethernet (802.3) de détection automatique sont utilisés pour les communications réseau. Chaque port Ethernet prend en charge les vitesses du réseau de 10 Mbits/s, de 100 Mbits/s ou de 1 000 Mbits/s. Commutateurs non gérés Cisco montables en rack...
  • Page 48 MiniGBIC. Le commutateur non géré montable en rack peut ainsi établir une liaison montante vers d’autres commutateurs via une fibre optique. • Les ports MiniGBIC sont compatibles avec les modules MiniGBIC Cisco MGBSX1, MGBLH1, MGBT1, MGBLX1 et MGBBX1, ainsi qu’avec les modules MiniGBIC d’autres marques.

  • Page 49: Caractéristiques Techniques

    Le verrou Kensington est situé sur le panneau latéral du commutateur non géré montable en rack. Seul le Commutateur non géré SF 100-16, SF 100-24, SG 100-16 ou SG 102-24 Cisco montable en rack est équipé d’un verrou. Caractéristiques techniques Les tableaux suivants répertorient les caractéristiques techniques des...
  • Page 50 Type de câblage Catégorie 5 ou plus Sécurité physique Logement de sécurité Kensington sur un Commutateur non géré SF 100-16, SF 100-24, SG 100-16 ou SG 102-24 Cisco montable en rack Alimentation 100V-240V~ 1A 50-60 Hz Certification FCC Classe A, CE Température de...

  • Page 51: Pour En Savoir Plus

    à la tsd_products_support_series_home.html compatibilité et à la sécurité Informations relatives à la www.cisco.com/go/warranty garantie Cisco Small Business Cisco Partner Central for Small www.cisco.com/web/partners/sell/smb Business (Identification partenaire obligatoire) Accueil Cisco Small Business www.cisco.com/smb Marketplace www.cisco.com/go/marketplace Commutateurs non gérés Cisco montables en rack...
  • Page 52 Cisco, Cisco Systems, the Cisco logo, and the Cisco Systems logo are registered trademarks or trademarks of Cisco Systems, Inc. and/or its affiliates in the United States and certain other countries. All other trademarks mentioned in this document or Website are the property of their respective owners.
