Living Spaces DS-D399-290-1 Manual

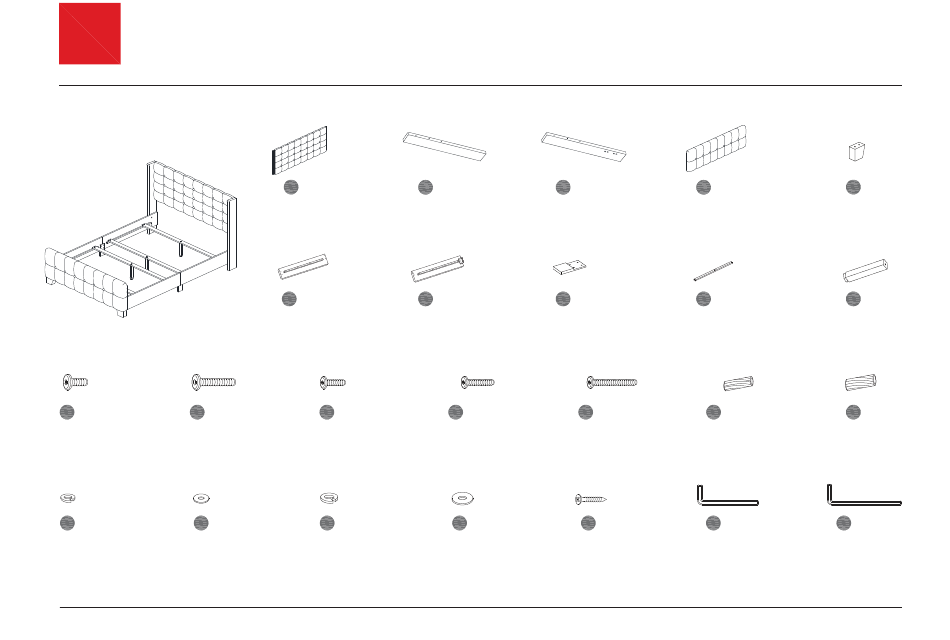

PARTS LIST / LISTE DES PIE CES / LISTA DE PIEZAS
ITEM NO. / ARTICLE NO. / ARTICULO N O :DS-D399-290-1/2/3

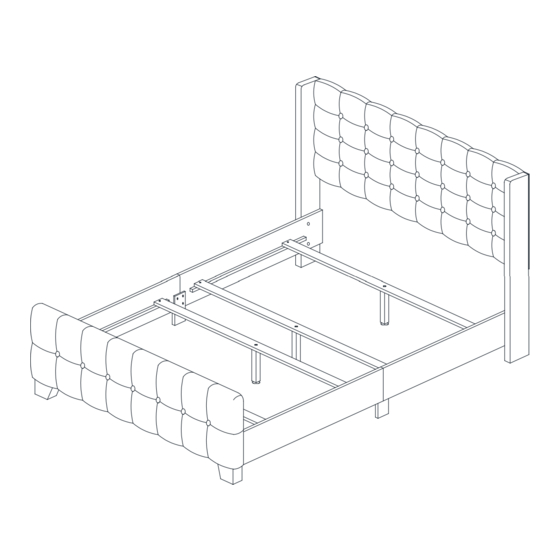

DESCRIPTION / DESCRIPCIÓ N : QUEEN BED/GRAND LIT/CAMA QUEEN
J K
*
x4 Allen Bolt M8 x 20 x4 Allen Bolt M8 x 50
x4 Vis à tête creuse hexagonale x4 Vis à tête creuse hexagonale
M8 x 20 M8 x 50
x4 Perno Allen M8 x 20 x4 Perno Allen M8 x 50
Q R
*
x14 Spring Washer M6 x 13 x14 Flat Washer M6 x 19
x14 Rondelle à ressort M6 x 13 x14 Rondelle plate M6 x 19
x14 Arandela auto-bloqueante x14 Arandela plana M6 x19
M6 x 13
Page 1 of 3
BACK VIEW
A B1
x1 Headboard Panel x1 Left leg
x1 Tête de lit x1 Patte de gauche
x1 Panel de cabecera x1 Pata izquierda
E F
x2 Side Rail (L/R) x2 Side Rail (L/R)
x2 Côtés de lit x2 Côtés de lit
x2 Largueros laterales x2 Largueros laterales
L
* *
x8 Allen Bolt M6 x 25
x8 Vis à tête creuse hexagonale
M6 x 25
x8 Perno Allen M6 x 25
S
* *
x4 Spring Washer M8 x 14
x4 Rondelle à ressort M8 x 14
x4 Arandela auto-bloqueante
M8 x 14
BACK VIEW
B2
x1 Right Leg
x1 Patte de droite
x1 Pata derecha
G
*
x2 Center Leg
x2 Pattes centrales
x2 Patas centrales
M N
*
x10 Allen Bolt M6 x 35 x2 Allen Bolt M6 x 70
x10 Vis à tête creuse hexagonale x2 Vis à tête creuse hexagonale
M6 x 35 M6 x 70
x10 Perno Allen M6 x 35 x2 Perno Allen M6 x 70
T U
*
x4 Flat Washer M8 x 22 x8 Screw M4 x 32
x4 Rondelle plate M8 x 22 x8 Vis M4 x 32
x4 Arandela plana M8 x 22 x8 Tornillo M4 x 32
For assembly instruction video, please go to: www.myfurnitureinstructions.com
C
x1 Footboard Panel
x1 Pied de lit
x1 Tablero de pie de cama
H
*
x4 Slat
x4 Lattes
x4 Listones
O
* *
x2 Wood Dowel M8 x 30
x2 Goujon en bois M8 x 30
x2 Tarugo de madera M8 x 30
V
* *
x1 Allen Wrench M5 x 65
x1 Clé hexagonale M5 x 65
x1 Llave Allen M5 x 65
*
Made in Malaysia / Fabriqué en Malaisie / Hecho en Malasia
D
*
x2 Footboard Leg
x2 Pattes de pied de lit
x2 Patas del pie de cama
I
*
x4 Center Rail
x4 Pattes de supports
x4 Patas de apoyo de listones
P
*
x4 Wood Dowel M10 x 30
x4 Goujon en bois M10 x 30
x4 Tarugo de madera M10 x 30
W
*
x1 Allen Wrench M4 x 100
x1 Clé hexagonale M4 x 100
x1 Llave Allen M4 x 100
Replaceable Part
