PARTS LIST / LISTE DES PIE CES / LISTA DE PIEZAS
ITEM NO. / ARTICLE NO. / ARTICULO N O :DS-D393-292

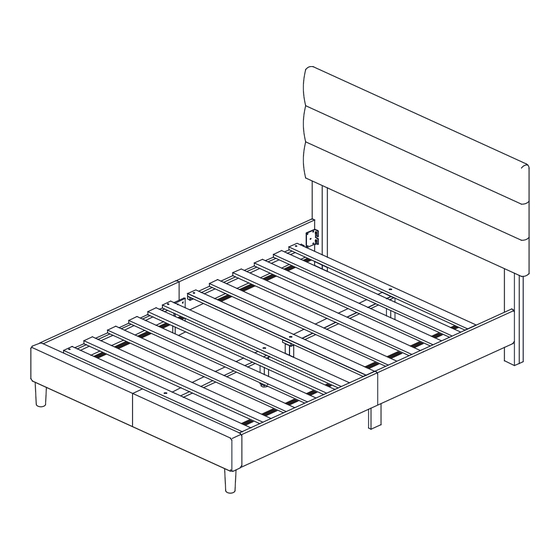

DESCRIPTION / DESCRIPCIÓ N : QUEEN BED/GRAND LIT/CAMA QUEEN
Page 1 of 3
A B1
x1 Headboard Panel x1 Left leg
x1 Tête de lit x1 Patte de gauche
x1 Panel de cabecera x1 Pata izquierda
E F
x2 Side Rail x2 Side Rail
x2 Côtés de lit x2 Côtés de lit
x2 Largueros laterales x2 Largueros laterales
J K
*
x4 Support Leg x8 Allen Bolt M8 x 20
x4 Pied x8 Vis à tête creuse hexagonale
x4 Pierna de soporte M8 x 20
x8 Perno Allen M8 x 20
O P
*
x14 Spring Washer x14 Flat Washer
x14 Rondelle à ressort x14 Rondelle plate
x14 Arandela auto-bloqueante x14 Arandela plana
B2
* *
x1 Right Leg
x1 Patte de droite
x1 Pata derecha
G
*
x2 Center Leg
x2 Pattes centrales
x2 Patas centrales
L
* *
x8 Allen Bolt M6 x 25
x8 Vis à tête creuse hexagonale
M6 x 25
x8 Perno Allen M6 x 25
Q
* *
x8 Screw M4 x 32
x8 Vis M4 x 32
x8 Tornillo M4 x 32
For assembly instruction video, please go to: www.myfurnitureinstructions.com
C
x1 Footboard Panel x2 Footboard Leg
x1 Pied de lit x2 Pattes de pied de lit
x1 Tablero de pie de cama x2 Patas del pie de cama
H
*
x2 Slat x2 Center Rail
x2 Lattes x2 Pattes de supports
x2 Listones x2 Patas de apoyo de listones
M
*
x6 Allen Bolt M6 x 35 x4 Allen Bolt M6 x 50
x6 Vis à tête creuse hexagonale x4 Vis à tête creuse hexagonale
M6 x 35
x6 Perno Allen M6 x 35 x4 Perno Allen M6 x 50
R
*
x1 Allen Wrench M5 x 65 x1
x1 Clé hexagonale M5 x 65 x1
x1 Llave Allen M5 x 65 x1
*
Replaceable Part
Made in Malaysia / Fabriqué en Malaisie / Hecho en Malasia
D
*
I
*
N
*
M6 x 50
S
*
Allen Wrench M4 x 65
Clé hexagonale M4 x 65
Llave Allen M4 x 65
