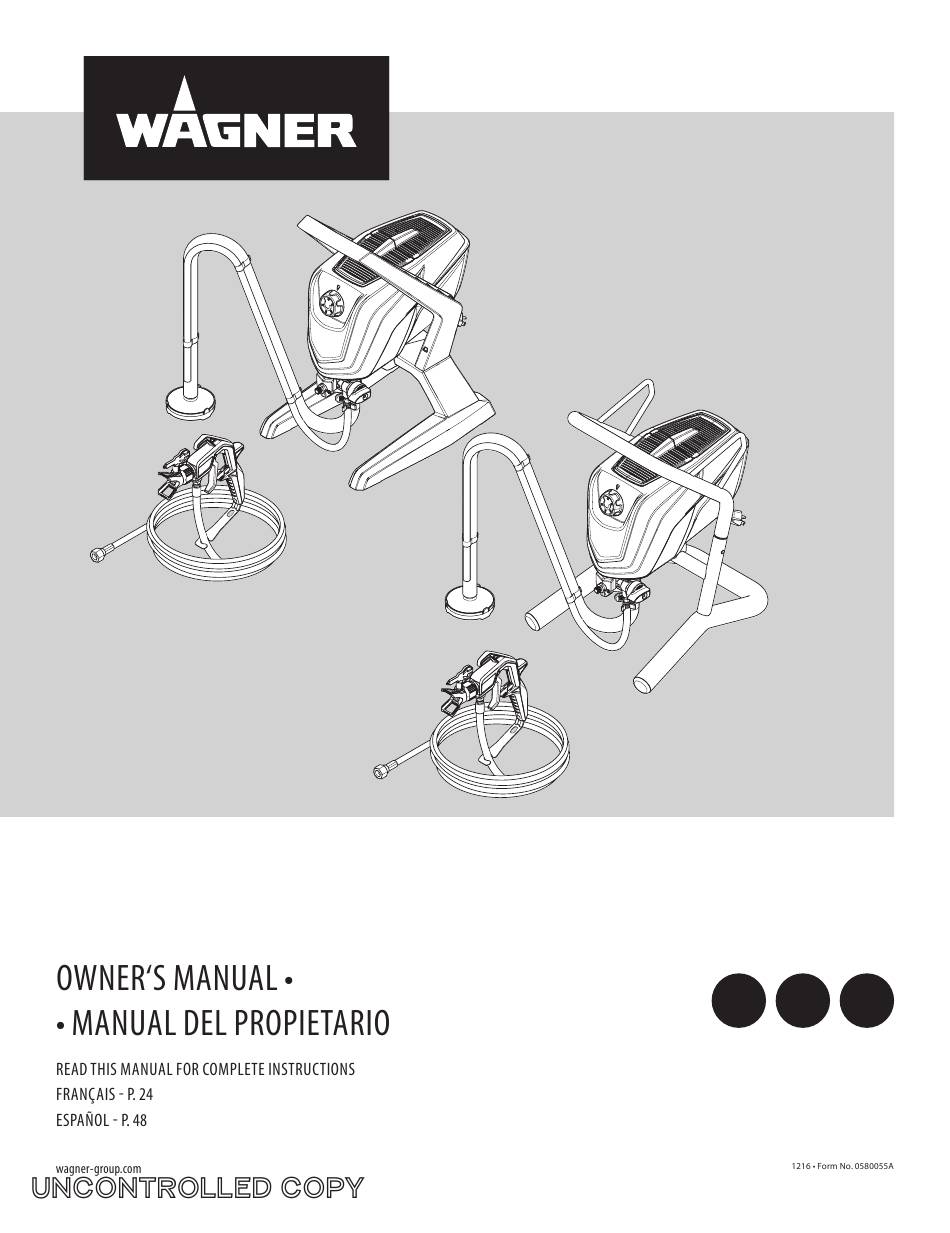

  • Page 1 All manuals and user guides at all-guides.com Model 150 Model 170 Model 190 CONTROL PRO ™ GUIDE D‘UTILISATION...

  • Page 2: Important Safety Information

    All manuals and user guides at all-guides.com IMPORTANT SAFETY INFORMATION GROUNDING INSTRUCTIONS EXPLANATION OF SYMBOLS Attention Grounded Outlet Grounding Pin Cover for grounded outlet box Attention...

  • Page 3: Hazard: Explosion Or Fire

    All manuals and user guides at all-guides.com IMPORTANT SAFETY INFORMATION SAFETY HAZARDS HAZARD: EXPLOSION OR FIRE HAZARD: INJECTION INJURY PREVENTION: PREVENTION:...

  • Page 4: Hazard: Hazardous Vapors

    All manuals and user guides at all-guides.com IMPORTANT SAFETY INFORMATION HAZARD: HAZARDOUS VAPORS TABLE OF CONTENTS __________________ _____________________________ PREVENTION: _______________________________________ ___________________________ _________________________________ ___________________________________ ________________________________________ 11 ____________________________ _______________________________ HAZARD: GENERAL ____________________________ _____________________________ 16 ______________________________________ ______________________________ PREVENTION: _________________________ _______________________ 21 ________________________________ 22 _______________________________________ ____________________________________...

  • Page 5: General Information

    All manuals and user guides at all-guides.com GENERAL INFORMATION MODELS CAPABILITY DO NOT USE! Pump Model Gun Model Hose Length SAFETY FEATURES IMPORTANT ELECTRICAL INFORMATION only Attention SPECIFICATIONS Maximum Pressure Capacity Horsepower All models: Cord gauge Maximum cord length Power Requirement Generator power requirement Overheating protection...

  • Page 6: Tools Needed

    All manuals and user guides at all-guides.com ASSEMBLY TOOLS NEEDED METAL FRAME METAL PLASTIC FRAME PLASTIC Attention...
  • Page 7 All manuals and user guides at all-guides.com ASSEMBLY CONTINUED Attention...

  • Page 8: Parts And Components

    All manuals and user guides at all-guides.com PARTS AND COMPONENTS 150 / 170 SPRAY PRIME ITEM DESCRIPTION...

  • Page 9: Before You Begin

    All manuals and user guides at all-guides.com BEFORE YOU BEGIN SPRAY GUN TRIGGER LOCK PRESSURE RELIEF PROCEDURE...

  • Page 10: Load Material

    All manuals and user guides at all-guides.com LOAD MATERIAL YOU WILL NEED Recommendation: Recommendation: Attention...
  • Page 11 All manuals and user guides at all-guides.com SPRAYING YOU WILL NEED Make sure the tip guard is removed. Squeeze and hold trigger for steps 2-3. SPRAY PRIME SPRAY PRIME...

  • Page 12: Practice Spraying

    All manuals and user guides at all-guides.com PRACTICE SPRAYING CONTROL PRO TIP SELECTION CHART COATINGS TIP SIZE SPRAY PRESSURE GOOD SPRAY PATTERN POOR SPRAY PATTERN TAILING...
  • Page 13 All manuals and user guides at all-guides.com PRACTICE SPRAYING YOU WILL NEED Start Pull Move Release stroke trigger steadily trigger stroke CORRECT INCORRECT CORRECT INCORRECT 10” - 12” (25 - 30 cm) 50% Overlap...
  • Page 14 All manuals and user guides at all-guides.com SPRAYING TROUBLESHOOTING CLEAR THE SPRAY TIP YOU WILL NEED SPRAY PRIME...
  • Page 15 All manuals and user guides at all-guides.com SPRAYING TROUBLESHOOTING CLEAN THE INLET FILTER YOU WILL NEED Attention...

  • Page 16: Short Term Storage

    All manuals and user guides at all-guides.com SHORT TERM STORAGE Cleanup YOU WILL NEED Cleanup SHUTDOWN Pressure Relief Procedure STARTUP Spraying PAGE 11...
  • Page 17 All manuals and user guides at all-guides.com CLEANUP CLEANING NOTES READ BEFORE CLEANING Follow these steps whenever cleaning with mineral spirits: YOU WILL NEED Pressure Relief Procedure...
  • Page 18 All manuals and user guides at all-guides.com CLEANUP CONTINUED SPRAY PRIME IMPORTANT STEP Attention Recommendation: I P. 10 11...

  • Page 19: Long Term Storage

    All manuals and user guides at all-guides.com LONG TERM STORAGE YOU WILL NEED HOUSEHOLD Attention...

  • Page 20: Cleaning The Inlet Valve

    All manuals and user guides at all-guides.com CLEANING THE INLET VALVE YOU WILL NEED Take care not to lose any removed parts. Attention...

  • Page 21: Cleaning The Outlet Valve

    All manuals and user guides at all-guides.com CLEANING THE OUTLET VALVE YOU WILL NEED (but do not remove)

  • Page 22: Troubleshooting

    All manuals and user guides at all-guides.com TROUBLESHOOTING PROBLEM CAUSE SOLUTION...

  • Page 23: Warranty

    DO NOT RETURN THE PRODUCT TO THE ORIGINAL RETAILER THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. QUESTIONS? Call Wagner Technical Service at: 1 800 328 8251 Register your product online at: www.wagnerspraytech.com...

  • Page 24: Consignes De Sécurité Importantes

    All manuals and user guides at all-guides.com CONSIGNES DE SÉCURITÉ IMPORTANTES DIRECTIVES DE MISE À LA TERRE EXPLICATION DES SYMBOLES UTILISÉS Attention Prise tri laire Broche de mise à la terre Plaque murale de la prise Attention...

  • Page 25: Dangers Pour La Sécurité

    All manuals and user guides at all-guides.com CONSIGNES DE SÉCURITÉ IMPORTANTES DANGERS POUR LA SÉCURITÉ MISE EN GARDE : EXPLOSION OU INCENDIE MESURES PRÉVENTIVES : MISE EN GARDE : INJECTION CUTANÉE MESURES PRÉVENTIVES :...
  • Page 26 All manuals and user guides at all-guides.com CONSIGNES DE SÉCURITÉ IMPORTANTES MISE EN GARDE : ÉMANATIONS DANGEREUSES TABLE DE MATIÈRES ___________ _______________________ __________________________________ MESURES PRÉVENTIVES : ___________________________ ____________________________ ___________________ ___________________________________ ___________________ ______________________ _____________________ MISE EN GARDE : GÉNÉRALITÉS _______________________ ___________________________________ ________________________ ____________ MESURES PRÉVENTIVES :...

  • Page 27: Renseignements Généraux

    All manuals and user guides at all-guides.com RENSEIGNEMENTS GÉNÉRAUX MODÈLES POSSIBILITÉS NE PAS UTILISER! Modèle du pompe Modèle du pistolet Flexible CARACTÉRISTIQUES DE SÉCURITÉ RENSEIGNEMENTS IMPORTANTS SUR L’ÉLECTRICITÉ uniquement Attention SPECIFICATIONS Pression Max. Capacité Cheval- puissance Tous les modèles : Cordon de calibre Longueur maximum de cordon Exigences en matière...

  • Page 28: Outils Nécessaires

    All manuals and user guides at all-guides.com ASSEMBLAGE OUTILS NÉCESSAIRES CADRE EN MÉTAL MÉTAL CADRE EN PLASTIQUE PLASTIQUE Attention...
  • Page 29 All manuals and user guides at all-guides.com ASSEMBLAGE SUITE Attention...

  • Page 30: Pièces Et Composants

    All manuals and user guides at all-guides.com PIÈCES ET COMPOSANTS 150 / 170 SPRAY PRIME ARTICLE DESCRIPTION...

  • Page 31: Avant De Commencer

    All manuals and user guides at all-guides.com AVANT DE COMMENCER VERROU DE DÉTENTE PROCÉDURE DE DÉCOMPRESSION...

  • Page 32: Ce Dont Vous Aurez Besoin

    All manuals and user guides at all-guides.com REMPLISSEZ DE MATIÈRE LIQUIDE CE DONT VOUS AUREZ BESOIN Recommandation Recommandation Attention...
  • Page 33 All manuals and user guides at all-guides.com PULVÉRISATION CE DONT VOUS AUREZ BESOIN Assurez-vous d’enlever le protège-embout. Appuyez sur la détente et maintenez-la dans cette position pour les étapes 2-3. SPRAY PRIME SPRAY PRIME...
  • Page 34 All manuals and user guides at all-guides.com EXERCICES DE PULVÉRISATION TABLEAU DE SÉLECTION DE L’EMBOUT CONTROL PRO REVÊTEMENTS TAILLE DE L’EMBOUT PRESSION DE PULVÉRISATION BONNE RÉPARTITION DE PULVÉRISATION MAUVAISE RÉPARTITION DE PULVÉRISATION FILAGE...
  • Page 35 All manuals and user guides at all-guides.com EXERCICES DE PULVÉRISATION CE DONT VOUS AUREZ BESOIN Commencer Appuyer sur Progresser de Lâcher Terminer le mouvement la détente manière uniforme la détente le mouvement CORRECT INCORRECT CORRECT INCORRECT 10” - 12” (25 - 30 cm) Chevaucher d’environ 50%...
  • Page 36 All manuals and user guides at all-guides.com PROBLÈMES POTENTIELS DÉSOBSTRUCTION DE LA BUSE CE DONT VOUS AUREZ BESOIN SPRAY PRIME...
  • Page 37 All manuals and user guides at all-guides.com PROBLÈMES POTENTIELS NETTOYAGE DU FILTRE D’ENTRÉE CE DONT VOUS AUREZ BESOIN Attention...

  • Page 38: Rangement À Court Terme

    All manuals and user guides at all-guides.com RANGEMENT À COURT TERME CE DONT VOUS AUREZ BESOIN PRÉPARATION POUR LE RANGEMENT PRÉPARATION EN VUE DE LA RÉ UTILISATION PAGE 31...
  • Page 39 All manuals and user guides at all-guides.com NETTOYAGE REMARQUES IMPORTANTES AU SUJET DU Directives spéciales pour le nettoyage au moyen d’essence minérale : NETTOYAGE LIRE AVANT DE NETTOYER CE DONT VOUS AUREZ BESOIN...
  • Page 40 All manuals and user guides at all-guides.com NETTOYAGE SUITE SPRAY PRIME ÉTAPE IMPORTANTE : Attention Recommandation P. 32 33...

  • Page 41: Rangement À Long Terme

    All manuals and user guides at all-guides.com RANGEMENT À LONG TERME CE DONT VOUS AUREZ BESOIN De l'huile domestique légère Attention...
  • Page 42 All manuals and user guides at all-guides.com NETTOYAGE DE LA SOUPAPE DE ENTRÉE CE DONT VOUS AUREZ BESOIN Veillez à ne pas perdre les pièces enlevées. Attention...
  • Page 43 All manuals and user guides at all-guides.com NETTOYAGE DE LA SOUPAPE DE SORTIE CE DONT VOUS AUREZ BESOIN mais n’enlevez pas Recommandation...

  • Page 44: Dépannage

    All manuals and user guides at all-guides.com DÉPANNAGE PROBLÈME CAUSE SOLUTION...

  • Page 45: Garantie

    LE PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS JURIDIQUES SPÉCIFIQUES, ET VOUS AVEZ PEUT-ÊTRE D’AUTRES DROITS, QUI PEUVENT VARIER D’UNE PROVINCE À L’AUTRE. BESOIN D’AIDE? Appelez le service technique Wagner 1 800 328 8251 Enregistrement du produit en ligne sur le site :...

  • Page 46: Instrucciones Para La Conexión A Tierra

    All manuals and user guides at all-guides.com INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD INSTRUCCIONES PARA LA CONEXIÓN A TIERRA EXPLICACIÓN DE LOS SÍMBOLOS UTILIZADOS Atención Receptáculo conectado a tierra Pata a tierra Tapa de la caja de receptáculo conectada a tierra Attention...
  • Page 47 All manuals and user guides at all-guides.com INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD RIESGOS PARA LA SEGURIDAD ADVERTENCIA: EXPLOSIÓN O INCENDIO PREVENCIÓN: ADVERTENCIA: LESIÓN POR INYECCIÓN PREVENCIÓN:...
  • Page 48 All manuals and user guides at all-guides.com INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD ADVERTENCIA: VAPORES PELIGROSOS CONTENIDO ____ PREVENCIÓN: ___________________________ __________________________________ ___________________________ _____________________________ ________________________________ ________________________________________ ________________________ ADVERTENCIA: GENERAL ____________________ ______________________ ________________ _____________________________________ PREVENCIÓN: _________________ _______________ _________________ _________________________ 66 _______________________________________ _______________________________...

  • Page 49: Información General

    All manuals and user guides at all-guides.com INFORMACIÓN GENERAL MODELOS CAPACIDAD NO ROCIAR! Modelo de bomba Modelo de pistola Manguera CARACTERÍSTICAS DE SEGURIDAD solo INFORMACIÓN ELÉCTRICA IMPORTANTE Atención ESPECIFICACIONES Presión M á Capacidad Caballos de fuerza Todos los modelos: Requistos eléctricos Cable de calibre Máximo de la longitud de la cable Requistos generador...

  • Page 50: Herramientas Necesarias

    All manuals and user guides at all-guides.com ENSEMBLAJE HERRAMIENTAS NECESARIAS BASTIDOR DE METAL METAL BASTIDOR DE PLÁSTICO PLÁSTICO Atención...
  • Page 51 All manuals and user guides at all-guides.com ENSEMBLAJE CONTINUACIÓN Atención...

  • Page 52: Piezas Y Componentes

    All manuals and user guides at all-guides.com PIEZAS Y COMPONENTES 150 / 170 SPRAY PRIME ARTICULO DESCRIPCIÓN...
  • Page 53 All manuals and user guides at all-guides.com AVANT DE COMENZAR SEGURO DEL GATILLO PROCEDIMIENTO DE ALIVIO DE PRESIÓN...
  • Page 54 All manuals and user guides at all-guides.com CARGAR MATERIAL QUÉ NECESITARÁ Recomendación Recomendación Atención...
  • Page 55 All manuals and user guides at all-guides.com ROCIADO QUÉ NECESITARÁ Asegúrese de retirar la protección de la boquilla. Apriete y sostenga el gatillo y pase a los pasos 2 a 3. SPRAY PRIME SPRAY PRIME...
  • Page 56 All manuals and user guides at all-guides.com PRACTIQUE EL ROCIADO TABLA DE SELECCIÓN DE BOQUILLA DE CONTROL PRO RECUBRIMIENTOS TAMAÑO DE LA BOQUILLA PRESIÓN DE PULVERIZACIÓN BUEN PATRÓN DE PULVERIZACIÓN PATRÓN DE PULVERIZACIÓN DEFICIENTE RESIDUOS...
  • Page 57 All manuals and user guides at all-guides.com PRACTIQUE EL ROCIADO QUÉ NECESITARÁ Comience Apriete Mantenga Libere Termine la la pasada el gatillo constante el gatillo pasada CORRECTO INCORRECTO CORRECTO INCORRECTO 10” - 12” (25 - 30 cm) Solapamiento 50%...
  • Page 58 All manuals and user guides at all-guides.com SOLUCIÓN DE PROBLEMAS DE ROCIADO LIMPIE LA PUNTA DEL ROCIADOR QUÉ NECESITARÁ SPRAY PRIME...
  • Page 59 All manuals and user guides at all-guides.com SOLUCIÓN DE PROBLEMAS DE ROCIADO LIMPIE EL FILTRO DE ENTRADA QUÉ NECESITARÁ Atención...

  • Page 60: Almacenamiento De Corto Plazo

    All manuals and user guides at all-guides.com ALMACENAMIENTO DE CORTO PLAZO QUÉ NECESITARÁ PARO ARRANQUE P. 55...
  • Page 61 All manuals and user guides at all-guides.com LIMPIEZA NOTAS IMPORTANTES DE LIMPIEZA LEA ANTES Instrucciones de limpieza especiales para usar con alcoholes minerales: LIMPIEZA QUÉ NECESITARÁ...
  • Page 62 All manuals and user guides at all-guides.com LIMPIEZA CONTINUACIÓN SPRAY PRIME PASO IMPORTANTE: Atención Recomendación P. 54 55...

  • Page 63: Almacenamiento A Largo Plazo

    All manuals and user guides at all-guides.com ALMACENAMIENTO A LARGO PLAZO QUÉ NECESITARÁ Aceite común liviano Atención...
  • Page 64 All manuals and user guides at all-guides.com LIMPIEZA DE LA VÁLVULA DE ENTRADA QUÉ NECESITARÁ Vaselina Tenga cuidado de no perder ninguna de las piezas que fueron retiradas. Atención...
  • Page 65 All manuals and user guides at all-guides.com LIMPIEZA DE LA VÁLVULA DE SALIDA QUÉ NECESITARÁ pero no retire Recomendación...

  • Page 66: Solución De Problemas

    All manuals and user guides at all-guides.com SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA SOLUCIÓN...

  • Page 67: Necesita Ayuda

    ESTA GARANTÍA LE CONCEDE DERECHOS LEGALES ESPECÍFICOS, PERO USTED PODRÍA TENER DERECHO A OTROS, LOS CUALES VARÍAN DE UN ESTADO A OTRO. NECESITA AYUDA? Llame Wagner Technical Service al: 1 800 328 8251 Regístrelo del producto en línea en: www.wagnerspraytech.com...
  • Page 68 All manuals and user guides at all-guides.com 150 / 170 Description Description Descripción salida...
  • Page 69 All manuals and user guides at all-guides.com Replacement parts available by calling customer service On peut obtenir des pièces de rechange en appelant le Service à la clientèle. Los repuestos están disponibles llamanado al servicio a clientes. 1 800 328 8251 Description Description Descripción...
  • Page 70 All manuals and user guides at all-guides.com Description Description Descripción...
  • Page 71 All manuals and user guides at all-guides.com PART NO. DESCRIPTION DESCRIPTION DESCRIPCIÓN SPRAY GUNS PISTOLETS DE PULVÉRISATION PISTOLAS DE PULVERIZACIÓN SPRAY TIPS AND ACCESSORIES EMBOUTS DE PULVÉRISATION ET ACCESSOIRES BOQUILLA DE ROCIADO Y ACCESORIOS MISC. ACCESSORIES ACCESSOIRES DIVERS ACCESORIOS VARIOS...
  • Page 72 All manuals and user guides at all-guides.com QUESTIONS? BESOIN D’AIDE? Call Wagner Technical Service at: Appelez le service technique Wagner 1 800 328 8251 1 800 328 8251 Register your product online at: Enregistrement du produit en ligne sur le site : www.wagnerspraytech.com...
