MPK VisionStar M conversion set Manual

Ersatzhaube mit Öffnungsmechanismus
zum Einbau in Rahmen der Dachhaube VisionStar M pro
VisionStar M Umbau-Set
Voraussetzung zur Montage
DE Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaftung.
Wir empfehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.

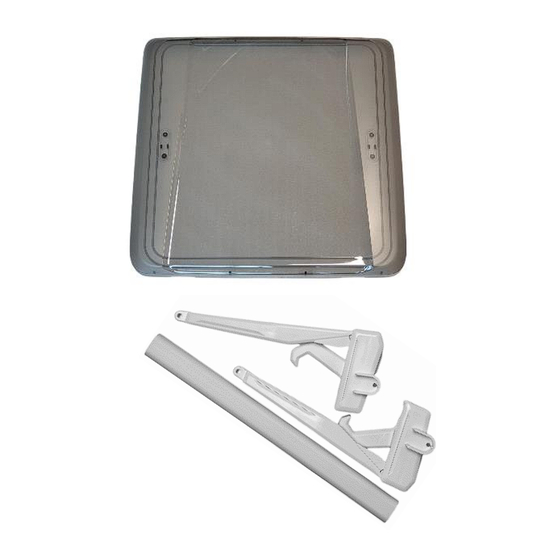

Lieferumfang und Befestigungsmaterial
1x Ersatzhaube inkl. Splint-Set (jeweils 2x Scharnier- und Ausstellersplint)
1x Öffnungsmechanismus (Rastgleiter rechts/links, Betätigungsgriff)
1
MPK Metall- und
Plastikverarbeitung GmbH & Co. KG
Friedrich-Ebert-Str. 298-300
D-58566 Kierspe
mpk-rooflights.com
Technische Daten:
Ab Produktion 03.2021
Haubenmaß 490 x 470 mm
Höhe über Dach
Dauerlüftung 0 bis 150 cm²
Gewicht
Material Haube Polycarbonat
Tempolimit
160 km/h
Zulassung ECE R43 -019651
Erklärung der Symbole
HINWEIS
Besonders wichtige Informationen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen.
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
Sicherheits- und Einbauhinweise

Es wird von der Verwendung eines Spoilers abgeraten.

Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.

Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.

Schließen Sie das Dachfenster bei Regen und Schneefall.
80 mm
Zubehör (optional)
1,8 kg
Beschreibung
Gummidichtung ohne Dauerlüftung
Gummidichtung Dauerlüftung 75cm²
Gummidichtung Dauerlüftung 150 cm²
Montage
Artikel-Nr.
4903.11
4903.11-75
4903.11-150
Öffnen Sie die Dachhaube.
Entfernen Sie die vier Kunststoff-Splinte, die Glashaube und
Oberrahmen miteinander verbinden.
Nehmen Sie die alte Haube ab.
Lösen Sie die Schrauben an dem Öffnungsmechanismus, um
diesen zu entfernen.
Stand 04.2024
