Aufbauanleitung / assembly instructions mod.

S327, S328 EXTEND mit Mittenauszug / with middle

extension

M10

1. Montagematerial

1. fitting material

3. Die Halteplatte umgedreht auf gepolsterten

Montageböcken ablegen.

3. Put the holding-plate upside down onto padded

assembling trestles.

S327, S328 EXTEND mit Mittenauszug.odt

29,5 x 10,5

2. Den Oberbau umgedreht auf eine ebene

Fläche ablegen und die Verpackung öffnen.

Die Halteplatte abschrauben und die

Schrauben aufheben.

2. Put the table top upside down onto the floor

and open the packing.

Unscrew the holding plate and keep the

screws.

29,5 x 10,5

M10

4. Die Füße mit je 2 Unterlegscheiben und 2

Muttern fixieren.

4. Fix the table legs with each 2 washers and 2

nuts.

1 / 5

Änderungsdatum: 27.04.18

Need help?

Do you have a question about the EXTEND S327 and is the answer not in the manual?

Page 1 Aufbauanleitung / assembly instructions mod. S327, S328 EXTEND mit Mittenauszug / with middle extension 29,5 x 10,5 1. Montagematerial 2. Den Oberbau umgedreht auf eine ebene 1. fitting material Fläche ablegen und die Verpackung öffnen. Die Halteplatte abschrauben und die Schrauben aufheben.
Page 2 5. Den Unterbau wenden. 6. Den Oberbau auspacken und so auf dem 5. Turn the table-base right-side-up. Unterbau positionieren, dass die Bohrungen fluchten. 6. Unpack the table top and put it onto the base so that the bore holes align. M6 x 30 7.
Page 3 9. Prüfen, ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … → siehe Punkte 10 / 11 9. Check at the table edges, if the upper surfaces of the table top and the extension align. If not …...
Page 4 Rechte Seite einstellen: Adjust right side: weiße Stellschrauben white adjusting-screws 10a: Auszug einklappen. 10a. Fold in the extension. 10b: An beiden weißen Stellschrauben mit einem 10b. Adjust the hight by turning the two white Schlitz-Schraubendreher die Höhe screws. Use a slotted screwdriver. einstellen.

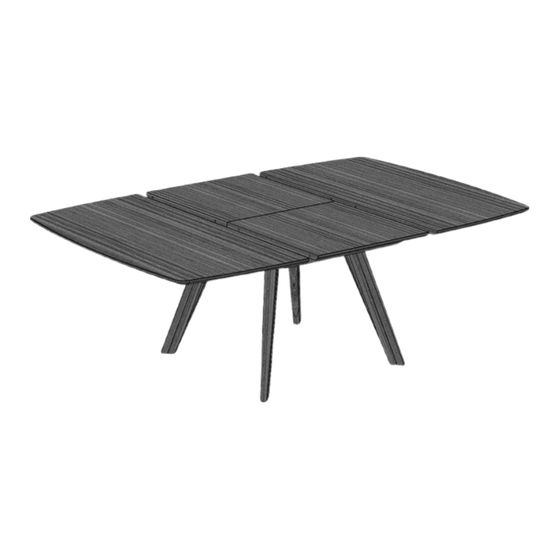

Page 5 12. Fertiger Tisch; Auszug eingeklappt. 12. Finished table; not extended. 13. Fertiger Tisch; ausgezogen. 13. Finished table; extended. 5 / 5 S327, S328 EXTEND mit Mittenauszug.odt Änderungsdatum: 27.04.18...
