Aufbauanleitung / assembly instructions mod.

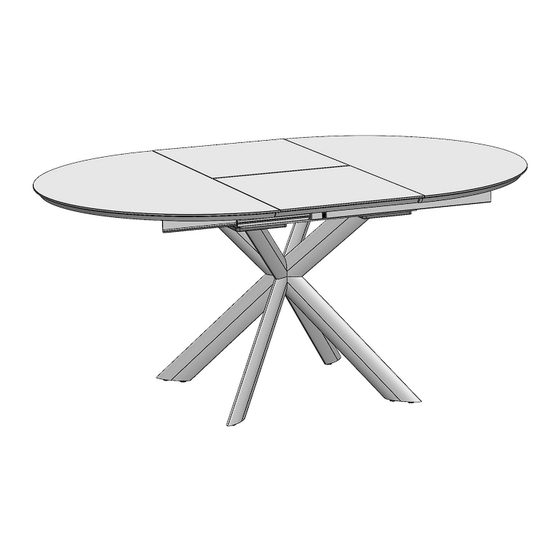

6122, 6123 DALO Keramikoberbau mit Mittenauszug
4x
16x
M10 x 20
M6 x 16
Oberbaupaket
Oberbaupaket

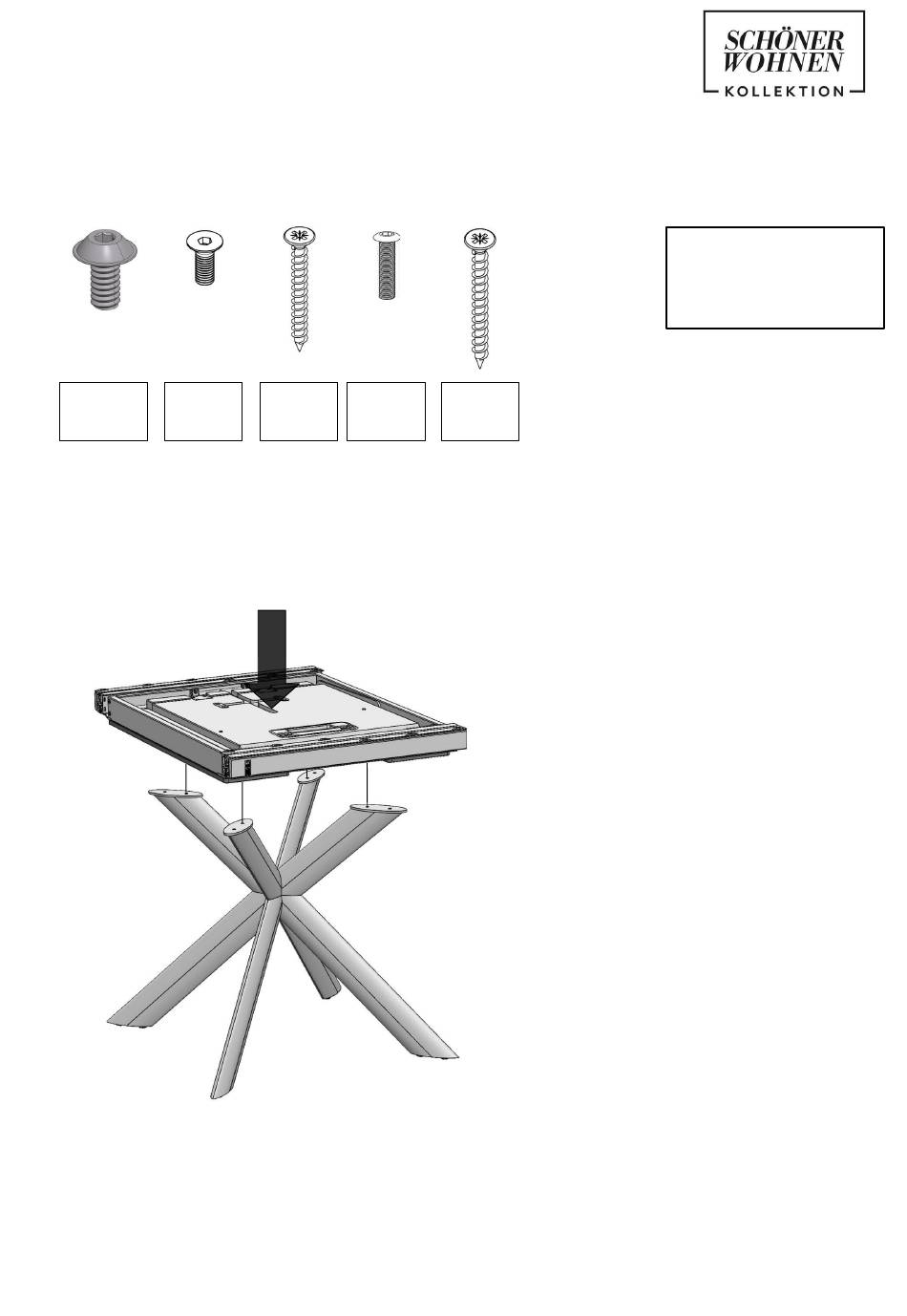

1. Montagematerial.
1. Fitting material.
2. Den Auszugsrahmen auf den Unterbau legen.
2. Put the extension frame onto the table base.
6122, 6123 DALO Keramikoberbau mit Mittenauszug
8x
12x
4,5 x 40
M4 x 20
Oberbaupaket
Oberbaupaket
8x
4,5 x 50
Oberbaupaket
1 / 8
Bitte diese Aufbauanleitung
sorgfältig aufbewahren!
Please keep this assembly
instructions carefully!
Änderungsdatum: 24.06.24
