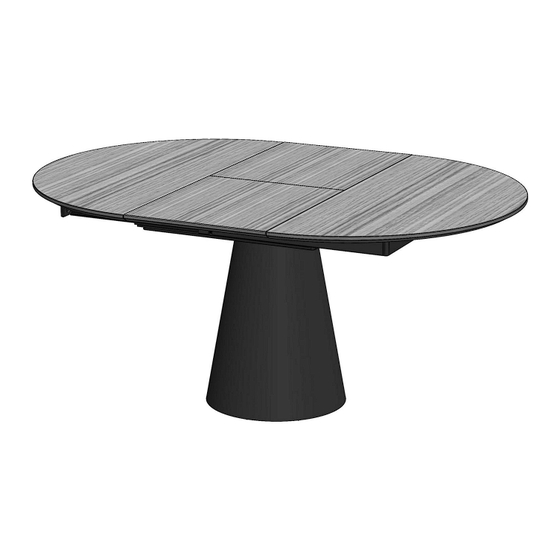

Aufbauanleitung / assembly instructions mod.
S311, S312 Holz-Oberbau mit Mittenauszug
4x
M10 x 35
Unterbaupaket

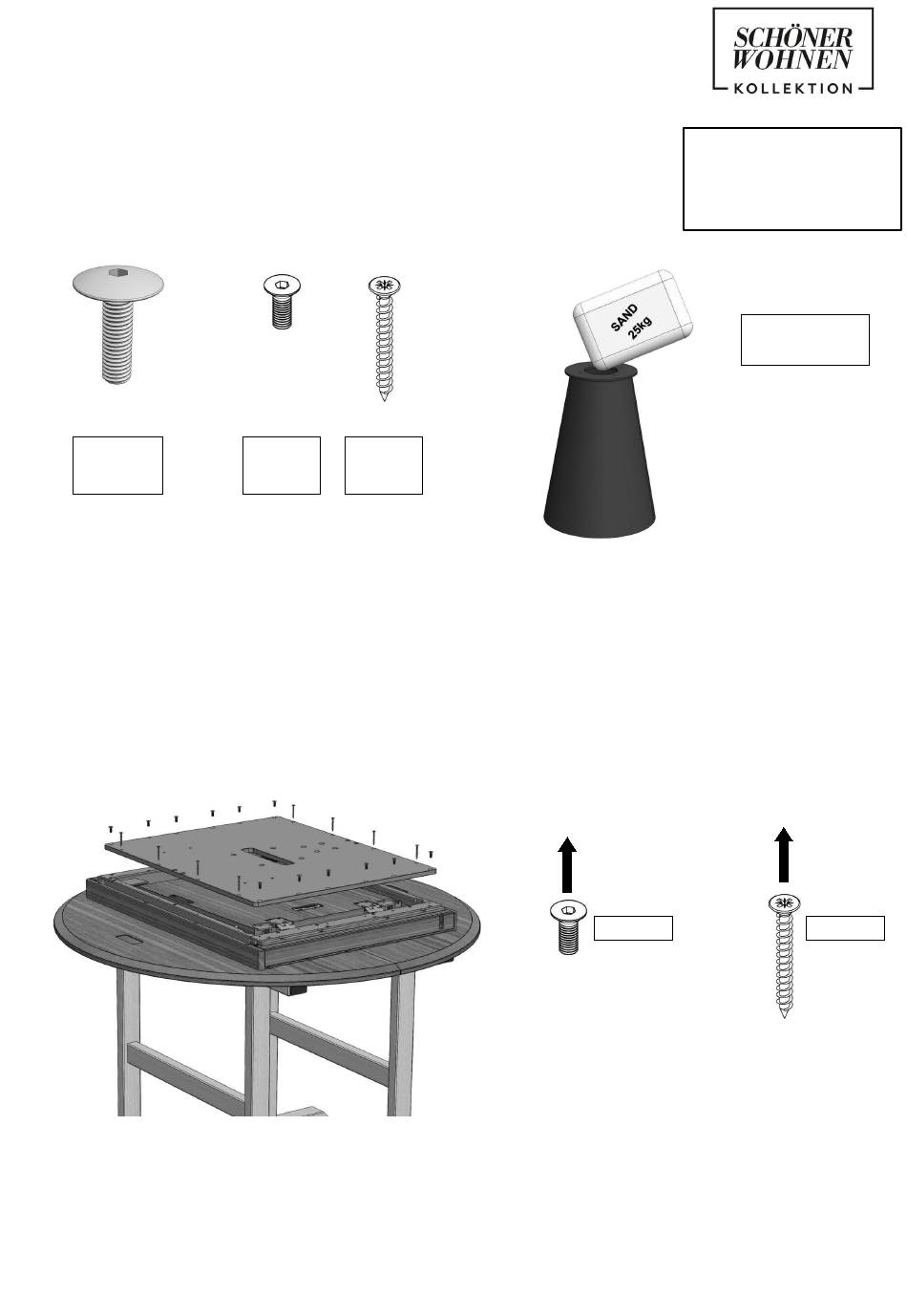

1.Montagematerial.
1. Fitting material.
3. Den Plattenträger abschrauben.
3. Unscrew the retaining plate.
S311, S312 Holz-Oberbau mit Mittenauszug
12x
8x
M6 x 16
4,5 x 40
Oberbau
Oberbau
2. Die Stahlsäule mit 75 kg Sand befüllen.
2. Fill 75 kg sand into the steel column.
12x
M6 x 16
1 / 6
Bitte diese Aufbauanleitung
sorgfältig aufbewahren!
Please keep this assembly
instructions carefully!
3 x 25 kg =
75 kg
8x
4,5 x 40
Änderungsdatum: 27.05.24
Advertisement
Related Manuals for Schöner Wohnen Kollektion S311
Summary of Contents for Schöner Wohnen Kollektion S311
- Page 1 Aufbauanleitung / assembly instructions mod. S311, S312 Holz-Oberbau mit Mittenauszug Bitte diese Aufbauanleitung sorgfältig aufbewahren! Please keep this assembly instructions carefully! 3 x 25 kg = 75 kg M10 x 35 M6 x 16 4,5 x 40 Unterbaupaket Oberbau Oberbau 1.Montagematerial.
- Page 2 5. Den Oberbau auf den Unterbau stellen und mit 12 Inbusschrauben und 8 Spax-Schrauben verbinden. 5. Put the table top onto the table base and fix with 12 hexagon socket screws and 8 Spax-screws. 2 / 6 S311, S312 Holz-Oberbau mit Mittenauszug Änderungsdatum: 27.05.24...
- Page 3 7. Vor dem Ausziehen auf beiden Seiten die 6. Ready, not extended. schwarzen Bremshebel lösen. 7. Before the extension can be pulled out, the two black levers must be released. 8. Fertig, ausgezogen. 8. Ready, extended. 3 / 6 S311, S312 Holz-Oberbau mit Mittenauszug Änderungsdatum: 27.05.24...
- Page 4 Only if not ... 9c. Auf beiden Seiten die beiden Klemmschrauben etwas lösen. 9c. Loosen the two clamping screws a little on both sides. 4 / 6 S311, S312 Holz-Oberbau mit Mittenauszug Änderungsdatum: 27.05.24...
- Page 5 10. Prüfen, ob die Oberkanten des Auszugs und die Hauptplatten außen auf einer Höhe sind. Nur wenn nicht … 10. Check in the middle if the upper surfaces of the boards and the extension are on one level. Only if not ... 5 / 6 S311, S312 Holz-Oberbau mit Mittenauszug Änderungsdatum: 27.05.24...
- Page 6 Laschen einstellen. fold out both pieces of the table extension 12b. … and fold over both pieces. at once ... Turn the scews of the black plastic-straps to adjust the hight. 6 / 6 S311, S312 Holz-Oberbau mit Mittenauszug Änderungsdatum: 27.05.24...
