Aufbauanleitung / assembly instructions mod.
S371 - S374 & S376 - S379 mit Frontauszug
8x
8x
M10
4,5 x 30

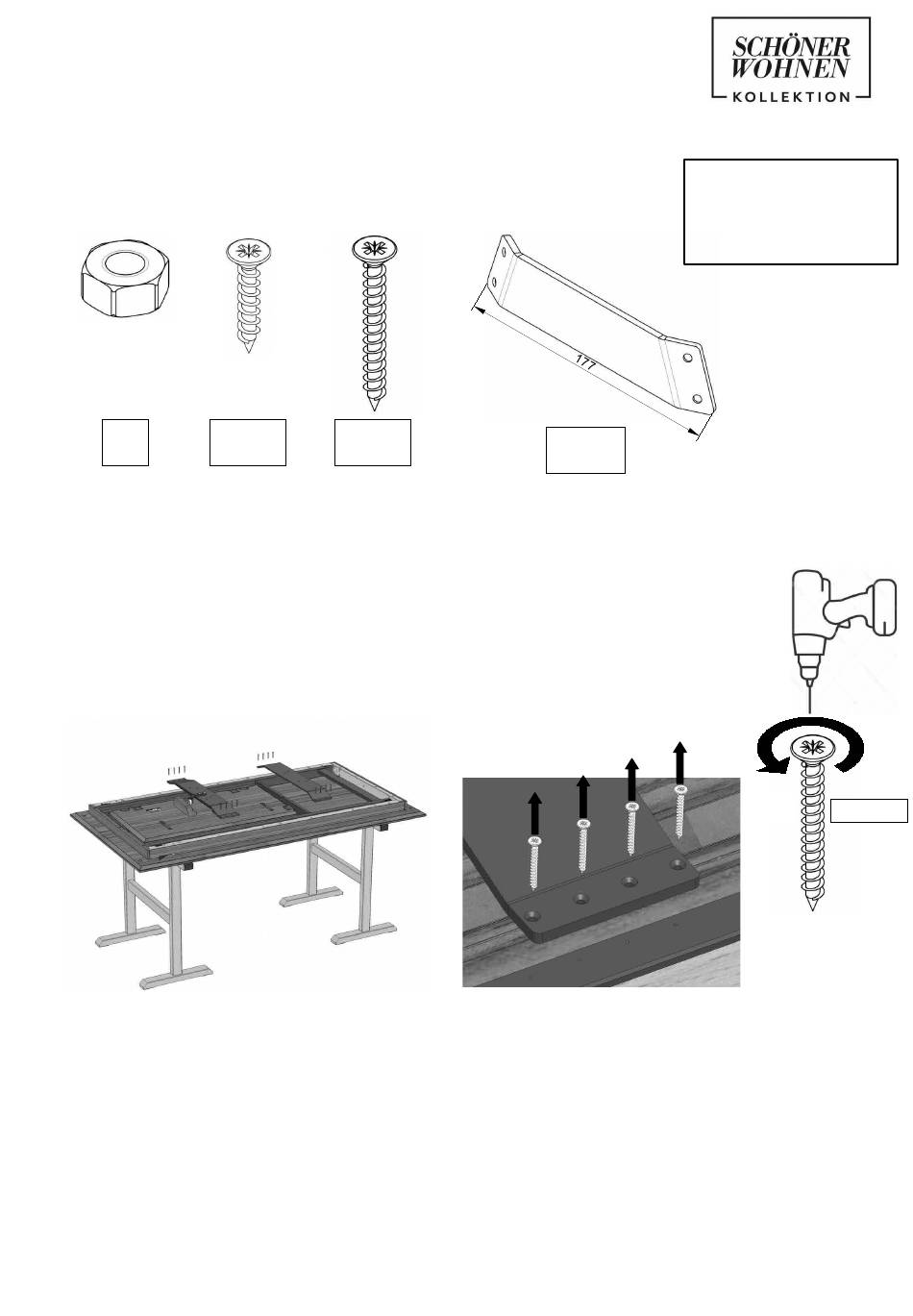

1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen.
Die Stahl-Platten abschrauben.
Den Auszug auf keinen Fall ausziehen, da sonst die Bolzen der Aushebesicherung beim Einschieben
die Kante beschädigen!
2. Put the table-top upside down onto padded assembling trestles.
Unscrew the steel-boards.
Do not pull out the extension! When pushing in, the bolts of the anti-lift device will demage the edge of
the main board!
S371 - S374 & S376 - S379 mit Frontauszug
16x
4,5 x 40
1 / 7
Bitte diese Aufbauanleitung
sorgfältig aufbewahren!
Please keep this assembly
instructions carefully!
2x
S371-74
16x
4,5 x 40
Änderungsdatum: 13.09.22
Advertisement
Related Manuals for Schöner Wohnen Kollektion S371
Summary of Contents for Schöner Wohnen Kollektion S371
- Page 1 Aufbauanleitung / assembly instructions mod. S371 - S374 & S376 - S379 mit Frontauszug Bitte diese Aufbauanleitung sorgfältig aufbewahren! Please keep this assembly instructions carefully! 4,5 x 30 4,5 x 40 S371-74 1.Montagematerial. 1. Fitting material. 4,5 x 40 2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen.
- Page 2 4. Fix the legs of the fixed side (white feet) with the nuts to the metal-plates. Fix the connecting plate with the Spax-screws. For the upper screws use the dotting in the leg. 2 / 7 S371 - S374 & S376 - S379 mit Frontauszug Änderungsdatum: 13.09.22...
- Page 3 5. Screw on both steel-boards of the pre-assembled table base to the table top again. The roll has to be in line with the wooden cam. 3 / 7 S371 - S374 & S376 - S379 mit Frontauszug Änderungsdatum: 13.09.22...
- Page 4 9. Fertiger Esstisch; ausgezogen. schwarzen Bremshebel lösen. 9. Fisnished Table; Extension pulled out. 8. Before the extension can be pulled out, the two black levers must be released. 4 / 7 S371 - S374 & S376 - S379 mit Frontauszug Änderungsdatum: 13.09.22...
- Page 5 11. … loosen the socket screw. Adjust the same steps as under No. 9 described. extenson-rod by turning the inner socket screw. Then tighten both outer socket screws again. 5 / 7 S371 - S374 & S376 - S379 mit Frontauszug Änderungsdatum: 13.09.22...
-
Page 6: Right Side
14c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 6 / 7 S371 - S374 & S376 - S379 mit Frontauszug Änderungsdatum: 13.09.22... -
Page 7: Left Side
15c. Swing in both pieces of the table-extension at once. Use the leather-belt to swing out the table- extension and check the hight again. If necessary, adjust again. 7 / 7 S371 - S374 & S376 - S379 mit Frontauszug Änderungsdatum: 13.09.22...
