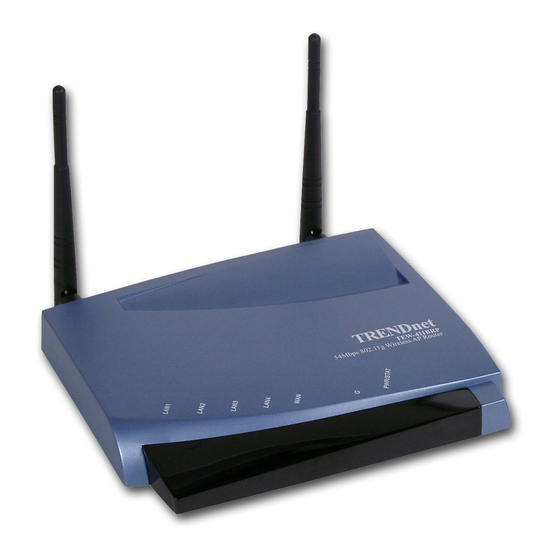

TRENDnet TEW-411BRP Quick Installation Manual

Wireless 802.11g ap router
Hide thumbs Also See for TEW-411BRP:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual See also: User Manual
English
TEW-411BRP
Wireless 802.11g AP Router

Quick Installation Guide

Version 1.1
0
0

Advertisement

loading
Need help?

Need help?

Do you have a question about the TEW-411BRP and is the answer not in the manual?

Questions and answers

Related Manuals for TRENDnet TEW-411BRP

Summary of Contents for TRENDnet TEW-411BRP

  • Page 1: Quick Installation Guide

    English TEW-411BRP Wireless 802.11g AP Router Quick Installation Guide Version 1.1...
  • Page 2 General Wireless AP System Connection The general function of Wireless AP Router is defined as an “AP + Router”, and the connection is as following diagram. Plug in the power supply. The power LED will turn on to indicate power operation.
  • Page 3 Verify your NETWORK SETTINGS before proceeding. The AP Router default IP configuration class is IP: 192.168.1.x, subnet mask: 255.255.255.0, and the DHCP service is enabled. Please make sure that your PC’s current IP configurations match the Router’s class or set the PC’s network adapter to accept IP address from the Router.
  • Page 4 Step2 On the WAN section, please select the “Connection Type”. If your Internet service provider assigns you a Host Name and/or Domain Name, please enter them here. Dynamic IP Setting: for Cable Modem service. Some Service Providers requires you to report your network adapter’s MAC address to them; you can report the WAN port MAC address.

  • Page 5: Important Notice

    DSL Connection Step3 Here is a Wireless Setting menu. You can setup the Mode, SSID, Channel , and Security. Important Notice In order to make right use of WPA, please ensure that your current Wireless Adapter’s driver, and Wireless Utility can support it, WPA needs 802.1x authentication (when RADIUS mode is chosen), though the Operating System must also support 802.1x protocol.
  • Page 6 SSID: The service set identifier (SSID) or network name. It is case sensitive and must not exceed 32 characters, which may be any keyboard character. You shall have selected the same SSID for all the APs that will be communicating with mobile wireless stations. SSID Broadcast: “Enable”...
  • Page 7 Step4 Click “Apply” button to finish the Setup. The follow screen would appear to notify any changed. Click “Continue” Step5 After the AP Router’s reboot procedure is completed, you can start surfing the Internet. Technical Support You can find the most recent software and user documentation on the TRENDware website.
  • Page 8 Deutsch TEW-411BRP Wireless AP-Router 802.11g Kurzinstallationsanleitung Version 1.1...
  • Page 9 Installation des drahtlosen AP-Systems Das drahtlose AP-System besteht aus mindestens einem AP und einem Router, die folgendermaßen miteinander verbunden sind (siehe Abbildung): Verbinden Sie den Netzstecker mit der Netzsteckdose. Wenn die LED- Anzeige aufleuchtet, ist die Stromverbindung hergestellt. Verbinden Sie den WAN-Port mit dem Kabel-/DSL-Modem. Wenn die LED-Anzeige des WAN-Ports aufleuchtet, ist die Verbindung hergestellt.
  • Page 10 Überprüfen Sie Ihre NETZWERKEINSTELLUNGEN, bevor Sie fortfahren. Die Standard-IP-Einstellung des AP-Routers lautet 192.168.1.X/255.255.255.0. Versichern Sie sich, dass Ihre IP-Einstellung dem entspricht oder starten Sie mit Hilfe der DHCP-Einstellung. Überprüfen Sie mit Hilfe des „Ping-Befehls“, ob Ihr Computer auf den AP-Router reagiert, bevor Sie den AP-Router konfigurieren. Schritt1 Starten Sie den Internetbrowser und geben Sie http://192.168.1.1 in die URL- Leiste ein.
  • Page 11 Schritt2 Bitte wählen Sie die Art der Internetverbindung, die die WAN-Verbindung zur Verfügung stellt. Hinweis: Für Nutzer eines Kabelmodems mit dynamischer IP-Adresse gilt die Standardeinstellung (default). Falls Ihr Internetprovider Ihnen eine feste IP-Adresse gegeben hat, wählen Sie Feste IP (Static_IP) Hinweis: Für weitere Einzelheiten lesen Sie bitte in der Bedienungsanleitung nach.
  • Page 12 DSL-Nutzer füllen bitte die Accountinformation ihres Internetproviders aus. Schritt3 In der untenstehenden Abbildung sehen Sie das Einstellungsmenü des drahtlosen AP-Routers. Sie können hier die Konfiguration einstellen oder Änderungen vornehmen, wie zum Beispiel SSID (Netzwerkname), Kanal oder das WEP Encryption-Verschlüsselungsprogramm aktivieren.
  • Page 13 Schritt4 Klicken Sie auf “Apply (Übernehmen)”, um das Setup zu beenden. Auf dem Bildschirm erscheint ein Feld, das Ihnen die Speicherung Ihrer Änderungen bestätigt. Click “Continue” Schritt5 Nachdem der Rebootvorgang beendet ist, können Sie den Internetbrowser direkt starten und eine URL für die Nutzung des Internets eingeben.
  • Page 14 Français TEW-411BRP Routeur Point d’Accès Sans Fil LAN 11g Guide d’Installation Rapide Version 1.1...
  • Page 15 Raccordement du Routeur Point d’accès Les fonctions générales du Wireless AP sont celles d’un “Point d’accès + Routeur”, et les connections sont celles du diagramme suivant : Branchez l’alimentation. La LED d’alimentation va s’allumer. Connectez le port WAN à un modem Cable / DSL. La LED WAN vous confirme cette connexion.
  • Page 16 Vérifiez vos paramètres réseau avant toute opération. La configuration IP par défaut de votre Routeur Point d’accès est 192.168.1.X/255.255.255.0. Assurez-vous que cette configuration correspond à votre réseau ou utilise les fonctionnalité DHCP avant de poursuivre. Avant de configurer votre Routeur Point d’accès, assurez-vous que votre ordinateur peut communiquer avant lui en utilisant la commande “ping”.
  • Page 17 Etape 2 Dans la section Internet, sélectionnez votre type de connexion WAN. Remarque: Pour les utilisateurs d’un modem câble à IP dynamique, la configuration par défaut est correcte. Si votre fournisseur d’accès à l’internet exige que vous fixiez votre IP, complétez en sélectionnant Static IP Remarque: Pour plus de détails, consultez le manuel de l’utilisateur.
  • Page 18 Pour les usagers xDSL, remplissez les informations sur votre compte fourni par votre fournisseur d’accès. Etape 3 Voilà le menu de configuration Wireless. Vous pouvez ici modifier le canal ou le nom de réseau, ou mettre en service le codage WEP.
  • Page 19 Etape 4 Cliquez sur le bouton “Appliquer” pour finir la configuration. L’écran suivant doit apparaitre pour noitifier tout changement Click “Continue” Etape 5 Une fois le « Reboot » effectué, vous pouvez lancer votre navigateur directement et taper l’url directement pour surfer sur l’Internet.

  • Page 20: Guía De Instalación Rápida

    Español TEW-411BRP Wireless 802.11g AP Router Guía de Instalación Rápida Versión 1.1...
  • Page 21 Conexión general del Router para red inalámbrica 802.11g AP La función general del dispositivo de red inalámbrica 802.11g AP esta definida como “AP + Router” y se conecta y configura como se describe a continuación. Encienda el equipo. La luz de encendido le indicará que el dispositivo está...
  • Page 22 Determine que la configuración de red de su computador sea la correcta La configuración por defecto del Router para red inalámbrica 802.11g AP es: Dirección IP: 192.168.1.X Mascara de Subred: 255.255.255.0 Por favor, asegúrese que su actual dirección IP se ajuste a lo requerido o en caso contrario utilice el servicio DHCP para configurarlo.
  • Page 23 Paso 2 En la sección INTERNET, por favor seleccione que tipo de conexión posibilita la conexión WAN. NOTA: Para usuarios de Cable Modem con IP dinámica, la configuración por defecto es correcta. Si su ISP requiere que ingrese una IP fija, por favor complete esta sección seleccionando IP Fija (Static IP) NOTA: Para más detalles, por favor consulte la Guía del Usuario.
  • Page 24 Para usuarios de xDSL, por favor rellene la información de su cuenta provista por su ISP. Paso 3 Aquí se encuentra el Menú de Configuración Inalámbrica (Wireless Setting menu). Puede configurarlo o cambiar datos como SSID, Canal (Channel) y habilitar la encriptación WEP (WEP encryption).
  • Page 25 Paso 4 Presione el icono Aplicar (Apply) para finalizar la configuración. La siguiente pantalla aparecerá notificando los cambios realizados. Presione continuar (Continue) Paso 5 Una vez que el proceso de reinicio este completo, puede abrir su navegador web y escribir directamente la URL que desee para navegar internet.
  • Page 26 Italiano TEW-411BRP Wireless AP-Router 802.11g Quick Installation Guide Version 1.1...
  • Page 27 Collegamenti Generali del sistema Wireless AP La funzione generale dell’ Access Point Wireless è definita come AP + Router , per il collegamento seguire il diagramma successivo Inserire la spina dell’alimentatore nella presa ed il connettore nell’unità. Il LED di stato si accenderà per segnalare l’accensione. E’...
  • Page 28 Verificare i settaggi della rete prima di procedere Le impostazioni predefinite dell’ IP e della Classe dell’Access Point Router sono 192.168.1.X/255.255.255.0 , assicurarsi che la configurazione corrente della rete sia coerente. Prima di configurare il prodotto assicurarsi del collegamento usando il comando “PING” Step 1 Lanciare il browser ed indicare nella barra dell’indirizzo per la...
  • Page 29 Step 2 Nella sezione INTERNET , selezionare quale tipi di connessione è disponibile sulla WAN. Nota: Per gli utenti di Cable Modem con IP Dinamico la configurazione predefinite risulta già corretta. Se il Provider richiede un IP Statico , completare la configurazione selezionando STATIC IP Nota: per maggiori dettagli, riferirsi al manuale utente.
  • Page 30 Per gli utenti XDSL , inserire le informazioni Utente (account) fornite dal Provider Step 3 Questo è il menu dei settaggi Wireless . E’ possibile configurare o mudificare i parimentri quali il SSID , i canali o abilitare la WEP encryption...
  • Page 31 Schritt4 Selezionare “Continue” Click “Continue” Step 5 Una volta terminata la procedura di riavvio , sarà possibile lnciare direttamente il browser e navigare attraverso Internet.
