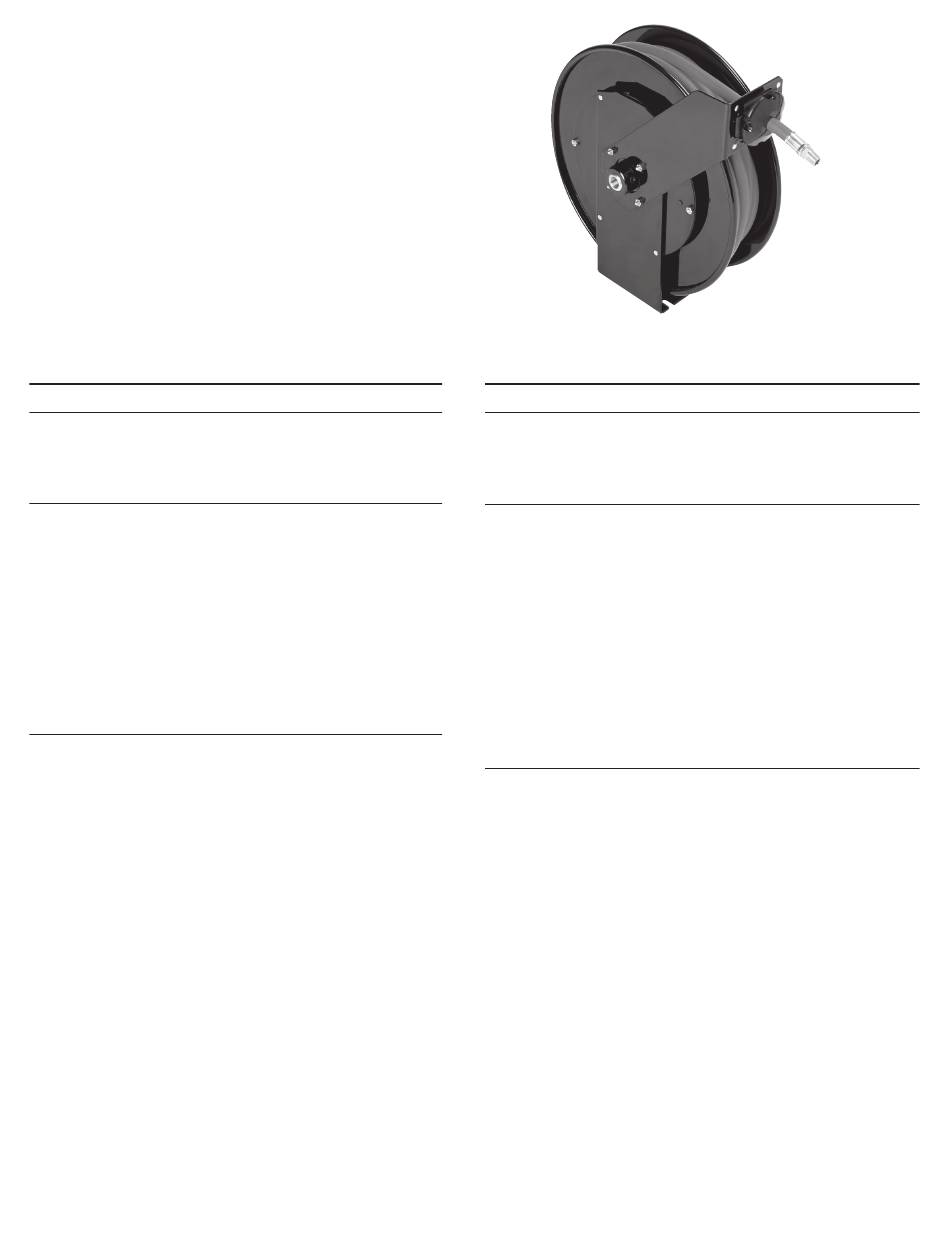

Topring SteelPro 79.700 Instruction Manual

TOPRING
INDUSTRIAL HEAVY DUTY HOSE REELS
DÉVIDOIRS INDUSTRIELS ULTRA ROBUSTES
SteelPro
Product No / No de produit
79.700 79.713 79.718
79.702 79.714 79.753
79.703 79.715 79.754
79.711 79.716 79.755
79.712 79.717 79.756
INSTRUCTION MANUAL
GENERAL SAFETY RULES
Read and understand all instructions. Failure to follow the safety rules and
other basic safety precautions may result in serious injuries.
HOSE REEL SAFETY PRECAUTIONS
Use proper eye protection when assembling and using the hose reel.
Keep children away from the work area.
Personal injury and/or equipment damage may result if proper safety precautions are not
observed.
Ensure that the reel is properly installed before connecting input and output hoses.
Bleed fluid and/or air pressure from system before servicing the reel.
Before connecting the reel to the supply line, ensure that the pressure does not exceed
the maximum working pressure rating of the hose and reel.
Remember, even low pressure is very dangerous and can cause personal injury or death.
If a leak occurs in the hose or reel, remove system pressure immediately.
Keep these instructions in a convenient location for future reference.
INSTALLATION OF REEL
1) Unpack and inspect the reel for damage. Turn by hand to check for smooth operation.
2) If the reel you have purchased does not have a hose included, you will need to purchase
and attach. Refer to hose reel specifications to determine the appropriate hose size and
length. Prior to mounting the hose reel, ensure that the supply line pressure does not
exceed the maximum working pressure of the hose. Refer to the specifications of your
hose maximum usage pressure.
3) The reel base has four drilled holes for mounting on a suitable flat surface. Secure into
place using mounting bolts in the fixture (bolts not included). Position the reel on the floor,
wall or ceiling (see mounting options graphic for mounting options). For overhead
ceiling mounting, install reel at least 10 feet above the floor.
4) The reel is supplied with a hose guide roller bracket. The bracket position may be
changed depending on the reel mounting position. If bracket position needs to be
changed, do the following:
a. Pull the hose from the reel and let reel latch.
b. Remove bolts that attach the guide roller bracket to the support post. Rotate guide
roller bracket to correct position.
c. Replace bolts and tighten stopper bolts, and then unlatch the hose inside the reel.
5) Apply PTFE sealant to supply line threads, attach to reel inlet and tighten. If a hose has
been supplied with reel, apply PTFE sealant to outlet fitting of the hose reel, and then
attach to desired air tool. Check connection for leakage; also check hose reel for correct
spring tension (see Adjustment for Spring Tension section).
6) IMPORTANT: Depending on where the hose reel is installed (eg at the ceiling,
15 ft from the ground) it is necessary to unwind manually the hose at the desired length
(see Adjustment for Spring Tension section / to remove wraps).
79.757 79.774
79.758 79.775
79.771 79.776
79.772 79.777
79.773 79.778
MANUEL D'INSTRUCTIONS
RÈGLES DE SÉCURITÉ GÉNÉRALES
Veuillez lire et comprendre toutes les instructions. Omettre de suivre les règles de
sécurité et autres précautions de base peut entraîner des blessures graves.
GUIDE DE SÉCURITÉ POUR DÉVIDOIR DE TUYAU
Utiliser une protection oculaire appropriée lors de l'assemblage et l'utilisation du dévidoir.
Garder les enfants loin de la zone de travail.
Des blessures corporelles et/ou des dommages matériels peuvent survenir si les précautions
de sécurité adéquates ne sont pas observées.
S'assurer que le dévidoir est correctement installé avant de connecter les tuyaux d'entrée
et de sortie.
Purger les fluides et/ou la pression d'air du système avant l'entretien du dévidoir.
Avant de brancher le dévidoir à la ligne d'alimentation, s'assurer que la pression ne dépasse
pas la pression maximale de travail du tuyau et du dévidoir. Se rappeler que l'air comprimé,
même à basse pression, est très dangereux et peut causer des blessures ou la mort.
Si une fuite se produit dans le tuyau ou le dévidoir, enlever la pression du système
immédiatement.
Garder ces instructions dans un endroit pratique pour référence future.
INSTALLATION DU DÉVIDOIR
1) Déballer et inspecter le dévidoir pour vous assurer de l'absence de dommages. Tourner à la
main pour vérifier le bon fonctionnement.
2) Si le dévidoir acheté est vide, il faudra acheter un tuyau et l'installer. Se référer aux
dimensions du dévidoir pour déterminer la taille et la longueur du tuyau approprié. Avant
d'installer le dévidoir, s'assurer que la pression de la ligne d'alimentation ne dépasse pas
la pression maximale d'utilisation du tuyau. Se référer aux spécifications du tuyau pour la
pression d'utilisation maximale.
3) La base du dévidoir possède 4 trous perforés pour l'installer sur une surface plane adéquate.
Fixer le dévidoir en utilisant des boulons de montage (boulons non inclus). Installer le
dévidoir sur le sol, au mur ou au plafond (voir le schéma options d'installation pour les
options de montage disponibles). Pour un montage au plafond, installer le dévidoir à au
moins 10 pieds du sol.
4) Le dévidoir est fourni avec un bras de guidage. Selon l'endroit où le dévidoir est placé,
il peut être nécessaire d'ajuster le bras de guidage. Si l'ajustement est nécessaire :
a. Dérouler le tuyau et enclencher le mécanisme de blocage.
b. Enlever les boulons du bras de guidage, puis pivoter à la position appropriée.
c. Resserrer les boulons, puis faire revenir le tuyau à l'intérieur du dévidoir.
5) Appliquer du scellant PTFE aux filets de la ligne d'alimentation, connecter à l'entrée le dévidoir
et serrer. Si un tuyau a été fourni avec le dévidoir, appliquer du scellant PTFE à la sortie du
dévidoir, puis fixer à un outil à air. Vérifier l'étanchéité de la connexion ; vérifier également que
la tension du ressort est correcte (voir section Réglage de la tension du ressort).
6) IMPORTANT : Selon l'endroit où le dévidoir est placé (ex au plafond à 15 pieds du sol) il est
nécessaire de dérouler manuellement le tuyau à la longueur désirée (voir section Réglage
de la tension du ressort / retirer des tours).
Instructions-96.712-2022-08-11
