Unify OpenScape DeskPhone CP200/CP205/CP600(E)/CP700(X)
1

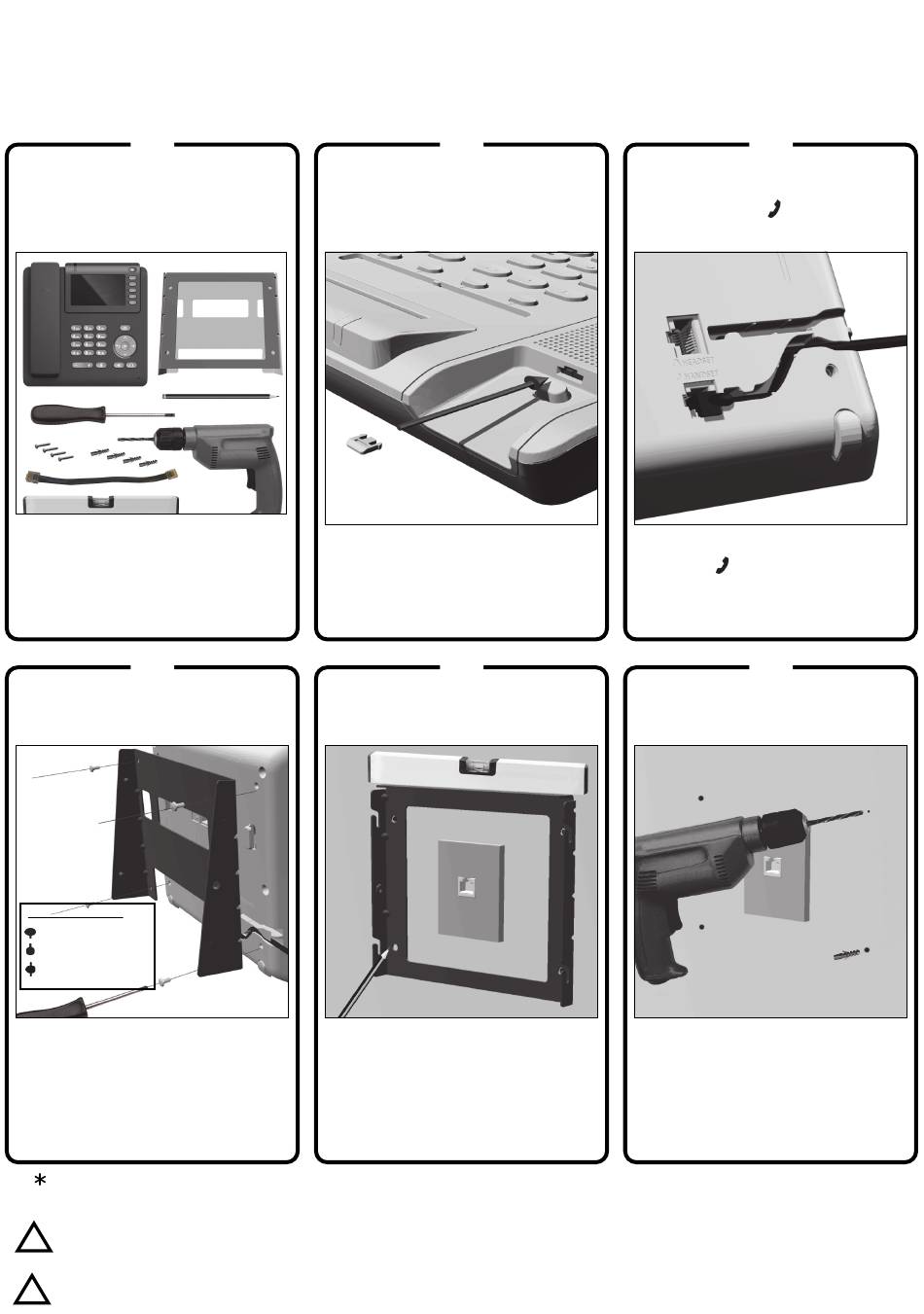

Keep the following handy: 1 telephone
CP200, CP205, CP600, CP600E, CP700, or
CP700X, 1 wall mount kit, 1 network cable
(ultra-flexible)*, 4 screws (diameter: 5 mm,
incl. wall anchors if applicable), level, pencil,
electric drill, screwdriver.
Halten Sie bereit: 1 Telefon CP200, CP205,
CP600, CP600E, CP700 oder CP700X, 1
Wandhalterung, 1 Netzwerkkabel (hochfle-
xibel)*, 4 Schrauben (d=5mm, ggf. mit
Dübel), Wasserwaage, Stift, Bohrmaschine,
Schraubendreher.
4
Put the phone frame to the back of the phone
and align the frame with the holes in the phone.
Connect the frame by supplied four screws.
Mounting Hole Types
CP200/205/600/600E
CP700/700X
CP200/205/600/600E
700/700X
Legen Sie den Telefon-Rahmen auf die
Rückseite des Telefons und richten Sie
den Rahmen nach den Löchern im Telefon
aus.
Verschrauben Sie den Rahmen mit den
mitgelieferten vier Schrauben.
We recommend using a ultra-flexible network cable (order number L30250-F600-C283)
Wir empfehlen die Verwendung eines hochflexiblen Netzwerkkabels (Bestellnummer L30250-F600-C283)
When you mark the drill holes, make sure that you won't hit any hidden electrical wires or water lines.
!
Achten Sie beim Bohren der Schraubenlöcher auf elektrische Kabel und Wasserleitungen, die in der Wand verlaufen.
The mounting of the wall mount kit adapter is not allowed over 2m.
!
Die Montage der Wandhalterung ist über 2m nicht zulässig.
Wall mount kit / Wandhalterung
Put one of the little anchors into the up-
per handset cradle with the barbs first
and so that the slanted edge facing
forward.
Montieren Sie eine der Hörerklammern mit
der Schräge nach vorne und mit den Wi-
derhaken zuerst in der Ablageschale.
Position the wall frame at the wall and mark the
drill holes.
Positionieren Sie den Wand-Rahmen an
der Wand und kennzeichnen Sie die Bohr-
löcher.
2
5
3
Plug the long straight handset cable end into
the appropriate socket on the phone and put
the cable into the cable channel.
Stecken Sie den Stecker des langen gera-
den Hörerkabelendes in die entsprechen-
de Buchse am Telefon und verlegen
Sie das Kabel im Kabelkanal.
6
Drill the holes. Insert wall anchors suitable for
the wall type.
Continue with step 7 on the reverse side
Bohren Sie die Löcher. Setzen Sie abhän-
gig von der Beschaffenheit der Wand pas-
sende Dübel ein.
Weiter mit Schritt 7 auf der Rückseite


