Información importante para leer antes
de empezar el ensamblaje.
Guarde esta información para referencia futura.
PELIGRO DE IMPACTO O APLASTAMIENTO: Si la cama no está bien sujeta a la pared,
puede caer repentinamente, provocando lesiones graves o la muerte.
• En el caso de una estructura de pared de madera, metal o mampostería, una persona cualificada
debe instalar la cama a la pared.
• Para todos los demás tipos, un profesional de la construcción debe instalar la cama a la pared
de acuerdo con con los códigos y reglamentos de la provincia, estado o país donde se instale.
• La elección del tornillo de fijación a la pared depende del tipo de pared. Utilice tornillos de fijación
a la pared adecuados para el material de la misma.
• Verifique la integridad estructural del suelo y la pared antes de la instalación.
• No abra ni utilice la cama si el mueble de la cama se mueve al abrirla, o si observa cualquier otro
signo de tornillos sueltos o desprendidos.
• Nunca retire los tornillos de fijación a la pared sin antes desmontar y retirar el marco del colchón
y los cilindros de elevación.
• Una persona cualificada debe tener las habilidades y herramientas necesarias para localizar los
montantes de la pared, identificar el tipo de estructura de la pared (madera, metal, mampostería
u otra) e instalar los tornillos correctamente a la estructura de la pared. Las habilidades y herramientas
incluyen un localizador electrónico de montantes, un motor de taladro y brocas, un destornillador,
y la capacidad de utilizar correctamente estas herramientas.
• Peso máximo del marco de la cama: 455 kg (1000 lb).
• Espesor máximo del colchón: 30,5 cm.
• El peso del colchón debe estar entre: 27 kg (60 lb) y 41 kg (90 lb).
• Altura mínima del techo: 2,30 m.
• Fuerza de sujeción mínima requerida para cada sujetador: 630 N (142 lb).
• No se puede utilizar con un colchón plegable.
PROBLEMAS O INFORMACIÓN
1-888 8BESTAR (1-888 823-7827)
ADVERTENCIA
AVISO
http://bestar.ca
http://bestar.com

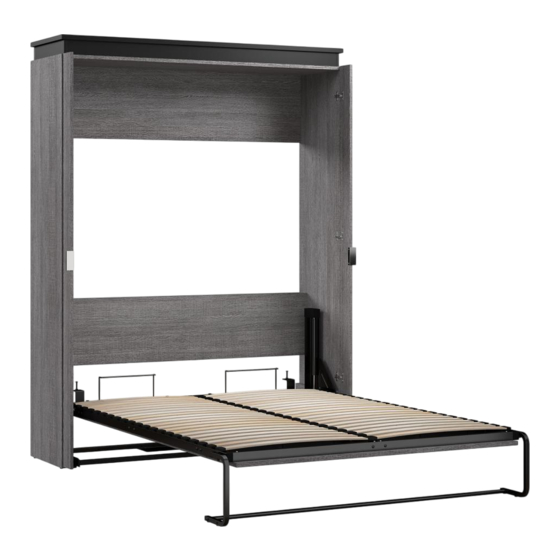

MODELO
116184-3
COLOR
WO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 116184-3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Bestar 116184-3

  • Page 1 MODELO 116184-3 COLOR Información importante para leer antes de empezar el ensamblaje. Guarde esta información para referencia futura. ADVERTENCIA PELIGRO DE IMPACTO O APLASTAMIENTO: Si la cama no está bien sujeta a la pared, puede caer repentinamente, provocando lesiones graves o la muerte.
  • Page 2: Información Sobre La Garantía

    Nuestra garantía se limita expresamente al reemplazo de las partes y componentes del mueble defectuoso por diez años a partir de la fecha de compra. BESTAR reemplazará cualquier pieza defectuosa. Esta garantía se aplica según las condiciones de uso normal.
  • Page 3: Atención Al Cliente

    Atención al cliente www.bestar.com/support En caso de piezas faltantes o si su producto fue dañado durante el envío, POR FAVOR CONTÁCTENOS DIRECTAMENTE. ¿Cuestión? Si tiene dudas o inquietudes, visite nuestro sitio web: www.bestar.com/support o llame sin costo a: 1-888 823-7827 Vídeo de montaje...
  • Page 4 Active su garantía www.bestar.com/activate-my-warranty Active su garantía: www.bestar.com/activate-my-warranty Información necesaria para hacer válida la garantía Una copia de su recibo de compra. Fotos de las partes dañadas. Debe conocer el nombre y el número del producto y, el comercio donde realizó la compra.
  • Page 5: Consejos De Mantenimiento

    Consejos de mantenimiento www.bestar.com/maintenance Nunca deje líquidos o un trapos húmedos sobre su mueble. Si se derrama un líquido sobre la superficie del mueble, límpielo inmediatamente. Nunca utilice limpiadores químicos, ya que estos dañarán el acabado. Use solo un paño húmedo.
  • Page 6 En Bestar nos enorgullecemos de crear muebles funcionales y modernos para su hogar y oficina. Vamos más allá de la fabricación de muebles: ofrecemos soluciones para optimizar y personalizar su hogar u oficina. Por eso su satisfacción es nuestra prioridad número uno.
  • Page 7 Piezas Y Quincallas Piezas Código Cant. Código Cant. Código Cant. Código Cant. Número de referencia en la parte superior o en el borde 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 8 5/8 pulg. (16 mm) 5/8 pulg. KI-985-M KI-7652-O KI-7652-A-3 (16 mm) Nota importante Reúna todas las quincallas necésarias para cada una de las etapas de montaje, para asegurar una correcta instalación en el momento adecuado. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 9: Aviso Importante

    • Altura mínima del techo: 2,16 m. • Fuerza de sujeción mínima requerida para cada sujetador: 630 N (142 lb). • No se puede utilizar con un colchón plegable. PROBLEMAS O INFORMACIÓN 1-888 8BESTAR (1-888 823-7827) 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 10 CA-1014 Más fácil con estas herramientas 1/4 pulg. (7 mm) Localizador de montantes 3/16 pulg. 5 mm Las herramientas eléctricas deben utilizarse con sumo cuidado. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 11 Instalación de las quincaillas Cama abatible GO-796 PA-844 Código x 10 Cant. AVISO Coloque cajas debajo de las piezas durante el montaje para evitar daños o accidentes. GO-796 PA-844 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 12 Instalación de las quincaillas y ensamblaje Cama abatible Se requieren DOS personas para este paso. VC-204 Código Cant. Secuencia 30 41 83 31 VC-204 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 13 Instalación de las quincaillas y ensamblaje Cama abatible Se requieren DOS personas para este paso. VC-204 Código x 11 Cant. AVISO La etiqueta debe estar orientada hacia este lado. Vea la página siguiente para una vista detallada. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 14 • Disassemble product in reverse order of initial assembly. ce lit escamotable. • Consulte el manual del propietario o descargue el manual en bestar.ca • Refer to owner’s manual or download manual at bestar.ca or bestar.com • Consultez le manuel du propriétaire ou téléchargez le manuel sur bestar.ca.
  • Page 15 Instalación de las quincaillas y ensamblaje Cama abatible GO-796 VR-213 Código Cant. GO-796 VR-213 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 16 PO-971 VP-221 Código Cant. CH-838 PO-971 VP-221 CH-838 Utilice el tornillo A para realizar el ajuste horizontal, los tornillos B para el ajuste de profundidad y los tornillos C para el ajuste vertical. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 17 • SIEMPRE fije la base de la pared a una estructura de madera, acero o mampostería. • SIEMPRE use dos (2) tornillos para la fijación a la pared. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 18 • Ne laissez pas des enfants grimper et se tenir debout sur le meuble, • No permita que los niños se pongan de pie, trepen o se cuelguen • Do not allow children to stand, climb, or hang on furniture. ou s’y accrocher. de los muebles. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 19 1 agujero piloto de 1/8 de pulg. (3 mm) de diámetro por montante (2 agujeros en total). ¡NO TALADRE AGUJEROS EN LOS MONTANTES DE MADERA! 1/8 pulg. (3 mm) 1/8 pulg. (3 mm) 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 20 UTILICE UN DESTORNILLADOR ELÉCTRICO CON UN EMBRAGUE DE TENSIÓN AJUSTABLE QUE PERMITE EVITAR EL EXCESO DE FUERZA SOBRE EL TORNILLO. Montantes Pared de de madera paneles de yeso VB-1134 Panel trasero 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 21 Con la cama en posición, marque la posición de los 2 agujeros en el muro de mampostería. 1/8 pulg. (3 mm) Localice y marque la posición de los 1/8 pulg. 2 puntos de anclaje. (3 mm) 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 22 1 1/4 de pulg. (32 mm) en la mampostería. UTILICE UN DESTORNILLADOR ELÉCTRICO CON UN EMBRAGUE DE Mampostería TENSIÓN AJUSTABLE QUE PERMITE Panel trasero EVITAR EL EXCESO DE FUERZA SOBRE EL TORNILLO. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 23 • Disassemble product in reverse order of initial assembly. ce lit escamotable. • Consulte el manual del propietario o descargue el manual en bestar.ca • Refer to owner’s manual or download manual at bestar.ca or bestar.com • Consultez le manuel du propriétaire ou téléchargez le manuel sur bestar.ca.
  • Page 24 Cama abatible KI-985-M KI-7652-C KI-7652-D Código Cant. CA-7641 KI-7652-C AVISO Utilice los 3 orificios posteriores sin apretar del todo el KI-985-M. KI-985-Q KI-985-M KI-7652-W KI-7652-D Esta parte puede desplazarse hacia delante o hacia atrás. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 25 Instalación de las quincaillas y ensamblaje Cama abatible KI-985-M KI-7652-V Código Cant. KI-985-M KI-7652-V 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 26 Coloque un nivelador en el tubo. AVISO Si instala la cama sobre una alfombra, debe elevar la cama por un extra 3/8 pulg. (10 mm). Ajuste los niveladores hasta que el tubo esté nivelado. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 27 Ensamblaje Cama abatible Ajuste la posición del tubo trasero para apoyarlo contra la pared. Apriete completamente los (6) KI-985-M. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 28 Instalación de las quincaillas y ensamblaje Cama abatible KI-985-M KI-7652-A-1 KI-7652-A-2 KI-7652-A-3 KI-7652-A-4 Código Cant. Estos agujeros KI-7652-A-4 deben estar en la parte superior. KI-7652-A-1 Inserte en el interior. KI-7652-A-2 KI-7652-A-3 KI-985-M KI-985-M 116183-2 AN SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 29 Instalación de las quincaillas y ensamblaje Cama abatible KI-7652-O KI-7652-M KI-7652-A-5 Código Cant. 1.4 pulg. (35 mm) 3.9 pulg. (99 mm) KI-7652-A-5 KI-7652-M KI-7652-O 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 30 Instalación de las quincaillas y ensamblaje Cama abatible KI-985-E KI-7652-A-6 KI-7652-A-7 KI-7652-O KI-7652-M Código x 18 x 18 Cant. KI-7652-A-7 KI-7652-A-6 KI-7652-A-7 KI-7652-M KI-985-E KI-7652-O 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 31 La distancia entre el marco metálico y el frontón de madera debe ser la misma en cada lad. Mueva la base para ajustar Marque la parte la distancia en la parte superior. inferior de la pared. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 32 Ensamblaje Cama abatible Se requieren DOS personas para este paso. Retire la base. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 33 • SIEMPRE sujete la cama de pared a la base de la pared y el piso. • SIEMPRE use doce (12) tornillos para la fijación al piso y la pared. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 34 • Disassemble product in reverse order of initial assembly. ce lit escamotable. • Consulte el manual del propietario o descargue el manual en bestar.ca • Refer to owner’s manual or download manual at bestar.ca or bestar.com • Consultez le manuel du propriétaire ou téléchargez le manuel sur bestar.ca.
  • Page 35 INSTRUCCIONES PARA EL ANCLAJE A LA PARED RECOMENDACIONES DE MONTAJE BT-1137 FO-1136 H206515 VB-1134 Código Cant. VB-1134 Pared Madera o Mampostería 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 36 • Disassemble product in reverse order of initial assembly. ce lit escamotable. • Consulte el manual del propietario o descargue el manual en bestar.ca • Refer to owner’s manual or download manual at bestar.ca or bestar.com • Consultez le manuel du propriétaire ou téléchargez le manuel sur bestar.ca.
  • Page 37 INSTRUCCIONES DE ANCLAJE AL SUELO RECOMENDACIONES DE MONTAJE BT-1137 FO-1136 H206515 VB-1135 Código Cant. VB-1135 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 38 émbolos, será muy difícil de abrir la cama. Continúes las etapas hasta el KI-7652-J fin, después de instalar el colchón y los frentes, la cama se abrirá sin esfuerzo. KI-7652-J DEBE SER COMPLETAMENTE APRETADO 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 39 Ensamblaje Cama abatible Se requieren DOS personas para este paso. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 40: Vista Frontal

    2. Bien posicionar el soporte de cojinete de tal manera como para bloquear. (Figura 1) 3. Apriete firmemente los tornillos de soporte del rodamiento. TORNILLOS KI-985-L KI-7652-P PERNO KI-985-L FIGURA 1 VISTA FRONTAL KI-7652-P 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 41 Continúes las etapas hasta el fin, después de instalar el colchón y los frentes, la cama se abrirá sin esfuerzo. INSERTE EL CILINDRO EN SU VÁSTAGO DE SOPORTE KI-7652-J debe ser completamente apretado KI-7652-J KI-7652-J KI-7652-C KI-7652-D 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 42 Cama abatible Se requieren DOS personas para este paso. KI-985-G KI-985-H KI-985-I Código Cant. AVISO Coloque un objeto para que la cama quede parcialmente abierta. KI-985-H KI-985-H KI-985-H KI-985-I KI-985-I KI-985-I Vista frontal Lavadaora 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 43 Instalación de las quincaillas y ensamblaje Cama abatible Se requieren DOS personas para este paso. CA-7641 KI-7652-O KI-7652-M KI-7652-S KI-7652-X Código Cant. CA-7641 KI-7652-C Alguien debe mantener la cama abierta durante este paso. KI-7652-X KI-7652-S KI-7652-M KI-7652-O 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 44 DOS personas para este paso. Alguien debe mantener la cama abierta durante Ajuste para cerrar este paso. la base metálica. Ajuste para abrir Ajuste la base metálica. perfecto. Desenrosque Enrosque este tornillo. este tornillo. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 45 Cama abatible Se requieren DOS personas para este paso. KI-985-S KI-985-R KI-7652-A-8 MA-1138 Código x 42 x 42 x 21 Cant. KI-7652-A-8 KI-985-R KI-985-S MA-1138 Alguien debe mantener la cama abierta durante este paso. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 46 Instalación de las quincaillas y ensamblaje Cama abatible 3500-400350 GO-796 H-03 H-04 KI-993-K PO-1105 VF-964 Código x 36 x 18 Cant. 3500-400350 KI-993-K VF-964 PO-1105 H-03 GO-796 H-04 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 47 DOS personas Utilice una de las piezas de las esquinas de para este paso. cartón de embalaje o un objecto similar para mantener la cama en posición semi-cerrado para la instalación de fachadas. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 48 Ensamblaje Cama abatible Se requieren DOS personas para este paso. Mueve las fachadas a la izquierda o a la derecha hasta que el espacio sea el mismo en cada lado. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 49 Instalación de las quincaillas y ensamblaje Cama abatible Se requieren DOS personas para este paso. VR-215 Código Cant. VR-215 VR-215 VR-215 Alguien debe mantener la cama abierta durante VR-215 este paso. VR-215 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 50 Para limpiar las manchas rebeldes, utilice un trapo húmedo con un poco de detergente diluido en agua. No deje objetos mojados encima del mueble ni utilice limpiadores que contengan productos químicos. H-36 H-03 GO-796 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 51 (si es posible). No siga utilizando una cama dañada y no intente repararla usted mismo sin las instrucciones de Bestar. Una cama dañada puede funcionar mal y provocar la apertura, el cierre o el colapso inesperados de la cama.
  • Page 52 Se requieren DOS personas para este paso. Quitar el somier de láminas. Desatornille las fachadas (tornillos VR-215). VR-215 Se requieren Se requieren DOS personas DOS personas para este paso. para este paso. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 53 Se requieren DOS personas para este paso. Retire el tapón. KI-7652-S KI-7652-M KI-7652-O Se requieren DOS personas para este paso. 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 54 Deje que el bastidor de la cama se hunda en el armario y retire los cilindros de elevación. DESENROSQUE EL TORNILLO Y RETIRE EL EXTREMO DEL CILINDRO EL EXTREMO DEL CILINDRO DEL SOPORTE "L". 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
  • Page 55 Levante la estructura metálica de la cama de los soportes. Se requieren DOS personas para este paso. Ahora puede separar la cama de la pared y seguir con el desmontaje. 010524 V4 116184-3 ES SERVICIO: 1-888 8BESTAR (1-888 823-7827)
