- Page 1 ART90 BAR PS ART90 BOOM PS ISTRUZIONI D’USO E DI INSTALLAZIONE BARRA SNODATA INSTALLATION AND USER MANUAL ARTICULATED BOOM Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully!

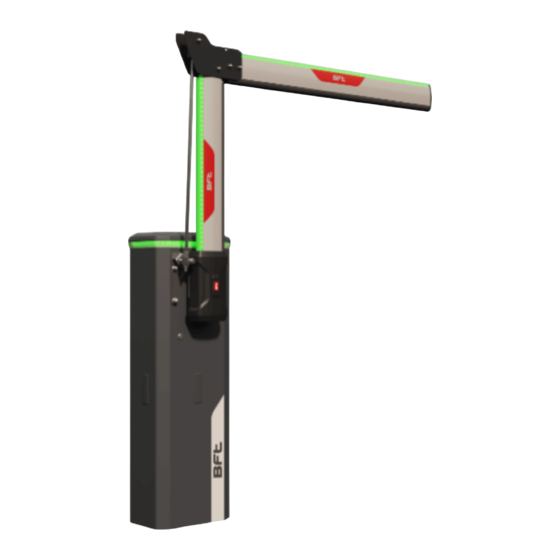

- Page 2 GENERALITÀ Il kit ART90 BAR PS / BOOM PS consente di installare la barriera versione STD in aree con spazio in altezza limitato. ART90 BAR PS / BOOM PS 3m - Larghezza passaggio: da 2m a 3m (*) - Altezza passaggio: 1,9m ÷ 2,7m ART90 BAR PS / BOOM PS 5m - Larghezza passaggio: da 3,25m a 5m - Altezza passaggio: 2,2m ÷...
- Page 3 MONTAGGIO GOMMA E CLIP, RUBBER AND CLIP MOUNTING Ø2.9x16 Ø2.9x16 Ø2.25 MONTAGGIO CERNIERA, HINGE MOUNTING 4.8x22mm MONTAGGIO TIRANTE, TIE-ROD MOUNTING M10x25 Ø10 Grower Ø10 M10-SL Non serrare Do not tighten ART90 -...
- Page 4 FORATURA CASSONE, BARRIER BOX DRILLING TRATTARE CON PROTETTIVO ANTIRUGGINE LE PARTI DELLA STRUTTURA SOGGETTE A FORATURA. PROTECT THE PARTS OF THE STRUCTURE SUBJECT TO DRILLING WITH RUST-PREVENTION TREATMENT. DIMA DI FORATURA DRILLING TEMPLATE Foratura cassone per BARRA SINISTRA, LEFT SIDE barrier box drilling Ø6.5 Ø10.5 Foratura cassone per BARRA DESTRA, RIGHT SIDE barrier box drilling...
- Page 5 MONTAGGIO BARRA SNODATA, MOUNTING THE ARTICULATED BOOM Posizionare asta in battuta Place the boom on the stop Ø10 REGOLAZIONE TIRANTE, TIE-ROD REGULATION Serrare Tighten - Serrare il controdado D2 per bloccare la posizione (vedi paragrafo C) - Tenere bloccato il tirante con la chiave esagonale 5mm - Avvitare il dado D1 per portare la barra snodata in posizione orizzon- - Tighten the lock nut D2 to fix the position (see paragraph C) tale (vedi paragrafo C)
- Page 6 SOLO PER MONTAGGIO LIGHT PS IP67, ONLY WHEN MOUNTING LIGHT PS IP67 Ø2.9x16 - Posizionare la strip led a 225 mm - Bloccare la strip led con le clip - Position the led strip at 225 mm - Lock the led strip with the clip Segnare con pennarello Mark with a pen Ø2.9x16...
- Page 7 DIMENSIONI ED EQUILIBRATURA, DIMENSIONS AND BALANCING 45° COMPATIBILE SOLO PER BARRIERA VERSIONE STD. COMPATIBLE ONLY FOR BARRIER STD VERSION. H (mm) = ALTEZZA SOFFITTO - CEILING HEIGHT 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 2000...
- Page 8 ETICHETTA PERICOLO, DANGER LABEL - Posizionare l’etichetta adesiva sul carter - Place the adhesive label on the carter Etichetta pericolo Danger label 25x25mm ART90...
