Release 00 - 07.2014

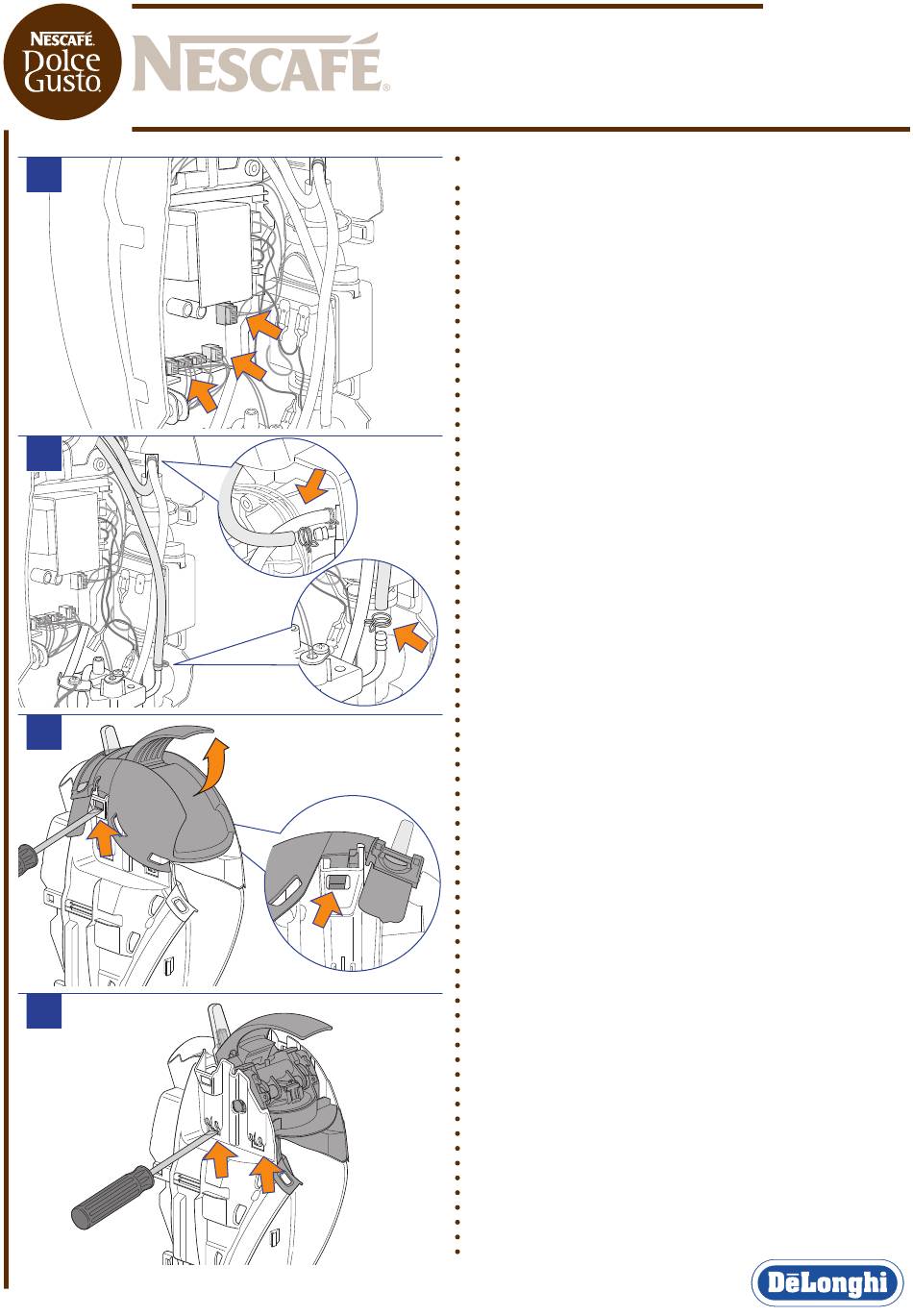

4.5. Rimozione gruppo erogatore

Eseguire le operazioni descritte nel paragrafo 4.1.
1 Scollegare i cablaggi indicati dalla scheda.
2 Rimuovere le clip ferma-tubo indicate e sfilare i due re-
lativi tubi dalla pompa e dal termoblocco.
3
Sollevare la leva capsule. Servendosi di un cacciavite,
sganciare i due punti indicati e sfilare la calotta superio-
re.
4 Sganciare i quattro punti (due per lato) del gruppo ero-
gatore e sfilarlo.

4.5. Removal of the delivery spout group

Follow the steps described in paragraph 4.1.
1
Disconnect the wiring indicated from the circuit board.
2
Take off the tube retainer clips indicated and remove
the two tubes from the pump and the thermoblock.
3 Lift the capsule lever. Using a screwdriver, loosen the
two points indicated and remove the upper cap.
4
Unhook the four points (two per side) of the delivery
spout group and remove.
31
ROCKET
Riparazione
Repair
