Release 00 - 07.2014
4.

Riparazione

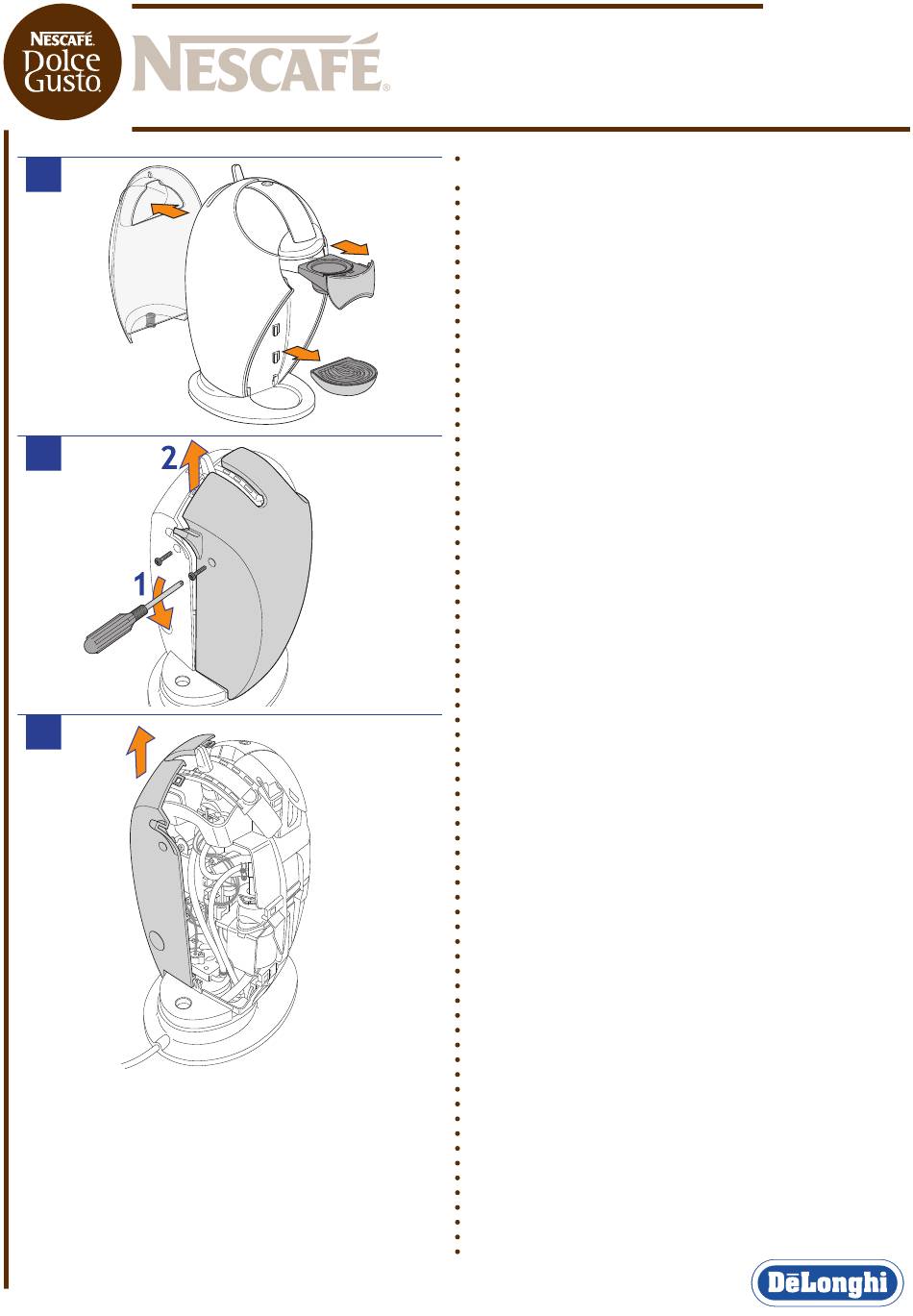

4.1. Smontaggio generale

1
Togliere il serbatoio acqua, il vassoio raccogligocce com-
pleto e il portacapsule.
2
Svitare le due viti indicate, sganciare e togliere il pan-
nello laterale sinistro spostandolo leggermente verso
l'alto.
3
Sollevare leggermente il pannello laterale destro e to-
glierlo.
4.

Repair

4.1. General disassembly

1
Remove the water tank, the entire drip tray and the
capsule holder.
2 Unscrew the two screws indicated, unhook and remove
the left side panel by moving slightly upward.
3
Slightly lift the right side panel and remove.
27
ROCKET
Riparazione
Repair
