Installation Instructions
BMS Sensor Connection Kit
Air Gap Flood Sensor
2" Male NPT Connection
WARNING
!
Read this Manual BEFORE using this equipment.
Failure to read and follow all safety and use infor-
mation can result in death, serious personal injury,
property damage, or damage to the equipment.
Keep this Manual for future reference.
WARNING
!
You are required to consult the local building and plumbing codes prior to
installation. If the information in this manual is not consistent with local
building or plumbing codes, the local codes should be followed. Inquire
with governing authorities for additional local requirements.
NOTICE
Use of the SentryPlus Alert
need to comply with all required instructions, codes, and regu-
lations related to the installation, operation, and maintenance of
the backflow preventer to which it is attached, including the
need to provide proper drainage in the event of a discharge.
Watts is not responsible for the failure of alerts due to
connectivity or power issues.
Monitor relief valve discharge with smart and connected
sensor technology. The BMS Sensor Connection Kit activates
the flood sensor, enabling functions that detect flood condi-
tions. When excessive relief valve discharge occurs, the flood
sensor energizes a relay signaling the building management
system, or BMS.
technology does not replace the
®
Contents
Kit Components . . . . . . . . . . . . . . . . . . . . . 2
Requirements . . . . . . . . . . . . . . . . . . . . . . . 2
Install the Flood Sensor. . . . . . . . . . . . . . . . 3
Mount the Activation Module. . . . . . . . . . . . 4
the BMS Controller . . . . . . . . . . . . . . . . . . . 6
IS-FS-AirGap-BMS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IS-FS-AirGap-BMS and is the answer not in the manual?

Questions and answers

Related Manuals for Watts IS-FS-AirGap-BMS

Summary of Contents for Watts IS-FS-AirGap-BMS

  • Page 1: Table Of Contents

    Watts is not responsible for the failure of alerts due to connectivity or power issues. Monitor relief valve discharge with smart and connected sensor technology.

  • Page 2: Kit Components

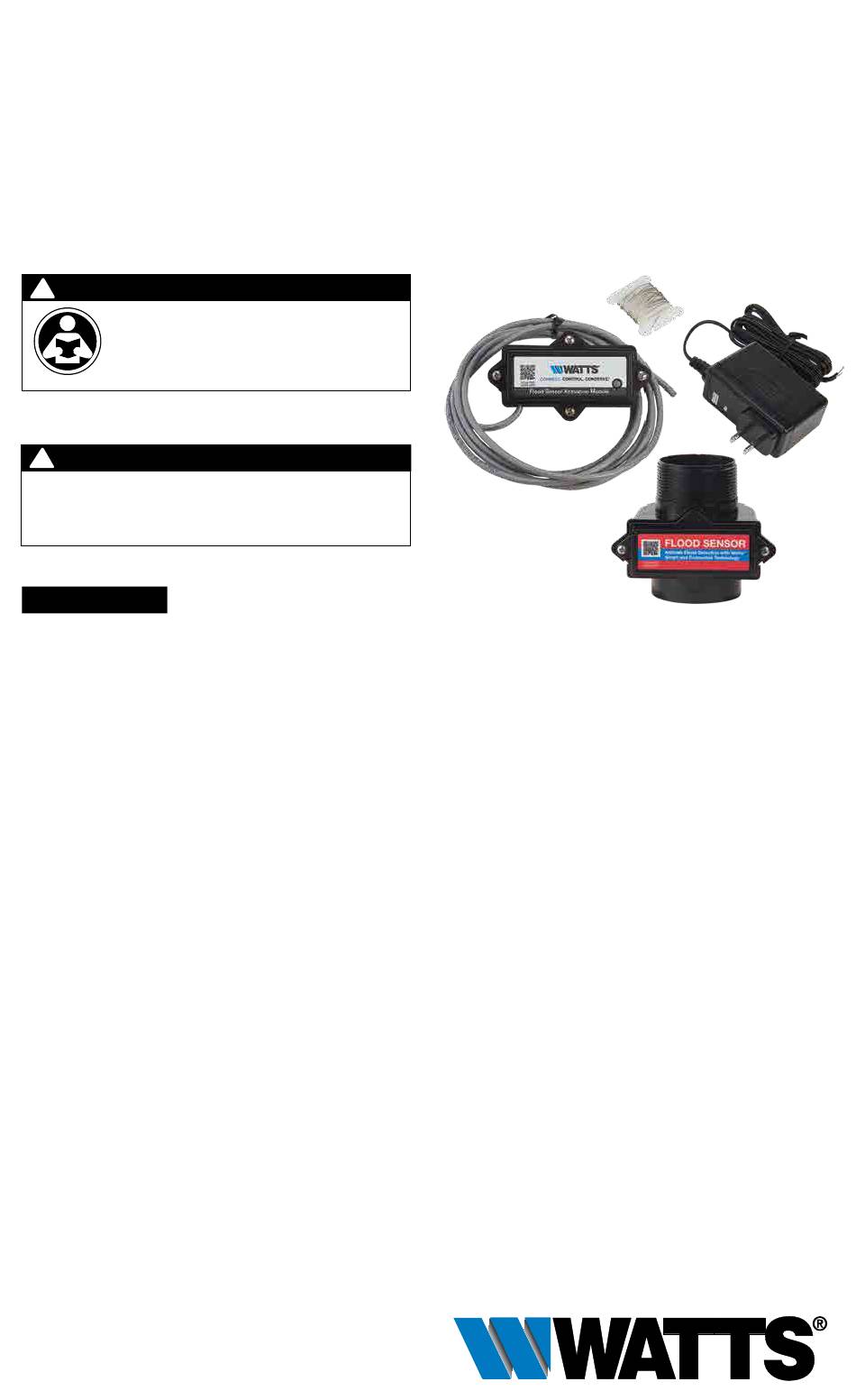

    Kit Components The sensor connection kit includes the following four components. If any item is missing, speak with your account representative. Sensor activation module with an 8' 4-conductor electrical cable Flood sensor with male 2" NPT connection 24V DC power adapter (requires a 120VAC, 60Hz, Ground wire GFI-protected electrical outlet) NOTICE...

  • Page 3: Install The Flood Sensor

    Install the Flood Sensor Attach the flood sensor to a metal device with 2" female NPT connection. Shown here with an air gap. 1. (Optional) Apply PTFE tape to the threads of the flood 2. Align the flood sensor to the air gap with a 2" female sensor for the best results.

  • Page 4: Mount The Activation Module

    Mount the Activation Module The activation module receives a signal from the flood sensor when a discharge is detected. If the discharge meets the conditions of a qualifying event, the normally open contact is closed to provide a signal to the BMS input terminal.
  • Page 5 5. Remove the dust cover from the flood sensor. 6. Remove the O-ring from the dust cover and place it on the sensor activation module to create a seal between the module and the flood sensor. NOTICE Retain the dust cover to protect the flood sensor during temporary instances when the sensor activation module may need to be removed or replaced.

  • Page 6: Connect The Module Cable To The Bms Controller

    Connect the Module Cable to the BMS Controller The 4-conductor sensor activation module cable must be attached to the BMS controller to transmit a normally open contact signal and provide power to the sensor activation module. The contact signal closes when a discharge is detected. To use the optional 24V DC power adapter To connect the cable to the controller 1.
