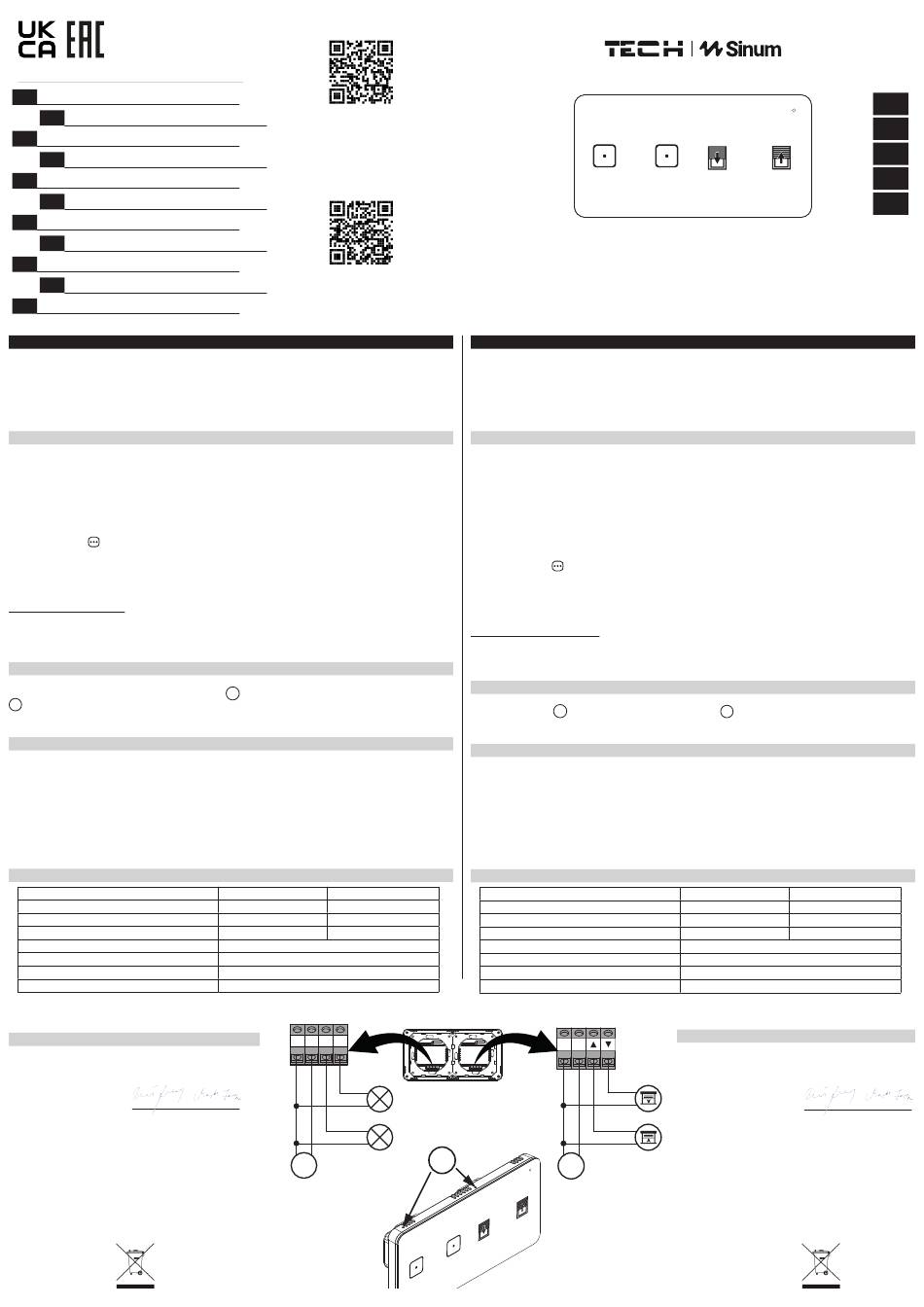

TECH Sinum WSZ-22 P Quick Start Manual

TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
Włącznik WSZ-22 to urządzenie do sterowania oświetleniem oraz roletami bezpośrednio z poziomu włącznika lub za pomocą Centrali
Sinum, w której użytkownik ma możliwość zaprogramowania określonych warunków włączania/wyłączania światła oraz sterowania
roletami. Urządzenie składa się z dwóch niezależnych włączników i komunikuje się z Centralą Sinum bezprzewodowo. Posiada wbudowany
czujnik światła, który dostosowuje jasność podświetlenia przycisków do aktualnego poziomu jasności jaka panuje w pomieszczeniu.
UWAGA!
Maksymalne obciążenie pojedynczego wyjścia dla oświetlenia LED wynosi 200 W.
WAŻNE!
1) Odwrotne podłączenie rolety do wyjść włącznika spowoduje błędne działanie urządzenia oraz niepoprawną kalibrację.
2) Przed pierwszym użyciem włącznika, krańcówki rolety powinny być poprawnie ustawione.
3) Po każdych dziesięciu przesterowaniach rolety następuje automatyczna kalibracja - roleta przejedzie do skrajnej
pozycji a następnie wraca do pozycji zadanej.
4) Sterowanie roletą odbywa się poprzez stałe podawanie napięcia zasilania na dany kierunek pracy rolety.
INFO:
• Po zarejestrowaniu i dodaniu włącznika do Centrali Sinum, w ustawieniach włącznika [Ustawienia > Urządzenia > Urządzenia
bezprzewodowe > (na kafelku urządzenia)] należy:
1) dokonać wyboru rodzaju posiadanej rolety: zaciemniająca lub uchylna
2) wybierając roletę uchylną, należy wybrać również kąt pochylania: 90
3) wykonać kalibrację
• Tolerancja między wysokością ustawioną w aplikacji Sinum a rzeczywistym poziomem wysokości rolety może wynieść max. 5%.
STEROWANIE ROLETĄ UCHYLNĄ
Przytrzymując przycisk podnoszenia/opuszczania rolety:
- poniżej 1,5 sekundy - zmiana pochylenia elementów rolety
- powyżej 1,5 sekundy - zmiana poziomu otwarcia rolety
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W panelu głównym kliknąć kolejno zakładki
Ustawienia > Urządzenia > Urządzenia bezprzewodowe > + . Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
1 . Po prawidłowo przeprowadzonym procesie rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma
możliwość nadania nazwy urządzenia oraz przypisania go do określonego pomieszczenia.
UWAGA! Każdy włącznik należy zarejestrować osobno.
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego użytkowania systemu. Wpływ na zasięg
mają warunki w jakich pracuje urządzenie oraz konstrukcja i materiały użyte do budowy obiektu. Producent zastrzega sobie prawo
do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki mają charakter poglądowy i
mogą nieco odbiegać od rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco aktualizowane na stronie
internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może
być przyczyną obrażeń ciała i uszkodzeń urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie jest przeznaczone do obsługi przez dzieci.
Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Napięcie zasilania
Maks. pobór mocy
Maksymalne obciążenie wyjścia
Temperatura pracy
Komunikacja z Centralą Sinum
Wymiary [mm]
Sposób montażu
* Kategoria obciążenia AC1: jednofazowe, rezystancyjne lub lekko indukcyjne obciążenie AC.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
niniejszym oświadcza, że włącznik WSZ-22 jest zgodny z dyrektywą
2014/53/UE.
Wieprz, 01.03.2024
Paweł Jura
Prezesi firmy
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi
dostępne po zeskanowaniu kodu QR lub na stronie
www.techsterowniki.pl/manuals
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu
do wyznaczonego punktu zbiórki w celu recyklingu odpadów
powstałych ze sprzętu elektrycznego i elektronicznego.
Wyprodukowano w Polsce
www.techsterowniki.pl/manuals
Made in Poland
www.tech-controllers.com/manuals
PL
Włącznik rolet
o lub 180 o
Uwagi
Dane techniczne
Włącznik światła Włącznik rolety
230V±10%/50Hz 230V±10%/50Hz
1W
4A (AC1)* / 200W (LED)
5°C ÷ 50°C
Bezprzewodowa (WTP 868 MHz)
164 x 84 x 16
Podtynkowy (puszka 2 x ø60 mm)
N L Q1 Q2
Q2
Janusz Master
N
Q1
N L
N
~

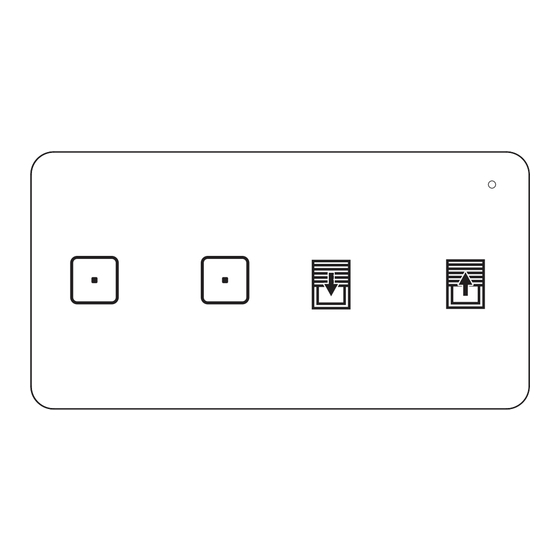

The WSZ-22 switch is a device for controlling the lighting and roller shutters directly from the switch or by means of the Sinum central
device. The user can program specific conditions for switching the light on/off and the roller shutters to go up or down. The device
consists of two independent switches and communicates with the Sinum central device wirelessly. The WSZ-22 switch has a built-in
light sensor which is used to adjust the button backlight brightness to ambient light level.
NOTE!
The maximum load of a single output for LED lighting is 200W.
IMPORTANT!
1) Connecting the roller shutter to the switch outputs in reverse will result in incorrect operation of the device and
incorrect calibration.
2) Before using the switch for the first time, the roller shutter limit switches should be set correctly.
3) After every ten movements of the roller shutter, automatic calibration takes place - the roller shutter moves to the
extreme position and then returns to the set position.
4) The roller shutter is controlled by constantly applying power supply to a given direction of roller shutter operation.
NOTE:
• Steps to follow after registering and adding the switch to the Sinum Central device, in the switch settings [Settings > Devices >
Wireless devices >
1) choose the type of blinds you have: blackout or tilting
2) when choosing a tilting roller blind, you should also select the tilt angle: 90
3) perform calibration
• The tolerance between the height set in the Sinum application and the actual roller blind height level can be max. 5%.
CONTROL OF THE TILTING SHUTTER
While holding the roller shutter up/down button:
- less than 1.5 seconds - change the angle of the roller shutter elements
- over 1.5 seconds - change of the roller shutter opening level
Enter the address of the Sinum central device in the browser and log in to the device. In the main panel, click the Settings > Devices
> Wireless devices > + . Then briefly press the registration button 1 on the device. After a properly completed registration
process, an appropriate message will appear on the screen. Additionally, the user can name the device and assign it to a specific room.
NOTE! Each switch must be registered separately.
TECH Controllers is not responsible for any damages resulting from improper use of the system. The range depends on the conditions in
which the device is used and the structure and materials used in the object construction. The manufacturer reserves the right to improve
devices, update software and related documentation. The graphics are provided for illustration purposes only and may differ slightly
from the actual look. The diagrams serve as examples. All changes are updated on an ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not obeying these instructions may lead to personal
injuries or controller damage. The device should be installed by a qualified person. It is not intended to be operated by children. It is a
live electrical device. Make sure the device is disconnected from the mains before performing any activities involving the power supply
(plugging cables, installing the device etc.). The device is not water resistant.
Power supply
1W Max. power consumption
0,5A
Maximum output load
Operation temperature
Communication
Dimensions [mm]
Installation
* AC1 load category: single-phase, resistive or slightly inductive AC load.
1
WSZ-22 P / WSZ-22 L
www.sinum.eu
EN
Roller shutter switch
(on the device tile)]:
How to register the device in the sinum system
Notes
Technical data
Light switch
230V±10%/50Hz
4A (AC1)* / 200W (LED)
Flush-mountable (electrical box 2 x ø60 mm)
N L
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the
WSZ-22 compliant with Directive 2014/53/UE.
Wieprz, 01.03.2024
N
N L
N the user manual are available after scanning the QR
~
The product may not be disposed of to household waste
containers. The user is obliged to transfer their used
equipment to a collection point where all electric and
electronic components will be recycled.
PL
EN
CZ
SK
DE
lub 180
o o
Roller shutter switch
230V±10%/50Hz
1W 1W
0,5A
5°C ÷ 50°C
Wireless (WTP 868 MHz)
164 x 84 x 16
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
The full text of the EU declaration of conformity and
