TECH Sinum WSR-01 Quick Start Manual

Włącznik dopuszkowy z regulatorem pokojowym WSR-01 / WSR-02 / WSR-03 to funkcjonalne urządzenie do sterowania temperaturą pomieszczenia
oraz włączania/wyłączania światła lub innego urządzenia z poziomu włącznika lub za pomocą Centrali Sinum. W Centrali Sinum użytkownik ma
możliwość zaprogramowania warunków określonych automatyzacji. Komunikacja z Centralą Sinum odbywa się bezprzewodowo.
WSR-01/WSR-02/WSR-03 posiada wbudowany czujnik temperatury, wilgotności oraz czujnik światła, który dostosowuje jasność podświetlenia
przycisków do aktualnego poziomu jasności jaka panuje w pomieszczeniu. Opcjonalnie do urządzenia można dołączyć czujnik temperatury podłogi.
1 4
- Przycisk rejestracji włącznika - Aktualna temperatura
2 5
- Przycisk rejestracji regulatora - Temperatura zadana
3 6
- Aktualna godzina Przycisk Menu - Przycisk Wyjście
Uwaga!
• Schemat podłączenia oraz ilość przycisków głównych na froncie różnią się w zależności od posiadanego modelu urządzenia.
• Maksymalne obciążenie pojedynczego wyjścia dla oświetlenia LED wynosi 200 W.
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W panelu głównym kliknąć kolejno zakładki Ustawienia >
+
Urządzenia > Urządzenia bezprzewodowe > . Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
i włącznik traktowane są jako dwa osobne urządzenia i tak też należy je rejestrować. Po prawidłowo przeprowadzonym procesie rejestracji na
ekranie pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia oraz przypisania go do określonego
pomieszczenia. INFO: Podczas rejestracji regulatora, automatycznie zarejestruje się również czujnik wilgotności i czujnik podłogowy (jeżeli jest
podłączony).
Przytrzymać przycisk Menu do momentu pojawienia się
- podgląd kalibracji czujnika temperatury,
- przywrócenie ustawień fabrycznych ( i - zmiana wartości, Menu - zatwierdzenie )
- informacja o wersji oprogramowania.
• Naciskając przycisk
następuje zmiana wyświetlanego parametru: aktualna temperatura -> wilgotność -> temperatura podłogi (po
podłączeniu czujnika)
• Sterowanie grzaniem/chłodzeniem możliwe po przypisaniu regulatora w Centrali Sinum do wirtualnego termostatu. Na wyświetlaczu mogą
pojawić się:
- Ikona - migająca (tryb chłodzenia) - potrzeba chłodzenie
- Ikona - świecąca (tryb grzania) - potrzeba grzania
- Brak ikony - brak potrzeby chłodzenia/grzania
• Ikona informuje o aktywnym trybie ręcznym
• Zmiana temperatury zadanej przyciskami ,
stałe.
Jeżeli regulator jest przypisany do wirtualnego termostatu, po zmianie temperatury należy przyciskami
obowiązywania zadanej temperatury [0 ÷ 24h, Con (na stałe) lub Off (zmiana nieaktywna)], zatwierdzić przyciskiem Menu
• Blokada przycisków - naciśnięcie przycisku Menu załączy funkcję
wyłączenie automatycznej blokady). Zatwierdzić przyciskiem Menu lub odczekać ok. 5 sek. Jednoczesne przytrzymanie
zniknięcia ikony kłódki odblokowuje przyciski.
Funkcje przycisków EXIT oraz MENU regulatora:
Naciśnięcie EXIT:
• zmiana wyświetlanego parametru: aktualnej temperatury,
wilgotności powietrza, temperatury podłogi (opcjonalnie)
• wyjście z menu
Przytrzymanie EXIT:
• wyłączenie sterowania ręcznego
Przyciski włącznika w WSR-03
Skrajne przyciski służą do sterowania oświetleniem, natomiast środkowy spełnia funkcję przycisku programowalnego. Za jego pomocą użytkownik
może uruchomić automatyzację zaprogramowaną w Centrali Sinum.
Napięcie zasilania
Maks. pobór mocy
Maksymalne obciążenie wyjścia
Temperatura pracy
Komunikacja z Centralą Sinum
Wymiary [mm]
Sposób montażu
* Kategoria obciążenia AC1: jednofazowe, rezystancyjne lub lekko indukcyjne obciążenie AC.
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego
użytkowania systemu. Wpływ na zasięg mają warunki w jakich pracuje urządzenie oraz konstrukcja
i materiały użyte do budowy obiektu. Producent zastrzega sobie prawo do udoskonalania urządzeń,
aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki mają charakter poglądowy
i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na
bieżąco aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy.
Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń urządzenia. Urządzenie
nie może być wykorzystywane niezgodnie z jego przeznaczeniem. Montażu powinna dokonać osoba
posiadająca odpowiednie kwalifikacje. Urządzenie nie jest przeznaczone do obsługi przez dzieci.
Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych
z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że urządzenie nie
jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o., ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że regulator
WSR-01/ WSR-02/ WSR-03 jest zgodny z dyrektywą 2014/53/UE.
Wieprz, 01.12.2023
Paweł Jura
Prezesi firmy
2
3
4
5
PL

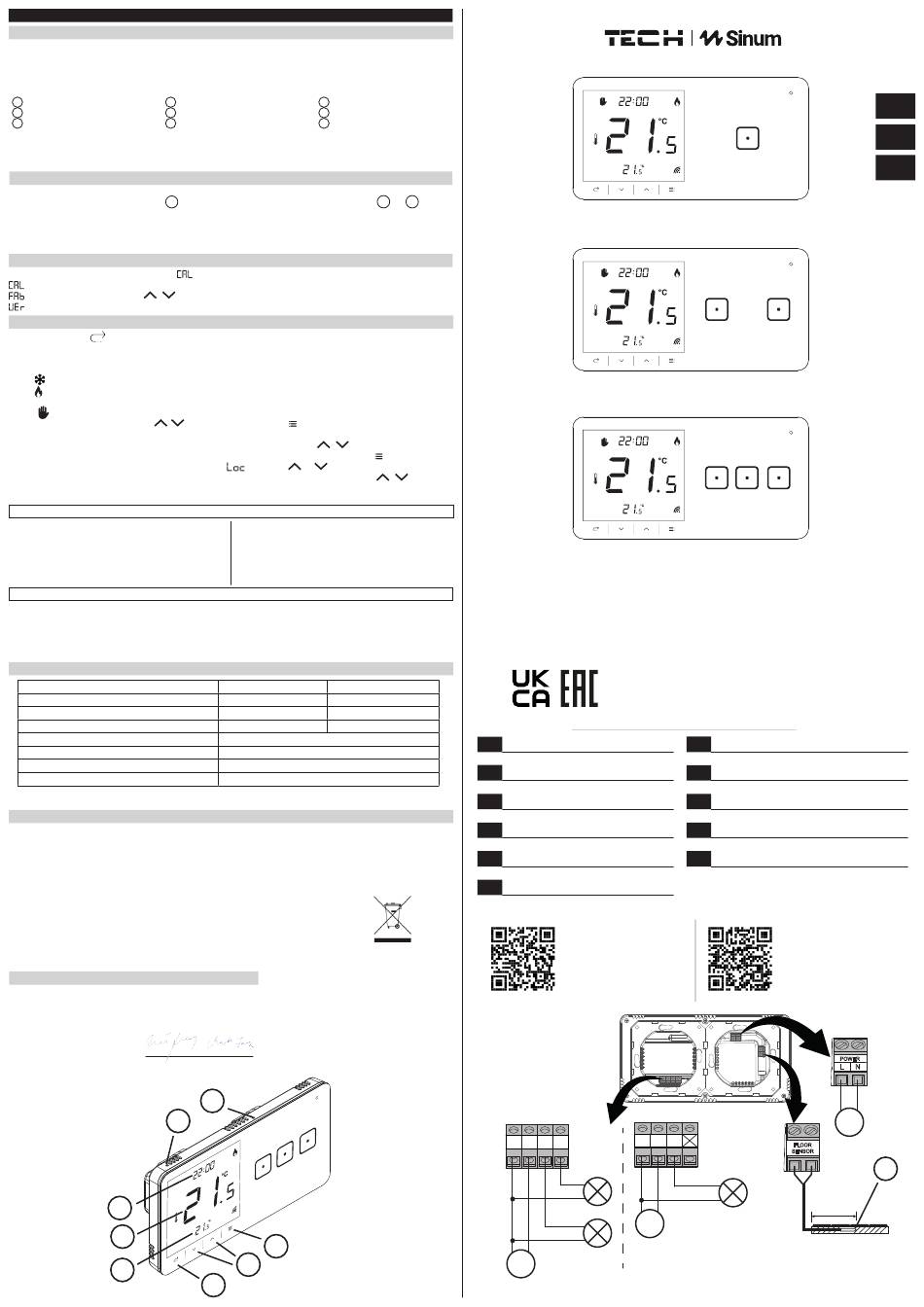

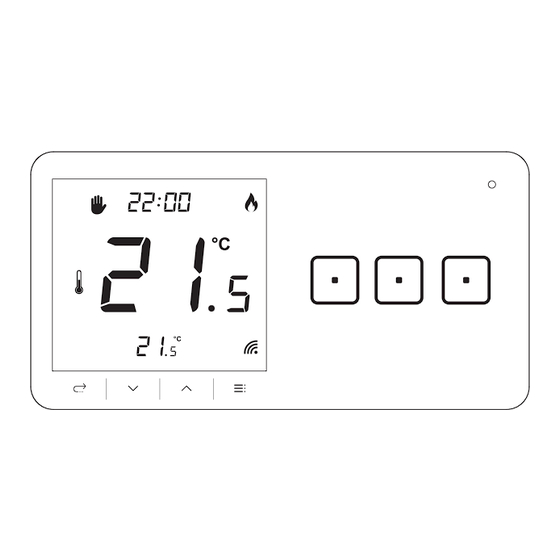

Opis urządzenia
7
- Przyciski nawigacyjne
8
- Przycisk Menu
9
- Czujnik podłogowy
Menu
. Zmiana opcji przyciskiem Menu. Dostępne opcje:
Obsługa
i zatwierdzenie przyciskiem Menu . Zadana temperatura będzie obowiązywała na
i określić zakres czasowy
; przyciskami lub wybrać „yes" lub „no" (włączenie/
Naciśnięcie MENU:
• wyświetlenie opcji blokady przycisków
• następna funkcja menu
• zatwierdzenie nastaw
Przytrzymanie MENU:
• wejście do menu
Dane techniczne
Włącznik
230V±10%/50Hz 230V±10%/50Hz
1W
4A (AC1)* / 200W (LED)
5°C ÷ 50°C
Bezprzewodowa (WTP 868 MHz)
164 x 84 x 16
Podtynkowy (puszka 2 x ø60 mm)
Uwagi
Produktu nie wolno wyrzucać do zwykłych
pojemników na odpady. Obowiązkiem
użytkownika jest przekazanie zużytego
sprzętu do wyznaczonego punktu zbiórki
w celu recyklingu odpadów powstałych ze
sprzętu elektrycznego i elektronicznego.
Pełny tekst deklaracji zgodności UE oraz instrukcja
obsługi dostępne po zeskanowaniu kodu QR lub
na stronie www.techsterowniki.pl/manuals
