HASE Bikes 24879 Manual

Roller Rack
Montage:

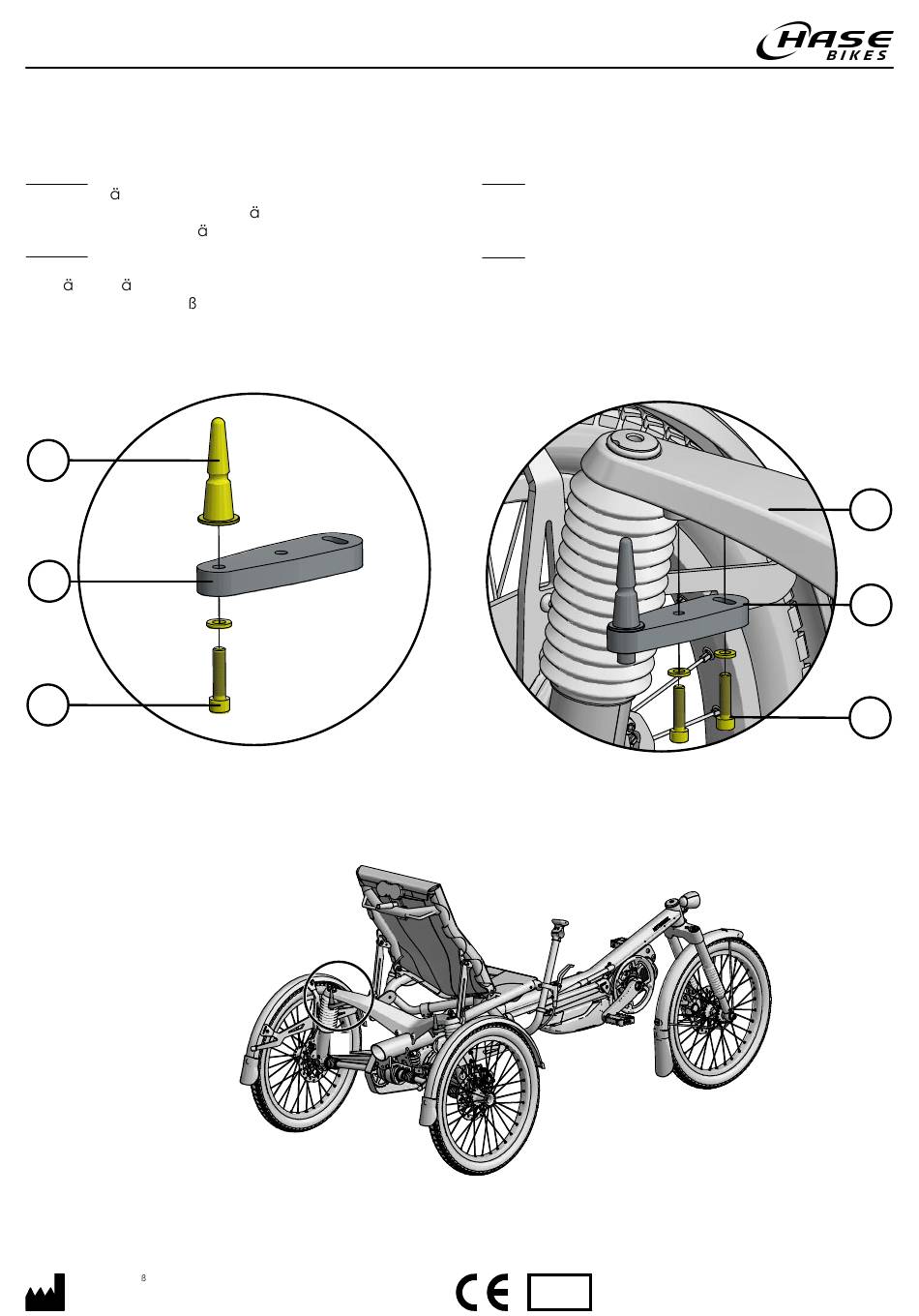

1. Befestigen Sie den Konus (1) mit der Schraube (2)
an den Platten (3).
2. Montieren Sie die beiden Platten (3) mit den
Schrauben (4)am Hauptrahmen (5).
Hinweis: Ziehen Sie die Schrauben (4) noch nicht fest.
3. Die Aufh ngung soll mit dem montierten Roller
Rack ausgerichtet werden. H ngen Sie dazu den
Roller Rack in die Aufh ngung. (s. S. 2)
Hinweis: Achten Sie darauf das der Roller Rack korrekt
zum Fahrrad ausgerichtet und sich leicht ein- und
aush ngen l sst.
4. Ziehen Sie anschlie end die beiden Schrauben (4)
der Platten an beiden Seiten mit ca. 9Nm fest.
1
3
2
Hiberniastra e 2 Phone +49(0)2309 / 9377-0
45731 Waltrop info@hasebikes.com
Germany www.hasebikes.com
A
B
Assembly:
1. Attach the cone (1) to the plates (3) with
screw (2).
2. Mount the two plates (3) to the main frame
(5) using the screws (4).
Note: Do not tighten the screws (4) yet.
3. The hanger should be adjusted with the
mounted Roller Rack. To do this, hang the Roller
Rack in the mounting. (see page 2)
Note: Ensure that the Roller Rack is correctly
aligned with the bike and can be easily
attached and detached.
4. Then tighten the screws (4) of the plates on
both sides to approx. 9 Nm.
Art.:
REF
24879
B
03 - 24 / DE_EN
