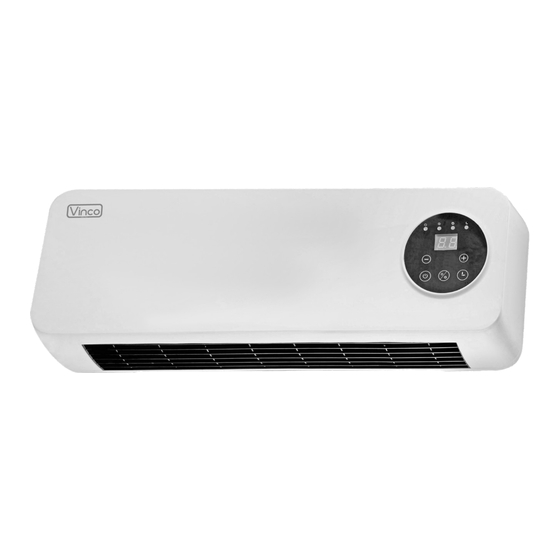

TERMOCONVETTORE DA PARETE
COD. 70322 MOD. ZYY-PTC06
MANUALE D'USO E MANUTENZIONE - ISTRUZIONI ORIGINALI
Leggere attentamente il manuale di istruzioni prima di utilizzare il
prodotto. Conservare per consultazioni future.
Le immagini riportate in questo manuale hanno solo scopo illustrativo.
Vinco Srl si riserva di apportare modifiche alle caratteristiche dei prodotti senza preavviso
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Vinco ZYY-PTC06
Summary of Contents for Vinco ZYY-PTC06
- Page 1 MANUALE D’USO E MANUTENZIONE - ISTRUZIONI ORIGINALI Leggere attentamente il manuale di istruzioni prima di utilizzare il prodotto. Conservare per consultazioni future. Le immagini riportate in questo manuale hanno solo scopo illustrativo. Vinco Srl si riserva di apportare modifiche alle caratteristiche dei prodotti senza preavviso...
- Page 2 Grazie per avere acquistato Vinco! I nostri prodotti sono progettati pensando alle persone e alle loro esigenze di tutti i giorni, ed è per questo che un prodotto Vinco conserva il suo valore e la sua funzionalità nel tempo. È indispensabile, per la tua sicurezza e per ottenere il meglio dai nostri prodotti, prendere visione di questo libretto di istruzioni e di tutte le indicazioni riguardanti la sicurezza qui contenute.
- Page 3 Leggere attentamente il manuale di istruzioni prima di utilizzare il prodotto. Conservare per consultazioni future. Le immagini riportate in questo manuale hanno solo scopo illustrativo. Vinco Srl si riserva di apportare modifiche alle caratteristiche dei prodotti senza preavviso INTRODUZIONE ITALIANO...
- Page 4 Questo prodotto è stato realizzato rispettando tutte le normative ed è progettato per un utilizzo commisurato alla potenza del motore e della relativa componentistica. Vinco è a disposizione per qualsiasi chiarimento circa le prestazioni e le modalità d’uso del prodotto. CONDIZIONI DI DECADENZA DELLA GARANZIA LEGALE Superamento dei limiti di utilizzo.
- Page 5 LEGGERE CON ATTENZIONE PRIMA DELL’UTILIZZO Questo prodotto Vinco risponde a tutte le normative di legge previste che vengono riportate al fondo di questo manuale. In caso di dubbi sull’installazione o sulla modalità di utilizzo: Consultare il sito www.vincoasti.it alla sezione “Assistenza”.
-
Page 6: Installazione
CARATTERISTICHE: 1. Guscio in plastica di alta qualità e lunga durata. 2. Elementi riscaldanti in ceramica PTC, riscaldamento ad alta efficienza, riscaldamento rapido, silenzioso, inodore, non inquinante, senza fiamma. 3. Impostazione del calore a due livelli, è possibile impostare la temperatura come si preferisce. 4. - Page 7 Display LED 1. In funzione di riposo (stand-by), il display LED mostra la temperature corrente. 2. La temperatura può essere impostata tra 18 e 45 ℃, con una temperatura di default preimpostata su 25 ℃. Interruttore di alimentazione Premere una volta il pulsante di alimntaizone posto sul termoconvettore. Premere “I”...
- Page 8 Timer orario Premere ripetutamente “ ” per impostare il timer orario, in scatti da un’ora progressivamente: 1H,2H,3H..12H. Quando è attivo il timer settimanale, non è consentito impostare il timer orario. Impostazione dell’ora corrente Premere per impostare l’orario corrente. La prima volta che si avvia (ovvero dopo l'interruzione dell'alimentazione), è...
-
Page 9: Manutenzione
l’orario in cui il timer accenderà il termoconvettore. Non è possibile selezionare i minuti. Premere “OK” al termine della selezione. d. Il display LED indicherà “00”. Premere “+” o “-“ per impostare l’ora di spegnimento tra 0 e 24 (H). Questo sarà l’orario in cui il timer spegnerà... - Page 10 Il telecomando non funziona. Sostituire le pile interne. Una volta programmato il timer settimanale, il termoconvettore non si accende. È possibile che sia stato impostato erroneamente uno spegnimento precedente all’accensione. Non riesco a programmare il timer. Contattare l’Assistenza tecnica o un tecnico qualificato. Il termoconvettore emette fumo continuamente con un forte odore di bruciato.
-
Page 11: Dati Tecnici
Affinché la garanzia sia operativa, è necessario esibire presso il Rivenditore scontrino o fattura d’acquisto. Si ricorda inoltre che i prodotti Vinco commercializzati da Vinco Srl sono corredati di manuale di istruzioni in italiano Viene applicata, come prevista dalla legge, la Garanzia Europea (Dlgs 206/2005 Codice del Consumo). - Page 12 User Manual WALL MOUNTED PTC FAN HEATER MODEL NO.: 70322 220-240~ 50-60Hz 2000W Dear Customer: Please read the following information carefully before using the appliance for the first time for your own safety and to ensure correct use. Attention! The appliance may only be used for normal domestic use and not for industrial purposes.
-
Page 13: Important Safety Advice
IMPORTANT SAFETY ADVICE · The appliance must only be used as described in the instructions for use! Any damage resulting from improper use and non-observance of the safety information will invalidate any liability and warranty! · Only connect the appliance to A.C. mains as specified on the rating plate! ·... -
Page 14: Installation Of The Appliance
WARNING: Packaging materials are not toys! Children must not play with plastic bags! Danger of suffocation! INSTALLATION OF THE APPLIANCE WALL MOUNTING 1、 according to the drawing (Map1),drill Two holes which the diameter is 8mm and deepness is 40mm in the wall. 2、Figure 2 turn into the product until fixed. -
Page 15: Product Operation
*WITH REMOTE CONTROL *WITH 24 HOURS TIMER *WITH WEEK TIMER *WITH RESERVATION FUNCTION *WITH LED DISPLAY *WITH OPEN WINDOW FUNCTION PRODUCT OPERATION 1. The heater was made of high quality plastic shell, firmness and durable. PTC ceramic heater elements, high efficiency heating, noiseless, odor-free, no pollution, no flame and no need oxygen. - Page 16 Display symbol description: ： Low heat 1000W ：High heat 2000W ：Timer :set temperature mode, temperature range 18-45℃ Light flickering: Open window detection start up. Remote control: Press “ ” as follows: ON (Fan working), OFF (Fan keep working for 30 seconds when shutdown the appliance after Power heating).
- Page 17 00:00 0:00 Open window detection start up 01:00 01:00-11: 1:00 Temperature detection start up Temperature detection starting check point 6:00 Temperature detection check point 1 (temperature fast down detection check point). 1、Temperature detection check point 1 reduce from Temperature detection starting check point ≤10℃, the appliance keep heating and Open window detection keep working.
- Page 18 Present time set finished press ,first press is setting the ‘’hour’’ at that day, press again is setting the ‘’minute’’ at that day, press the third time is setting the ‘’day’’, d1-d7 means Monday to Sunday.(etc: if today is Sunday, press ‘’+/-‘’to d7) Press , LED display d1, press OK, select d1 Mode.
- Page 19 from Monday to Sunday, not selected day default shutdown( stop: 00). Must set start and stop time at 7(set start: 00, stop: 0 to shutdown on 7(Sunday), then press OK), Week timer is sta 2、It has memory function after set week timer(cancel week setting is in record) Setting record delete after power cut off.
-
Page 20: Cleaning And Maintenance
press to finish the setting. Etc: if the customer want to reserve the machine to work on Tuesday ① start up at 13:00/shut down14:00 ② start up at 16:00/shut down at 17:00 The customer can: press to week timer mode, press to d2, press to P1;... -
Page 21: Dichiarazione Di Conformità Ce
DICHIARAZIONE DI CONFORMITÀ CE (Ai sensi delle direttive EMC 2014/30/UE Allegato IV e LVD 2014/35/UE Allegato IV) VINCO S.r.l. - Piazza Statuto 1 - 14100 Asti dichiara sotto alla propria responsabilità, che la seguente apparecchiatura, identificata come: Denominazione, funzione, tipo: termoconvettore... -
Page 22: Certificato Di Garanzia
Il servizio è aggiuntivo e non sostitutivo rispetto a quello di cui al punto 1 e si applica solo alle tipologie di prodotti previste da Vinco. Invitiamo a contattare Vinco allo scopo di verificare se il prodotto possa usufruire di questo servizio. - Page 24 MADE IN CHINA Importato e distribuito da Vinco s.r.l. Sede: P.zza Statuto,1 - 14100 Asti - ITALIA Tel. 0039 0141 351284 Fax: 0039 0141 351285 e-mail: info@vincoasti.it - web site: www.vincoasti.com CENTRO RICAMBI E ASSISTENZA V.le Giordana, 7 - 10024 Moncalieri (TO) - ITALIA...
