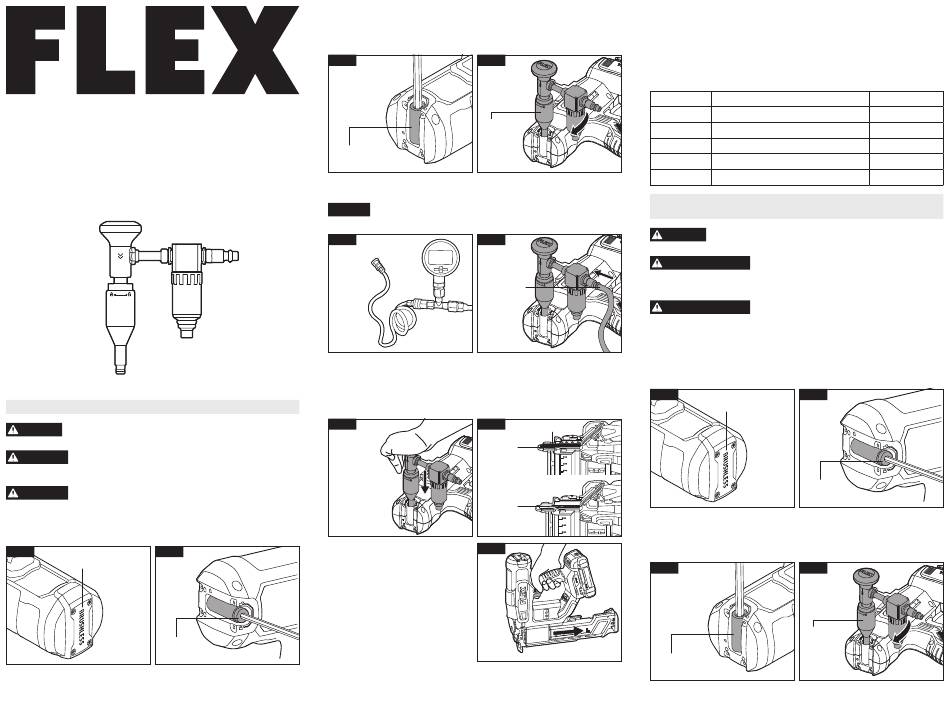

Flex 433FT Operator's Manual

FT433
Model:
Modèle:
Modelo:
FLEX NAILER/STAPLER AIR REFILL KIT
KIT DE RECHARGE D'AIR POUR CLOUEUSE/AGRAFEUSE FLEX
KIT DE RELLENO DE AIRE PARA CLAVADORAS/GRAPADORAS FLEX
CONNECTING THE NAILER TO AIR SUPPLY
Do not use oxygen, combustible gases or bottled gases as a
DANGER
power source for this nailer. The nailer will explode and cause death
or serious injury.
Disconnect the nailer from the nailer/stapler air refill kit before
WARNING
leaving the work area, moving the nailer to another location, or
handing the nailer to another person. Failure to do so could result in serious personal
injury.
When connecting nailer/stapler air refill kit, always keep hands
WARNING
and body away from discharge area of the nailer.
a. Remove the battery pack from the nailer.
b. Remove all nails from the magazine.
c. Use a Phillips screwdriver (not included) to remove the four screws and take off
the back cover (Fig. 1).
Fig. 1 Fig. 2
Back Cover
Cylinder Bolt
d. Use a 4 mm Allen key (not included) to remove the cylinder bolt (Fig. 2).
e. Use the Allen key to gently press the air valve in the cylinder inflation port and
hold for 5 seconds to let the air out of the cylinder (Fig. 3).
f. Screw in the nailer/stapler air refill kit into the cylinder inflation port clockwise and
tighten it by hand (Fig. 4).
Fig. 3
OPERATOR'S MANUAL
MANUEL DE L'UTILISATEUR
MANUAL DEL OPERADOR
Cylinder
Inflation Port
g. Set the recommended air pressure on the air compressor (Fig. 5). Refer to table
"Recommended air pressure for FLEX nailers" below.
Air pressure set too high can cause abnormal operation and failure of
NOTICE
the nailer.
h. Connect the air compressor hose to the nailer/stapler air refill kit connector (Fig. 6).
Fig. 5
i. Fully press the knob of the nailer/stapler air refill kit and hold for 15 seconds, then
release, allowing the knob to automatically reset. (Fig. 7).
j. After pressurizing the cylinder, disconnect the air compressor hose from the nailer/
stapler air refill kit connector.
k. Turn the nailer/stapler air refill kit counterclockwise to remove it from the cylinder
inflation port.
Fig. 7
l. Open the jam release latch and check
the position of the striker (Fig. 8).
If the position of the striker is abnormal,
reset the striker:
- Attach a fully charged battery pack to the
nailer and press the power switch.
- S lide the magazine open, grip the nailer
firmly to maintain control.
- Position the workpiece contact of the
nailer onto the work surface and squeeze
the trigger switch to make the tool operate
a few times (Fig. 9).
- Remove the battery pack again. Then
repeat above steps from step d.
m. Trial run the nailer by attaching a battery pack and using proper fasteners.
If there is abnormal noise and vibration, or the fasteners cannot be fully
driven into work surface, then the air refilling resulted in either over
pressurizing or under pressurizing. Repeat above steps from step a.
n. Use a 4 mm Allen key (not included) to reinstall the cylinder bolt.
o. Use a Phillips screwdriver (not included) to reinstall the back cover and secure it
Fig. 4
with four screws.
Recommended air pressure for FLEX nailers:
Model No.
FX4331
Nailer/
Stapler Air FX4321(A)
Refill Kit
FX4311(B)
FX4511
FX4351(A/B)
Fig. 6
risquerait d'exploser et de provoquer des blessures graves ou mortelles.
travail, de déplacer le cloueur vers un autre endroit ou de le confier à une autre
personne. Si vous ne respectez pas cet avertissement, vous risquez de causer des
Compressor
blessures graves.
Hose
corps à l'écart de la zone de décharge de la cloueuse.
a. Détachez le bloc-piles du cloueur.
b. Retirez tous les clous du magasin.
c. Utilisez un tournevis à pointe cruciforme (non fourni) pour retirer les quatre vis et
enlever le cache arrière (Fig. 1).
d. Utilisez une clé Allen de 4 mm (non fournie) pour retirer le boulon du cylindre
(Fig. 2).
Fig. 1
Fig. 8
Striker
Incorrect
Position
Correct
Position
e. Utilisez la clé Allen pour appuyer doucement sur la soupape de purge d'air dans
l'orifice de gonflage du cylindre et maintenez-la enfoncée pendant 5 secondes
pour faire sortir l'air du cylindre (Fig. 3).
f. Vissez le kit de recharge d'air pour cloueuse/agrafeuse dans l'orifice de gonflage
Fig. 9
du cylindre dans le sens des aiguilles d'une montre, et serrez à la main (Fig. 4).
Fig. 3
Orifice de
gonflage du
cylindre
Product
18 Ga Brad Nailer
16 Ga Finish Nailer
15 Ga Finish Nailer
1/4" Narrow Crown Stapler
Framing Nailer
RACCORDEMENT DU MARTEAU CLOUEUR À LA SOURCE
D'ALIMENTATION EN AIR
N'utilisez pas d'oxygène, de gaz combustibles ou de gaz en
DANGER
bouteille comme source d'énergie pour ce cloueur. Le cloueur
Débranchez la cloueuse du kit de recharge d'air pour
AVERTISSEMENT
cloueuse/agrafeuse avant de quitter la zone de
Lors du branchement du kit de recharge d'air pour
AVERTISSEMENT
cloueuse/agrafeuse, gardez toujours les mains et le
Fig. 2
Cache arrière
Boulon du
cylindre
Fig. 4
Kit de
recharge
d'air pour
cloueuse/
agrafeuse
Inflation Pressure
105 PSI
120 PSI
150 PSI
115 PSI
165 PSI
