Icom IC-A20MK II Service Manual page 29

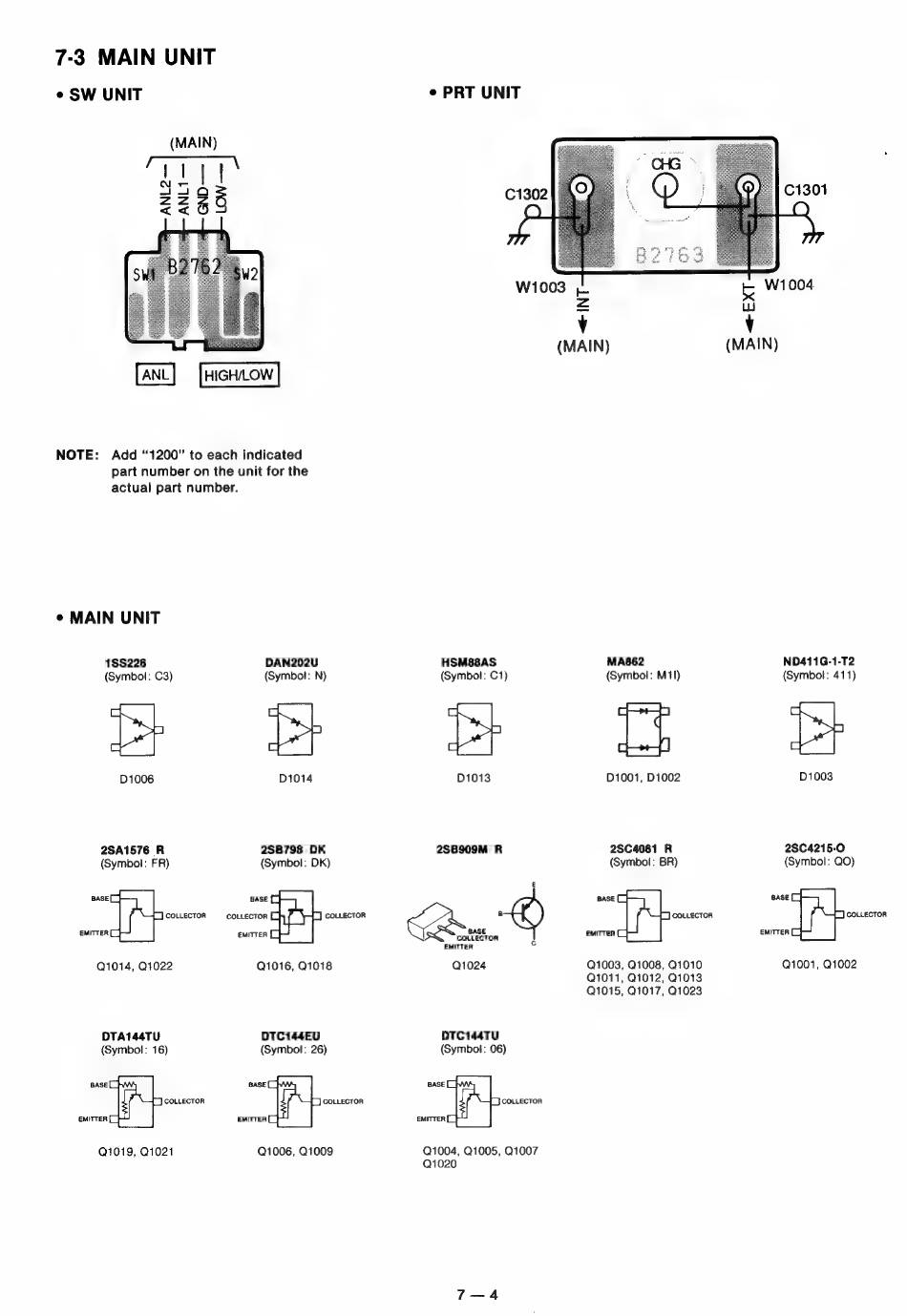

7-3 MAIN UNIT
* SW UNIT
(MAIN)
NOTE: Add "1200" to each indicated
part number on the unit for the
actual part number.
* MAIN UNIT
188226
(Symbol: C3)
D1006
2SA1576 R
(Symbol: FR)
BASE
COLLECTOR
EMITTER
Q1014, Q1022
DTA144TU
(Symbol: 16)
BASE
COLLECTOR
EMITTER
Q1019, Q1021
DAN202U
(Symbol: N)
D1014
2SB798 DK
(Symbol: DK)
BASE
COLLECTOR COLLECTOR
EMITTER
Q1016, Q1018
DTC144EU
(Symbol: 26)
BASE
COLLECTOR
EMITTER
Q1006, Q1009
* PRT UNIT
HSM88AS
(Symbol: C1)
D1013
2SB909M А
8
BASE
COLLECTOR
EMITTER
Q1024
DTC144TU
(Symbol: 06)
COLLECTOR
EMITTER
Q1004, Q1005, Q1007
Q1020
(MAIN)
MA862
(Symbol: M11)
D1001, D1002
2SC4081 R
(Symbol: BR)
BASE
COLLECTOR
EMITTER
Q1003, Q1008, Q1010
Q1011, Q1012, Q1013
Q1015, Q1017, Q1023
ND411G-1-T2
(Symbol: 411)
D1003
2220
(Symbol: QO)
COLLECTOR
EMITTER
Q1001, Q1002
