シールブッシュ
本製品はPGス トレートコレッ トにご使用ください。 スプリングの代わりにシール
ブッシュを使用することで、 刃先からの給油が可能になります。
あらかじめ、 ジョイントスクリュ両側の
ねじ部にシールテープを巻いてください。

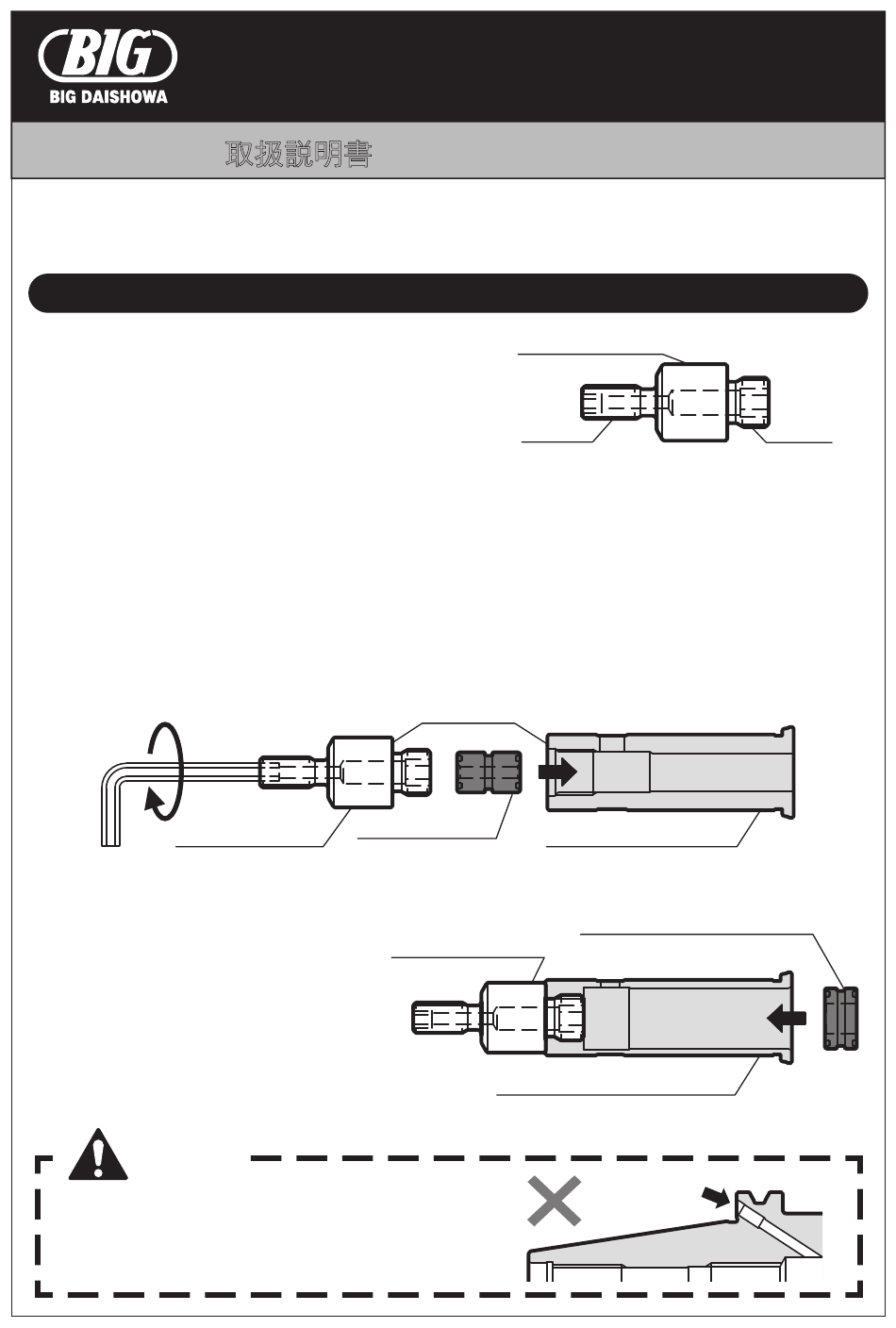

●CPG10SB
下図のように先にシールブッシュをPGストレートコレッ トの後部側から挿入した
後、 ジョイン トスクリュをPGス トレートコレッ トの端面に当たる位置まで締め付けて
ください。 コレッ トをホルダに取り付ける際は、 ホルダのインターフェイス側からジ
ョイントスクリュを反時計回りに回転させ、 コレッ トのツバ部端面がホルダ本体の
口元に軽く接触するまで引き込んでください。 コレッ トおよびシールブッシュをホ
ルダ本体から取り外す場合は、 取り付けの逆の手順で作業を行ってください。
ジョ イ ン トスク リ ュ
●CPG12SB ,CPG16SB
スプリングの代わりにシー
ルブッシュを使用し、 PGスト
レートコレッ トの取扱説明書
に従ってご使用ください。
ご注意
フランジスルーでの給油には
対応しておりません。
取扱説明書
OPERATION MANUAL
ご使用方法
シールブッ シュ
CPG10SB
ジ ョ イ ン トス ク リ ュ
SEAL BUSH
ジョ イ ン トス ク リ ュ
ね じ部
端面
PGス ト レー ト コ レ ッ ト
CPG20-10
シールブッ シュ
CPG12SB, CPG16SB
PGス ト レー ト コ レ ッ ト
CPG20-12, CPG20-16
クーラント
ね じ部
