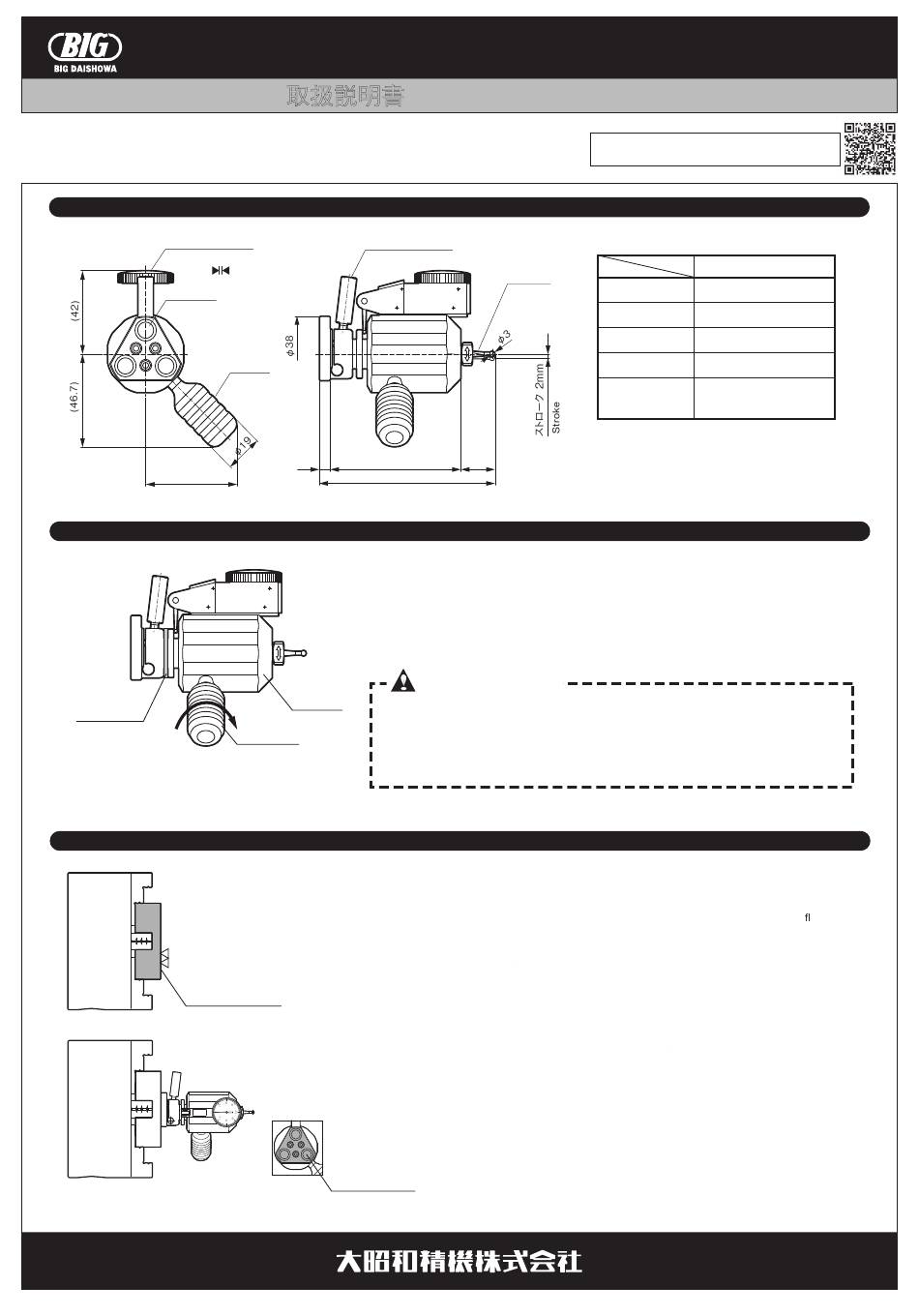

Big Daishowa CTL-90 Operation Manual

・ご使用前に必ず本書をお読みいただき、ご使用される方がいつでも見ることができる場所に必ず保管してください。
・本商品は、弊社の厳密なる品質および精度検査に合格した事を証明致します。
・Please read these instructions before use and keep them where the operator may refer to them whenever necessary.
・We certify this product has passed our rigorous inspections of quality and accuracy.
ダイ ヤルゲ−ジ
Dial test indicator
マグネッ ト
Magnet
(46.7)
保護ク ッ シ ョ ン
Protective
cushion
①ダミ−ワ−クを旋盤用チャ ックに取け付てください。
ワ−ク材質は鋼をご使用ください。
ダ ミ −用
ワ−ク
②本器取付のワ−ク面は、 切削表面としてください。
Dummy
workpiece
③本器取付時には、 ワ−ク面の切粉 ・ 油 ・ 埃を完全に
取り除いてください。
ワ−ク面
Workpiece surface
センタリングツール
取扱説明書
主な仕様 MAIN SPECIFICATIONS
調整ボル ト
Adjusting bolt
0.01mm
ウエイ ト
Weight
5.5
ご使用になる前に PREPARATION FOR OPERATION
①本体部に付属している保護クッションを取り外してください。
②付属のウエイ トを本体ケ−ス部に締め付けてください。
Screw in the weight to the body.
本体ケ−ス
Body
ウエイ ト
Weight
④本器のマグネッ ト面の切粉 ・ 油 ・ 埃を完全に取り除
いてください。
⑤ダミ−用ワ−ク中心部に本器を装
着してください。
マグネ ッ ト面
Magnet surface
OPERATION MANUAL
スタ イ ラス
Stylus
17.5
67
90
Take out the protective cushion attached to the body.
ご注意
CAUTION
ウエイ トは、 本体ケ−スに確実に締め付けてください。 締付が不完全な場合、 本器回転時に外
れる恐れがあります。 また、 ご使用前には必ずウエイ トに緩みが無いかを確認してください。
Make sure to attach the weight to the body properly. If its tightening is incomplete, the
weight may become loose and fall. Check its tightening before use.
使用方法 HOW TO USE
①
Set a steel dummy workpiece in the lathe chuck.
②
The mounting position of the Centering Tool should be the at
workpiece surface where facing has been conducted.
③
Completely remove swarf, oil, and dust off the workpiece surface
before the Centering Tool is installed.
④
Completely remove swarf, oil, and dust off the magnet surface of the
Centering Tool.
⑤
Set the Centering Tool on the center of the workpiece.
CENTERING TOOL
OPERATION MANUAL DOWNLOAD SITE
http://big-daishowa.com/manual_index.php
型式 Model
CTL-90
項目 Item
最 小 目 盛
0.01mm
Smallest scale
使 用 回 転 数
10min 〜 50min
-1
Rotation speed
ス ト ロ − ク 量
2mm
Storke
質 量 0.4kg（スタイラス含む）
(Including ｓ tylus)
Weight
付 属 品
スタ イ ラス ST3-CT90
Accessories
(Stylus )
ウエイ ト
(Weight)
■本 社
東 大 阪 市 西 石 切 町 3 丁 目 3 - 3 9 〒579-8013
TEL.072 （ 982） 2312 （ 代） FAX.072 （ 980） 2231
CTL-90
-1
No.0819
