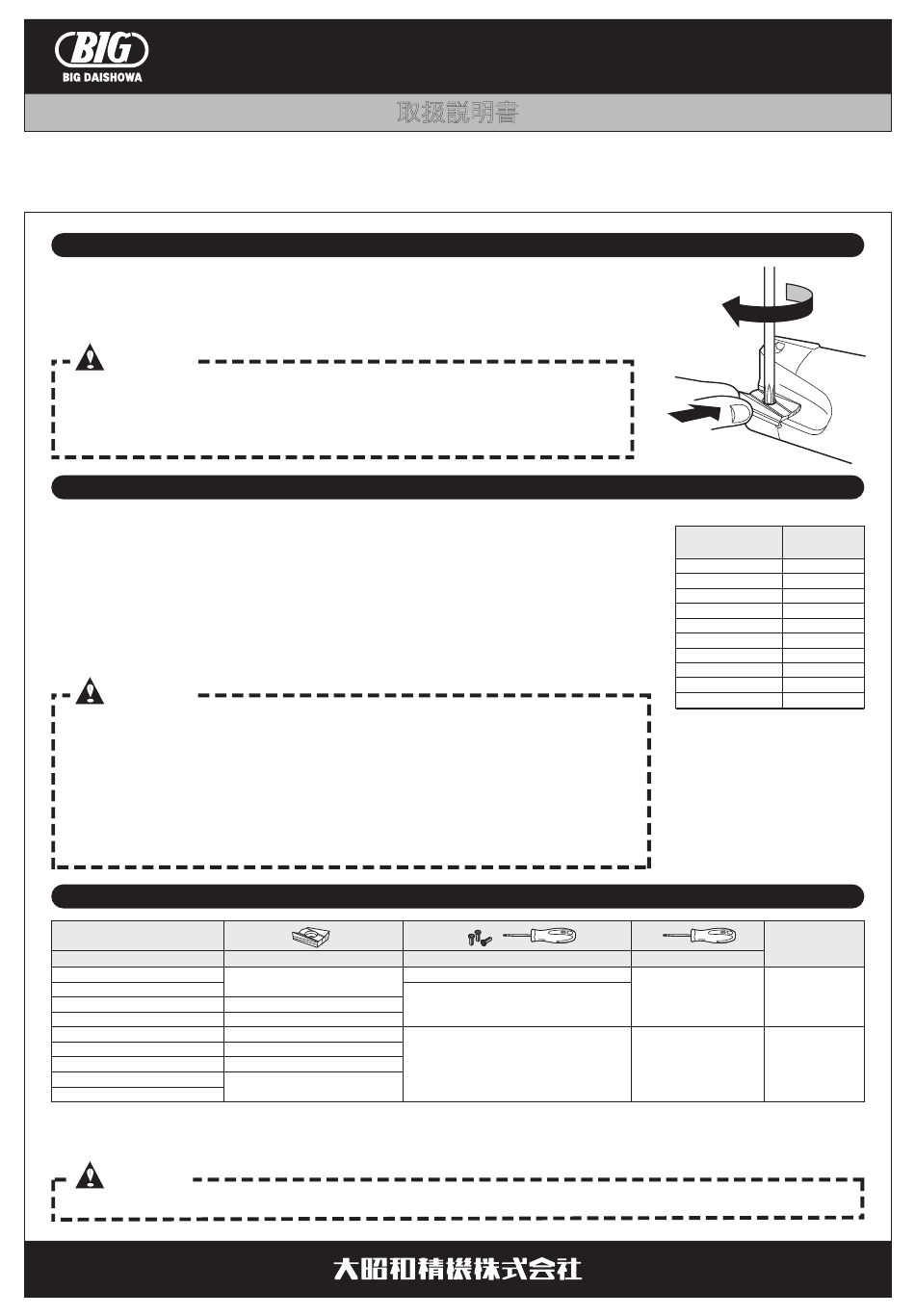

Big Daishowa FULLCUT MILL FCM Operation Manual

ご使用前に必ず本書をお読みいただき、ご使用される方がいつでも見ることができる場所に必ず保管してください。
●チップセット前にチップ着座部にエアーを吹き付け、異物を取り除いてください。
●チップの背面、側面をウエス等で丁寧に拭いてください。
●チップを右図のように軽く押しながらチップ座面に取り付け、 クランプスクリュを締め付けてください。
●チップ座面に隙間が無い事をご確認の上ご使用ください。
ご注意
・付属または純正のクランプスクリュ以外は使用しないでください。
・チップ交換時は刃先で手を切らないよう注意してください。
・チップクランプスクリュとレンチは消耗品ですので定期的に交換してください。
・先端の痛んだレンチ、トルクス穴の痛んだスクリュは使用しないでください。
●標準切削条件は、 「 フルカッ トミル」 カタログをご参照ください。 呼び長さや有効長さの長いロングタイプ
では、 標準条件の低い方から加工状況を確認の上、 適宜条件を上げてください。
●許容回転数以上での使用は絶対しないでください。
●FCM型は、 沈み加工、 プランジ加工、 穴あけ加工など軸方向に工具を送る加工には使用できません。 基本
的には ドライ加工 （エアブローを含む） を推奨します。 ただし、 ステンレス鋼の加工など切れ刃に激しい溶
着が発生する場合やアルミ加工には、 水溶性切削油を使用した方が寿命が延びる場合があります。
●アーバ型FCMには、 センタスルー対応で高精度なBIG FMH型アーバを推奨いたします。
●オーバーサイズ型の3枚刃仕様での突出しが長い溝加工は、 非常にびびりが発生しやすくなります。 その
ような場合、 2枚刃仕様ですと切込みを上げることにより、 加工能率を上げることができます。
ご注意
・不適切な切削条件での加工は行わないでください。
・ぶつけるなど、本体に強い衝撃を与えた後は使用しないでください。
・工具は切削時高温になります。使用直後に直接手で触れると火傷の危険があります。
・工具の突き出しはできるだけ短くしてご使用ください。
・剛性、馬力の十分な機械でご使用ください。
・加工時は切りくずの飛散や、誤った使用をした場合工具の破損が発生する場合がありますの
で、機械のカバーや保護めがねなどの保護具をご使用ください。
・不水溶性切削油は火災発生の危険性がありますので使用しないでください。
本体型式
FCM12
FCM14 , 16 , 17
FCM20 , 21
FCM25 , 26
FCM32 , 33
FCM40 , 50
FCM63
FCM80
FCM100
・フルカットミルFCM型とFCR型は、チップ及び本体の互換性はありません。
・チップの選定については、「フルカットミル」カタログをご参照ください。
・チップクランプスクリュセットにはスクリュ10個と専用レンチ１本が含まれています。
ご注意
本品のチップは各カッタ径専用となっております。異なったチップをお使いになるとトラブルの原因となります。
フルカッ トミル
取扱説明書
スローアウェイチップの取り付け方
切削に関して
スローアウェイチップおよび部品
チップ型式 チップクランプスクリュセット
ARG1609
ARG2009
ARG2509
ARG3211
ARG4011
ARG6311
ARG8011
FCM型
S2505DS
S2506DS
S3508DS
■本 社
東 大 阪 市 西 石 切 町 3 丁 目 3 - 3 9 〒579-8013
TEL.072 （ 982） 2312 （ 代） FAX.072 （ 980） 2231
許容回転数
MAX
型 式
(min )
-1
FCM12 , 14 20.000
37.000
FCM16 , 17
FCM20 , 21 34.000
32.000
FCM25 , 26
FCM32 , 33 27.000
24.000
FCM40
FCM50 21.000
FCM63 17.000
FCM80 14.000
FCM100 11.000
（注意）
上記の許容回転数は、 動バランス ・
振れによる振動、 及び切削力の影響
は考慮しておりません。
特に長い突出しの場合や、 アーバ型
を長いアーバでご使用の場合はご
注意ください。
締付トルク
N･m
レンチ
DA-T 8
1
DA-T15 3
No.0722PA
