installation du lave-vaisselle

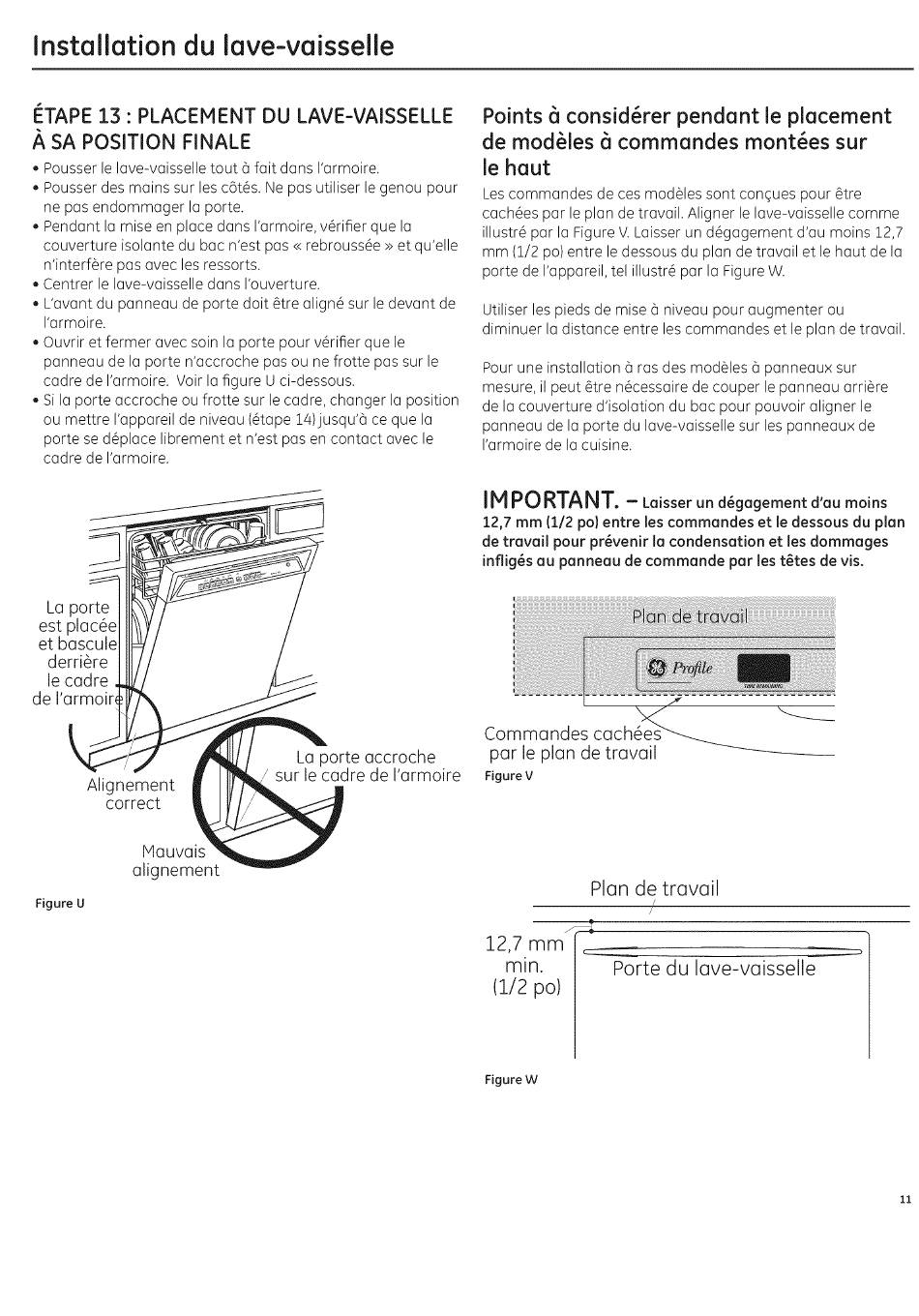

I_TAPE 13" PLACEMENT DU LAVE-VAISSELLE
#, SA POSITION FINALE
• Pousser le lave-voisselle tout 6 fait dans I'ormoire.
• Pousser des mains sur les c6t_s. Ne pas utiliser le genou pour
ne pas endommager Io porte.
Pendant Io mise en place dans I'armoire, v_rifier que la
couverture isolante du bac n'est pas << rebrouss_e >> et qu'elle
n'interf_re pas avec les ressorts.
Centrer le luve-vaisselle dans I'ouverture.
L'avant du panneau de porte doit _tre align_ sur le devant de
I'armoire.
Ouvrir et fermer avec soin la porte pour v@ifier que le
panneau de Io porte n'accroche pas ou ne frotte pas sur le
cadre de I'armoire. Voir Io figure U ci-dessous.
Si Io porte accroche ou frotte sur le cadre, changer la position
ou mettre I'appareil de niveau (_tape 14)jusqu'6 ce que la
porte se d_place librement et n'est pas en contact avec le
cadre de I'armoire.
Points h
consid_rer
pendant le placement
de modules h commandes mantles sur
le haut
Les commandes de ces modules sont conques pour _tre
cach_es par le plan de travail. Aligner le lave-vaisselle comme
illustr_ par la Figure V. Laisser un d_gagement d'au mains 12,7
mm (1/2 po) entre le dessous du plan de travail etle haut de la
porte de I'appareil, tel illustr_ par la Figure W.
Utiliser les pieds de mise 6 niveau pour augmenter ou
diminuer la distance entre les commandes et le plan de travail.
Pour une installation 6 ras des modules 6 panneaux sur
mesure, il peut _tre n_cessaire de couper le panneau arri_re
de la couverture d'isolation du bac pour pouvoir aligner le
panneau de la porte du lave-vaisselle sur les panneaux de
I'armoire de la cuisine.
IM PORTANT.
- Laisser un d_gagement d'au moins
12,7 mm (i/2 po} entre les commandes et le dessous du plan
de travail pour pr_venir la condensation et les dommages
inflig_s au panneau de commande par les t_tes de vis.
La porte
est plac_e
et bascule
derriere
le cadre
de I'armoir,
Alignement
correct
La porte accroche
/ sur le cadre de I'armoire
I
Commandes cach_
par le plan de travail
Figure V
Figure U
Hauvais
alignement
J
12,7 mm
min.
(1/2 po)
Plan de travail
/
/
Porte du lave-vaisselle
Figure W
11
