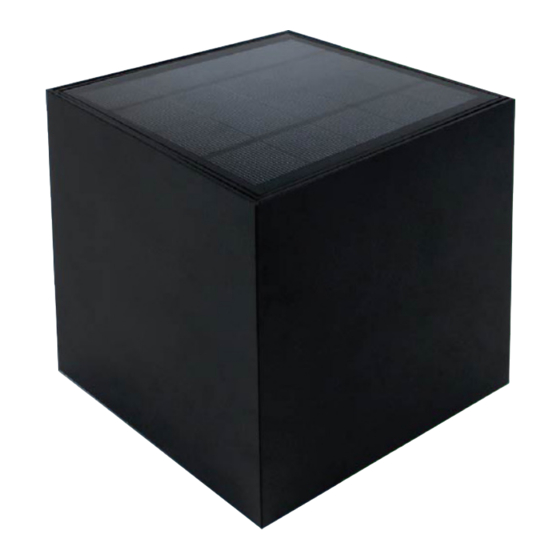

SOLAR LED WALL LIGHT WITH SENSOR

TECHNICAL DATA

MODEL

SKU

LUMENS

BEAM ANGLE

SOLAR PANEL

BATTERY

CHARGING TIME

WORKING TIME

SENSOR DETECTION

ANGLE

SOLAR PANEL POWER

SENSOR RANGE

COLOR TEMPERATURE

DIMENSION

BODY TYPE

INTRODUCTION & WARRANTY

Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read these instructions

carefully before starting the installation and keep this manual handy for future reference. If you have any another

query, please contact our dealer or local vendor from whom you have purchased the product. They are trained

and ready to serve you at the best. The warranty is valid for 2 years from the date of purchase. The warranty

does not apply to damage caused by incorrect installation or abnormal wear and tear. The company gives no

warranty against damage to any surface due to incorrect removal and installation of the product. The products

are suitable for 10-12 Hours Daily operation. Usage of product for 24 Hours a day would void the warranty. This

product is warranted for manufacturing defects only.

In case of any query/issue with the product, please reach out to us at: support@v-tac.eu

For More products range, inquiry please contact our distributor or nearest dealers.

V-TAC EUROPE LTD. Bulgaria, Plovdiv 4000, bul.L.Karavelow 9B

INSTRUCTION MANUAL

VT-11109

11884, 11885, 11886

11887, 11888, 11889

860 Lm

0-90° (Adjustable)

5V, 3W Monocrystalline

2600mAh, Li-ion Battery,DC:3.7V

8 Hours

Max 30 Hours

120°

3 W

4-5 M

3000K / 4000K

150x153x150mm

Aluminium+PC

MULTI-LANGUAGE MANUAL QR CODE

Please scan the QR code to

access the manual in multiple languages.
